4.3 一台设备从拨码到上屏全程复盘
4.3 一台设备从拨码到上屏全程复盘
本节摘要：以一台 Modbus 电动阀接入组态软件的完整过程为样本，把接入工程拆成六关——开箱拨码、物理接线、总线握手、点表映射、模型发布、画面验收——每关给出检查动作、通过判据与翻车实录。这是一份可以直接抄进工作流程的接入手册。
项目档案
档案背景：某水厂加药间改造，新到一台电动调节阀，通信口是 RS-485 的 Modbus RTU，要求接入现有组态系统，画面显示开度反馈、就地远程状态与故障，并支持远程给定开度。设备随机资料一本薄册子，点表一页半。听起来是个半天的活——实际上从开箱到画面稳定运行花了两天。多出来的时间花在哪，正是本节最有价值的部分。
先给全景：六关依次是开箱拨码、物理接线、总线握手、点表映射、模型发布、画面验收。经验上，没做过的人以为时间花在第五关（配置），做过的人知道时间大头在第三关与第四关——总线不打架与语义不出错，这两件事没有任何捷径。
学习目标
阅读完本节，你应当能够：
- 按六关流程组织一次设备接入，每关有明确的通过判据；
- 识别每关的高频翻车点并提前规避；
- 用"已知值对照"方法在接入过程中就锁死语义正确性；
- 把复盘动作沉淀成组织级的接入检查单。
第一关：开箱拨码
动作：核对设备铭牌、固件版本与随机手册版本是否匹配；设置从站地址与通信参数（波特率 9600、八位数据、偶校验、一停止位，与既有总线一致）；记录拨码位置拍照存档。
通过判据：手册版本、固件版本、点表版本三者一致，拨码与规划地址不冲突。
翻车实录：本项目手册是 V2.1，设备固件是 V2.3——厂商在 V2.2 改了故障字的位定义但没换手册封面。若不是开箱时核对了固件菜单里的版本号，故障语义就会静默出错。版本核对是零成本动作里回报率最高的一项。
第二关：物理接线
动作：屏蔽双绞线接 A、B 线，屏蔽层单点接地；确认本设备不是总线末端（若是否则闭合终端电阻）；信号线与动力电缆分槽。
通过判据：用万用表测 A、B 间静态电压差在正常范围，接线端子紧固。
翻车实录：接线本身顺利，但调试中发现该阀的 485 芯线与阀体内部行程电机的电源线捆扎在同一线束里——阀门动作瞬间通信必断。开箱检查时谁也想不到要看设备内部的线束走向。教训写进检查单：带运动部件的设备，动作状态下的通信也要当关测。
第三关：总线握手
动作：临时用手动主站工具按 2.4 的方法直读设备的标识寄存器（厂家通常在固定地址放型号码）；观察首帧响应是否正常、连续轮询半小时有无 CRC 错误。
通过判据：标识读出且与铭牌一致，半小时零 CRC 错误。
翻车实录：首次直读无响应。排查十分钟：设备出厂默认地址 1，规划地址是 5——第一关拨码拨了拨码开关，但该型号还要在菜单里"确认生效"，双重地址机制只完成了一半。这一关的方法论就是 2.4 的抓包功夫：先读标识寄存器再谈业务数据，把"设备活着且是你想要的设备"变成证据。
第四关：点表映射
动作：把薄册子上的点表逐条录入映射表（五要素齐全）；对每个关键点位做"已知值对照"——手动把阀门开到 25%，读反馈应接近 25%；故障位逐一人工触发（从就地菜单强制）验证位定义。
通过判据：全点位对照通过，故障位触发与手册一致，映射表含版本依据。
翻车实录：开度反馈读回来始终是设定值的两倍——手册写的比例因子是"0.01"，实测该固件传的就是真实值不需要换算（V2.2 的另一个变更）。已知值对照当场抓包了这个问题：映射录入时用实测校准手册，手册错了也错不过第一现场。

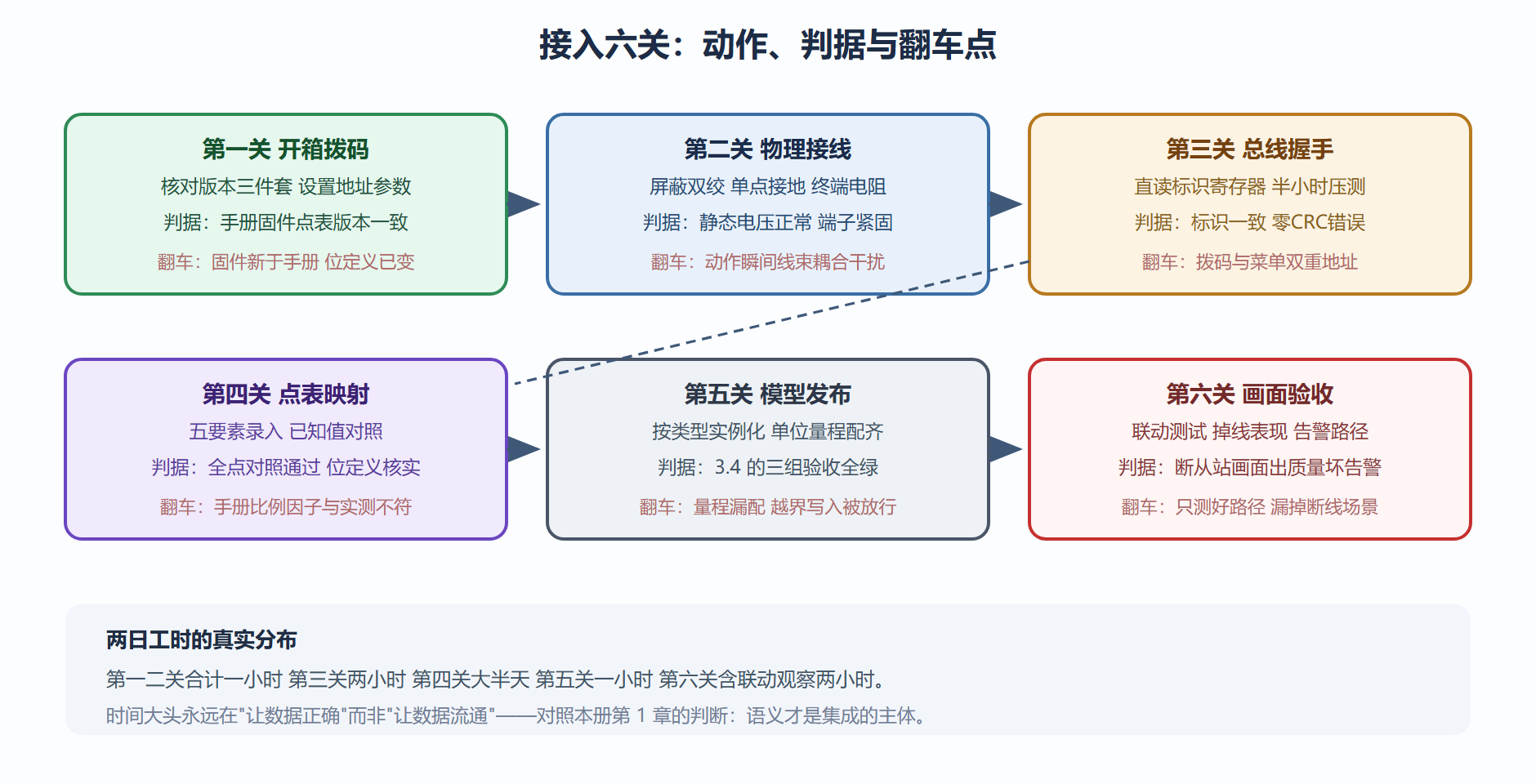

图16 电动阀接入六关全景与两日工时分布
第五关与第六关：发布与验收
第五关按 3.4 的流程把阀门建成语义设备：阀类型定义开度反馈（百分比、量程零到一百、只读）、开度给定（读写、量程同上）、就地远程状态（枚举）、故障位集（按第四关核实的位定义）、故障事件。三组验收动作照做，本项目当场抓到量程漏配——越界写入被放行，补上后重验。
第六关在组态侧做联合测试：画面绑定 UA 变量，执行三个场景——正常调节（给定 50%，反馈跟上，画面刷新）、通信中断（拔从站接头，画面应在数秒内显示质量坏并顶出告警，而不是停在旧值）、恢复自愈（重新接上，数据自动恢复，无需人工干预组态）。**好路径验收只能证明系统能跑，坏路径验收才能证明系统可信。**三场景全过后，设备转入七天观察期，期间每日抽检三个点位与就地显示比对——这就是 4.2 校验回路的最小实践。
⚠️ 常见坑：把"画面显示了数值"当成接入完成。数值可能错、可能旧、可能单位不对——上屏只是数据通路打通的标志，语义正确与异常可信要靠第四关对照与第六关坏路径测试来保证。
七关之外：复盘会与档案库
复盘的最后一个动作不是写清单，而是开一次十五分钟的复盘会。参加人：接线工、配置工程师、验收负责人各一名。议程只有两问：本次哪个动作浪费了时间？哪个检查项真的拦住了问题？第一问的答案进流程改进（比如把菜单地址确认挪到拨码同一行，省一趟柜子来回），第二问的答案进清单加权（真实拦住问题的检查项，下次不许省略）。十五分钟，人人有话说，散会时本轮经验已经进入组织记忆。
档案库是复盘会的长期载体：每次接入的拨码照片、对照截图、报文证据、演练报告，按设备型号归档。它的价值在重复接入时兑现——同型号设备第二次接入，档案调出来直接照单执行，工时减半；不同项目遇到同型号设备，档案跨项目复用。档案库加复盘会，是把 4.2 说的"语义字典资产"从映射层扩展到流程层的完整闭环。
六关之外的沉淀
本项目两天的复盘最后浓缩成六条进组织检查单：版本三件套核对拍照；运动设备动作态通信必测；标识寄存器先行；映射实测校准手册；量程权限当刹车验收；坏路径场景入验收必选项。下一台设备接入时，这些条款把同类翻车全部提前拦截——单次复盘的价值有限，沉淀成清单的复盘才产生复利。
重演一遍：并行工序与时间账
复盘档案里最有价值的一栏是时间账：六关串行走了两天，其中几段本可并行？开箱拨码与图纸核对可在等货期完成，点表模板可按语义字典预填，证书交换可与接线并行走线下流程——真正必须串行的只有总线握手与联调验收，它们依赖前序的真实状态。按此重排，两天的活儿理论工期压到一天出头。
时间账还有个副产品：它暴露"等"花在哪。等设备、等权限、等停机窗口，多数不是技术问题；把对应的审批提前到项目启动周，比任何工具优化都见效。下次接入前，把六关抄成检查单，每关后面填实际耗时与并行建议——三台设备之后，你就是别人档案里那个"特别快的前辈"，而快，只是六关都留了痕的副产品。若某些等待始终无法消除，把它们标进项目计划的关键路径，让排期诚实反映现场约束——诚实排期是减少深夜加班的第一步。
本节要点回顾
- 六关流程：拨码、接线、握手、映射、发布、验收，每关有判据，不靠感觉放行；
- 版本核对放最前：固件演进快于手册是常态，点表语义必须以设备实机为准校准；
- 已知值对照贯穿始终：第四关校映射、第五关试刹车、第六关验联动，全靠它把约定变证据；
- 坏路径才见品质：断线、越界、故障触发三个场景，是"能跑"与"可信"的分界线。
系统能跑且可信了，但它在安全与可靠性上还欠着债——下一章开始还债。
