4.2 数据映射与语义对齐

4.2 数据映射与语义对齐

本节摘要：映射表是网关的灵魂——五要素齐全的映射让字节自带含义，缺项的映射制造"看起来能跑"的假象。本节给出映射表的要素定义、语义字典的建法、以及一个能持续发现语义漂移的校验回路。

一个看似能跑的假象

反例先上。某项目验收时一切正常：UA 变量有名字、有数值、画面能显示，甲方签了字。三个月后运营人员发现能耗报表对不上——追查发现，变频器的"运行频率"变量单位被映射成了赫兹，而该型号固件返回的是零点一赫兹为单位的整数，报表少算了一个数量级；更隐蔽的是"故障字"变量，验收时一切为零，后来设备报了个"轴承润滑预警"，映射表把它当成了致命故障，产线被一条提示性信息停了半天。

两处错误的共同点：验收时都对，因为验收只覆盖了"好路径"。单位换算错了但零值永远显示为零，故障位错了但没故障时永远显示正常。语义映射的质量，必须在映射表的编写环节把控，而不是指望验收兜底。这就是本节要给的方法。

学习目标

阅读完本节，你应当能够：

1. 用五要素标准编写与审查映射表；
2. 为一类设备构建可复用的语义字典；
3. 设计能暴露语义漂移的校验回路；
4. 处理枚举、位打包、多字节拼接三类棘手映射。

一、映射表五要素

一条合格的映射记录必须包含五个要素，缺一即是隐患：

五要素里最常被省略的是最后两个。质量策略在 4.1 已强调，这里补一句实施细节：通信连续失败达到几个轮询周期才置坏，是个要权衡的参数——置坏太快会让瞬时干扰顶出一堆假告警，太慢则失去保护意义，常规取值是三个周期。版本依据则是集成的"保险单"：写上"依据该型号手册 V2.3 第 41 页寄存器表"，半年后固件升级引发争议时，这张纸能立刻分清责任边界。

变换规则里最容易写错的是线性换算的比例因子方向。设备传 4051、真实值 40.51 摄氏度，比例因子是除以一百；但"除以一百"写进映射表时必须写成"源值乘以零点零一"这样的算式，而不是一句"乘百分之一"的自然语言——后者在不同的人脑里能解读出相反的方向。所有换算写算式，不写人话，这是映射表的书写纪律。

二、语义字典：让映射可复用

逐点写映射在设备数量少时可行，设备一多就会失控——同型变频器三十台，三十份几乎相同的映射，改一处漏两处。解法是两级结构：先为每类设备建一份"语义字典"，定义该类设备的标准变量集（名字、单位、量程、枚举含义、默认变换）；映射表则退化为薄薄一层，只写"某从站的哪些寄存器绑定到字典的哪个变量"。

语义字典片段：通用变频器类（示意）

变量 RunFreq 运行频率
  目标类型 浮点   单位 赫兹   量程 0 到 400
  默认变换 源值乘以0.1
  备注 A型固件源为零点一赫兹整数 B型固件源为赫兹浮点 两种设备分列两条映射

变量 FaultWord 故障字
  目标类型 位集
  位定义 位0 过流 位1 过压 位2 过热 位3 润滑预警 提示级
  级别约定 位0到2 致命 顶停机告警 位3 提示 只记录不动作
​

字典里专门设立了"级别约定"，就是反例里那口锅的补丁：把"哪些位是致命故障、哪些是提示"固化进字典，映射引擎按级别路由告警，不再依赖集成工程师临场判断。语义字典积累三五个项目后，你会发现自己有了一套行业设备的标准映射资产——新项目从"逐点翻译"变成"选模板加微调"，这才是集成效率的真正来源。

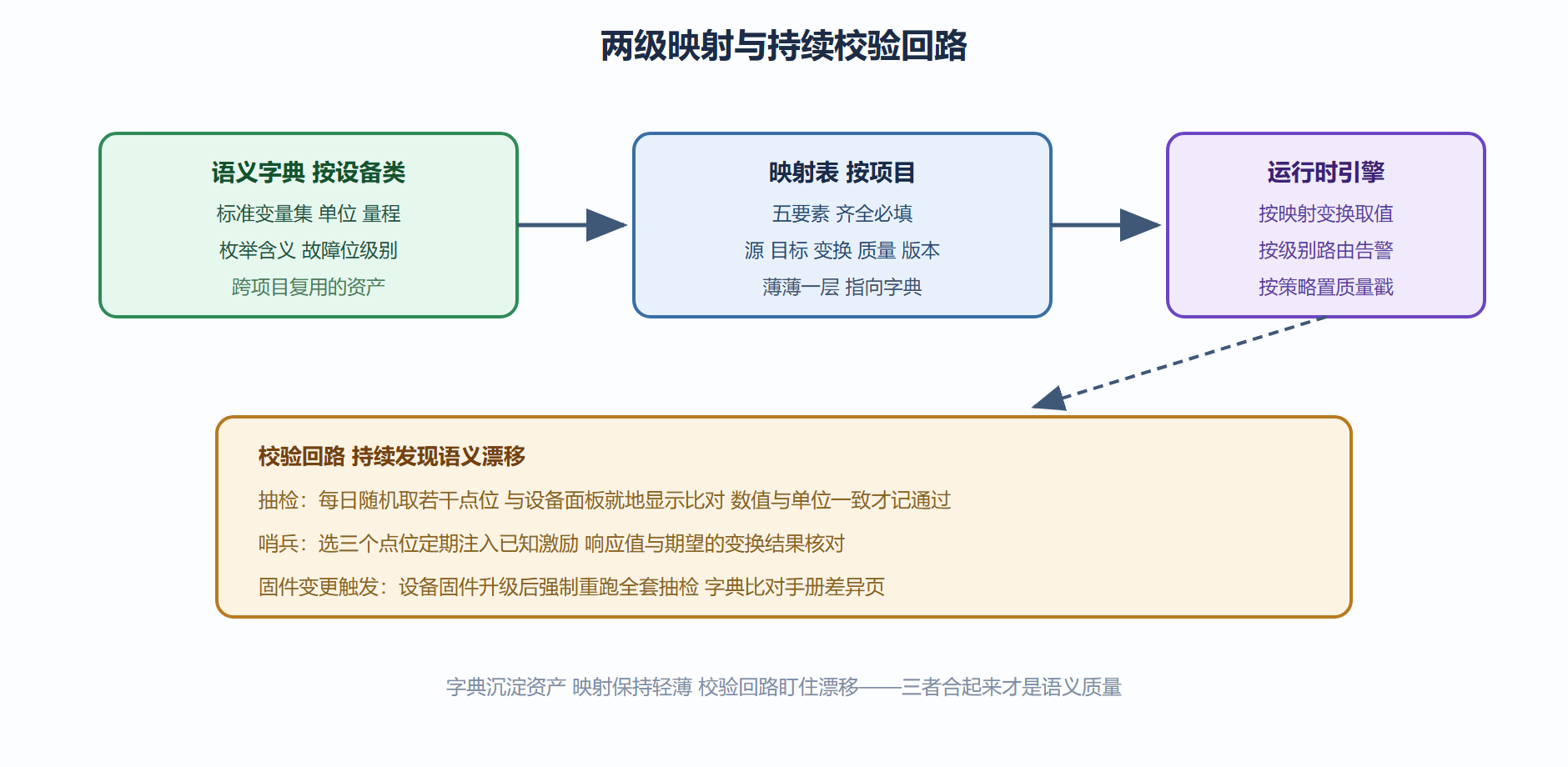

图15 语义对齐的两级结构与校验回路

三、三类棘手映射的处理

枚举映射：设备寄存器里 0 表示停止、2 表示运行、5 表示故障，目标 UA 侧是三成员枚举。要点是把"未知值"的行为定义清楚——设备固件升级后冒出个 7，映射引擎应输出什么？正确设计是保留一个"未定义"枚举成员接住所有未知值，同时顶出事件提醒维护者更新字典，而不是硬塞给"故障"造成假告警。

位打包映射：一个故障字寄存器塞着八个故障位，要拆成 UA 侧多个布尔变量或一个位集变量。逐位拆开各自成变量在上游好用，但注意位序约定（有的手册位 0 是最低位，有的文档从 1 数起），又是差一系故障的高发区。写映射时把位定义表原文抄进版本依据栏。

多字节拼接：32 位量的字序问题在第 2.3 节已经预演过，映射表里的处理是把拼接方式写进字典的默认变换并注明依据页码。三条合起来的精神一致：所有约定落在纸面与配置里，不落在脑补里。

💡 关键直觉：语义对齐的本质是管理"约定"。协议约定了字节，字典约定了含义，映射表约定了对应关系，校验回路盯住约定有没有被悄悄违反——集成工程师的全部手艺，就是把口头约定变成机器可执行的约定。

四、一次语义漂移的完整追查

把校验回路的实际运行演一遍。某日例行抽检发现：三号冷却风机的"轴承温度"点位，抽检读数与设备面板一致，但趋势曲线从周二起整体抬升了约一成——数值"看起来合理"，抽检的即时比对却通过了。追查路径：先查该点位映射是否变更（无）；再查上游消费方是否变更（无）；调出网关日志看周二该从站的通信记录——发现周二凌晨有一次短时 CRC 错误风暴，之后恢复正常。进一步比对原始字节与解析值，确认根因：CRC 风暴后，映射引擎的重试逻辑命中了一次"读到半个 32 位量"的窗口，旧版固件在跨寄存器读取时不保证原子性，温度值从此按拼接错位的口径持续上报。

这个案例的教训层层叠叠：抽检为什么没抓到？因为抽检比对的是"即时读数与面板"，而错误出在"历史值与拼接口径"；为什么拼接会错位？旧固件的原子性缺陷，映射表五要素里"源定义"没有记录固件的原子性假设。修复动作对应三条：映射引擎对跨寄存器量增加拼接一致性校验（两次连续读取一致才放行）；五要素模板增加"原子性假设"字段；该从站固件列入升级计划。你看，校验回路的价值不是"当场报警"而是"留有追查的抓手"——日志、映射、基线三样齐备，漂移再狡猾也有迹可循。

五、语义字典的冷启动

不少团队认同字典理念，却被"第一版从哪来"卡住。给一条被验证过的启动路径：不求一步到位的行业对齐，先从本项目点位最密的一台设备建字典——每录一个映射点就顺手填齐字典行：物理含义、单位、量程、来源。单台录完，骨架就有了；第二台接入时，一半以上点位能命中现成行，映射从编写退化为核对；到第三台，别的项目会来借——字典的复利从这里开始，与 7.3 的知识资产增值是同一条曲线。切忌拉所有人开"字典定义大会"：术语在会议室里争不出共识，先干起来，用真实点位逼出最小可用集，再随项目滚动修订。

本节要点回顾

• 五要素缺一不可：源、目标、变换、质量、版本，缺任何一项都是留给后人的坑；
• 两级结构控规模：字典沉淀资产、映射保持轻薄，设备越多收益越大；
• 校验回路防漂移：抽检比对、哨兵注入、固件变更触发复检，让语义错误自己浮出水面；
• 未知值要有去处：枚举留"未定义"成员、位序抄原文、拼接注明依据，不给脑补留接口。

方法学齐了，下一节看一场完整实战：一台电动阀从拨码到上屏，每一关怎么过。
