5.2 加氢反应器与氢耗账：从国VI十ppm倒推

5.2 加氢反应器与氢耗账：从国VI十ppm倒推

本节摘要：加氢反应器是全厂工作条件最苛刻的静设备之一：十几兆帕的高压氢环境、三百多度的床层温度、催化剂逐渐失活的缓变工况。它的设计围绕两件事展开——让反应温度不失控（床层分级+急冷氢），让容器扛得住氢（铬钼钢厚壁+堆焊）。本节拆开这颗"高压蛋"，再把全厂从精制到裂化的氢耗合总成一张表，看清制氢装置为什么必须有。

反应器内部：一段床解决不了的问题

加氢是强放热反应。以柴油深度脱硫为例，绝热温升可达 3060℃；若是一段单床，温度越往后越高，床层尾部超温既烧坏催化剂、又加速副反应。工业反应器的标准解法是分级床层：把催化剂分成 24 层，每层之间注入冷循环氢（急冷氢）把温升"掐断"，让每一段都工作在 330~400℃ 的适宜窗口。急冷氢有两重作用——控温和维持氢分压，急冷氢量的分配是加氢操作的核心手艺：尾部床层入口温度通常压得最低，因为反应最难、最快失效的深度脱硫任务压在最后一段。

油气自上而下流过床层（下流式便于排净、防沟流），床层顶部先铺陶瓷球支撑与过滤层，拦截原料带进的固体颗粒；催化剂按活性梯度装填——顶部装抗结垢的级配惰性保护剂与低活性催化剂，中部装主力脱硫剂，底部装高活性精制剂。这套"梯次配置"让脏活累活在前、精细活在后，催化剂整体寿命最长。

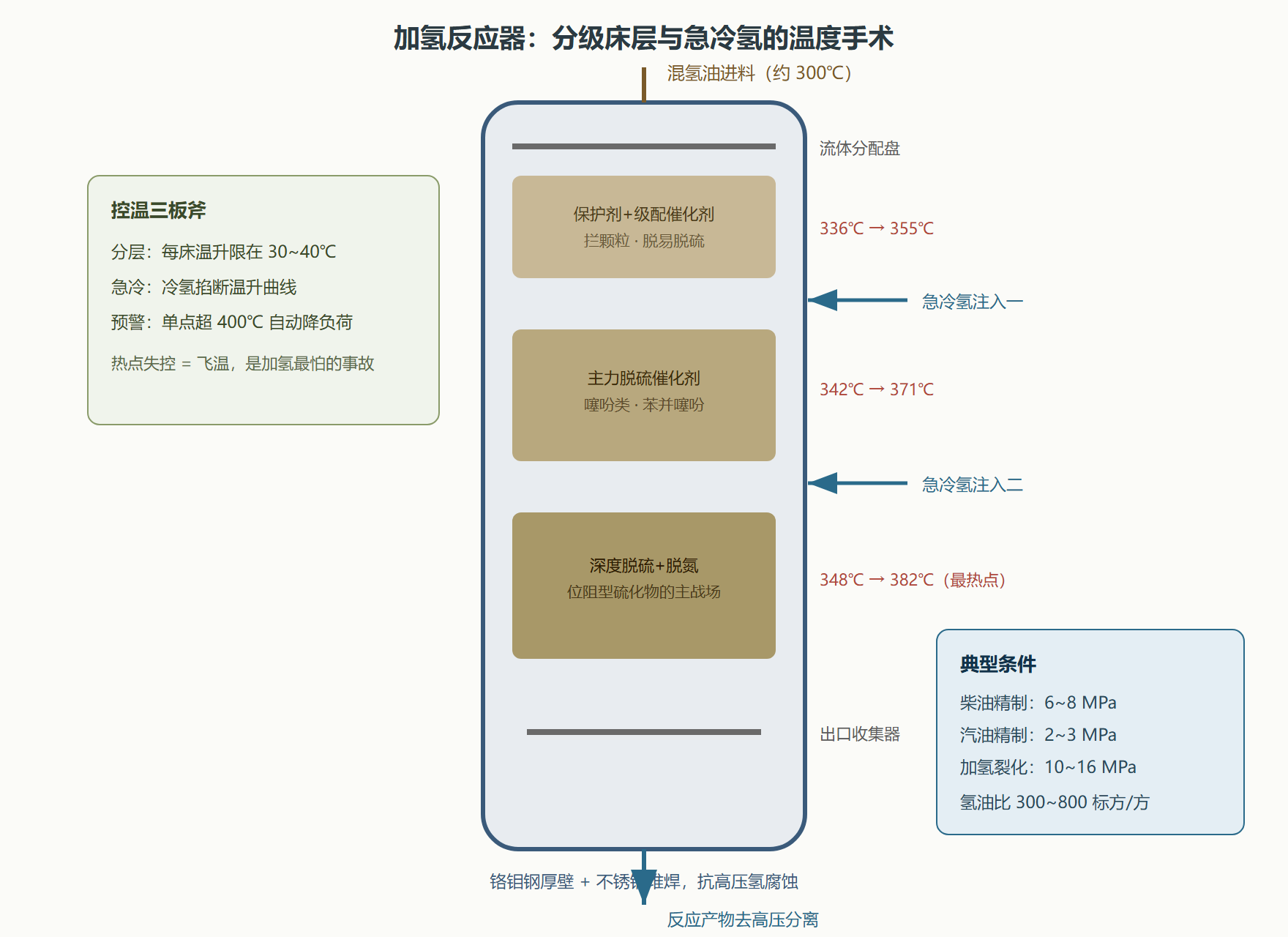

图：加氢精制反应器结构与床层温度控制

材质：和氢气打交道的三道坎

高压氢环境对钢材有独特的杀伤路径。氢腐蚀：高温下氢渗入钢内与碳化物反应生成甲烷，微观孔隙扩展成裂纹（限温约 220℃ 以上才显著，铬钼钢把安全边界推高）；氢脆：渗入的原子氢让钢变脆，停工降温阶段最容易出事——加氢装置停工规程里的"缓冷"不是仪式；硫化氢腐蚀：反应生成的硫化氢在器壁低温部位与水露点组合成湿硫化氢环境，所以内壁整体堆焊不锈钢。反应器壁厚动辄十几厘米、单台重数百吨，是炼厂静设备里名副其实的"压舱石"，设计寿命 30 年以上——选材与制造标准之严，全厂无出其右。

全厂氢耗总表：制氢装置规模的由来

把各类加氢装置的典型氢耗汇成一张表，再乘处理量，全厂氢账一目了然：

按此结构，一座燃料型炼厂平均氢耗约每吨原油 0.6%~0.9%。供应侧：连续重整副产氢约覆盖 40%~60%（重整规模大的厂更多），催化裂化干气回收贡献几个百分点，剩余 30%~50% 必须由专用制氢装置补齐——天然气或石脑油水蒸气转化 + 变压吸附提纯是主流路线。第 1 章说"氢平衡是方案的隐形门槛"，这张表就是它的底稿：任何增产加氢产品的方案（比如全厂柴油化改造），都要先问制氢装置还有没有余量。

高压分离与分馏：反应器之后的短途旅程

产物离开反应器还有两步。第一步高压分离：冷凝降温后，气相（富氢）走 5.1 节说的循环氢回路，液相经减压去低压分离器——减压瞬间溶解气体闪蒸出来，含硫化氢的轻组分送去脱硫回收。第二步分馏：精制油按产品目标切割，柴油加氢装置分出石脑油与合格柴油，加氢裂化装置则分出液化气、石脑油、航煤、柴油多个塔侧线。这两步看似平淡，却是氢耗账的"找零环节"：溶解氢损失发生在高压分离，轻组分带走的氢发生在低压闪蒸——氢账的尾数都在这里漏掉，行业把"降低溶解氢损失"作为单独的节能课题，理由就是它小而无处不在。

催化剂装填与寿命周期

加氢催化剂的服役是一个以年为周期的过程。装填有讲究：普通布袋装填与密相装填（摇震加紧实）能让同一反应器多装百分之十几的催化剂——相当于白赚一成容积。运转中活性缓降，靠逐步提温补偿（起始温度到末期温度的窗口就是催化剂寿命）；当温度提满、或压降超限、或产品质量踩线，就到了换剂节点。卸出的废剂可筛分回装（顶层颗粒拦截的杂质多于底层，倒装复用是常规操作），最终废剂交由专业厂回收钼、钒、镍——一座渣油加氢装置的废剂里，金属价值以千万元计。第 4.4 节说催化剂是"可设计的工程产品"，这里补充后半句：它也是可回收的资产。

要点回顾：

• 分级床+急冷氢：把强放热切成可控的几段，尾床温度压最低打最硬的仗；
• 梯次装填：保护剂拦颗粒、低活剂干粗活、高活剂收尾，寿命最大化；
• 材质三道坎：氢腐蚀限温、氢脆防骤冷、湿硫化氢靠堆焊；
• 飞温是头号事故：单点 400℃ 预警、自动降负荷是最后防线；
• 氢耗定格局：全厂平均 0.6%~0.9%，重整供一半，制氢补一半。

延伸：制氢装置自己的碳账

制氢装置既然是补氢缺口的主角，它的碳账也是全厂碳科目的大项。天然气水蒸气转化的反应本身就产二氧化碳（每摩尔甲烷转化出一摩尔二氧化碳，加上燃料燃烧），再叠加变压吸附的尾气排放，一座供氢五万吨的制氢装置年排碳四五十万吨——第 7.2 节说的"每吨氢副产九到十吨二氧化碳"就落在这里。减碳的三条路：捕集高浓度尾气（PSA 尾气二氧化碳浓度高，是全厂捕集成本最低的点源）、掺烧绿氢、或原料切换（部分负荷用焦炉气等副产氢气）。规划加氢扩能时把制氢的碳预算一起算，是 7.2 节三问法在本节的落实——氢账与碳账，从此是一张账。

延伸：氢气系统的压力等级

氢气管网按压力分层运行：反应器入口需要高压力级（如 10~16 MPa 级装置各有自己的压力平台），新氢机出口压力按最高平台配置，各平台之间靠减压阀与循环机衔接。减压是能量损失——从 16 MPa 直减到 6 MPa，压力能白白变成噪声音。现代设计用液力透平或压力回收透平回收这部分能量（回收功率可达减压阀全放的四五成）。读加氢装置的氢系统图时盯住压力等级的数量：等级越多柔性越好，但设备投资与能量损失越多——氢系统的层级设计，是工程折中艺术的又一个标本。

氢的"消费端"看清了，下一节看"生产端"：催化重整凭什么既是辛烷值发动机、又是氢气工厂。
