5.3 催化重整：芳烃与氢气联产的两本账
5.3 催化重整：芳烃与氢气联产的两本账
本节摘要：催化重整是全厂气质最独特的装置：它不往分子里加东西，只做分子"重组"——把直链烷烃和环烷烃重排成芳烃，辛烷值从 4060 提到 95105；重组的关键动作是脱氢，脱下来的氢气（每吨进料 250~350 立方米标准态）恰好喂给加氢装置。本节讲清双功能催化机理、四反应器串联的流程安排，最后把辛烷值账和氢气账并排算一遍。
双功能催化剂：一只手脱氢，一只手挪链
重整催化剂是"金属 + 酸"的双功能体系。金属功能由铂提供（现代配方为铂-铼或铂-锡双金属）：铂表面解离氢气、催化脱氢-加氢反应，把环烷烃的环变平、变芳；酸性功能由氯化处理的氧化铝载体提供，负责异构化与加氢裂化的酸催化步骤。两个功能不是各干各的——最优的催化发生在金属位与酸位紧邻的界面上：正己烷变苯的典型路径是先在铂上脱氢成烯烃、挪到酸位异构成甲基环戊烷、再回铂位进一步脱氢环化，分子在两种中心之间来回"换乘"。金属与酸的平衡是配方灵魂：铂太少活性不足，氯太多加氢裂化失控、产氢被吃掉。
进料为什么要"预处理"？直馏石脑油里的硫、氮、砷是铂的烈性毒物——砷含量超过个位数 ppb 就能让催化剂暴毙，所以重整进料必须先经预加氢精制（又回到 5.1 的工艺）和蒸馏切割，重整通常只吃 80~180℃ 的窄馏分：太轻没有环化价值，太重（>180℃）产物芳烃会溢出汽油指标上限。
主反应：一张价值升值的反应清单
重整反应网络按对两本账的贡献排序。环烷烃脱氢最快最彻底：六元环烷烃一步变芳烃，放出一个氢分子还附赠一个；这是产氢与产芳烃的主力。烷烃脱氢环化最难也最值钱：直链分子先脱氢、环化、再脱氢成芳烃，三步接力，转化率有限但原料池大。异构化：正构变异构，直接贡献辛烷值。加氢裂化是不请自来的副反应：把大分子裂成小分子，吃掉宝贵的氢、产生轻烃——重整操作的技艺就是压制它。四类反应的净效果：液体产物变轻、变密（芳烃密度高）、辛烷值大涨；氢气净产出。

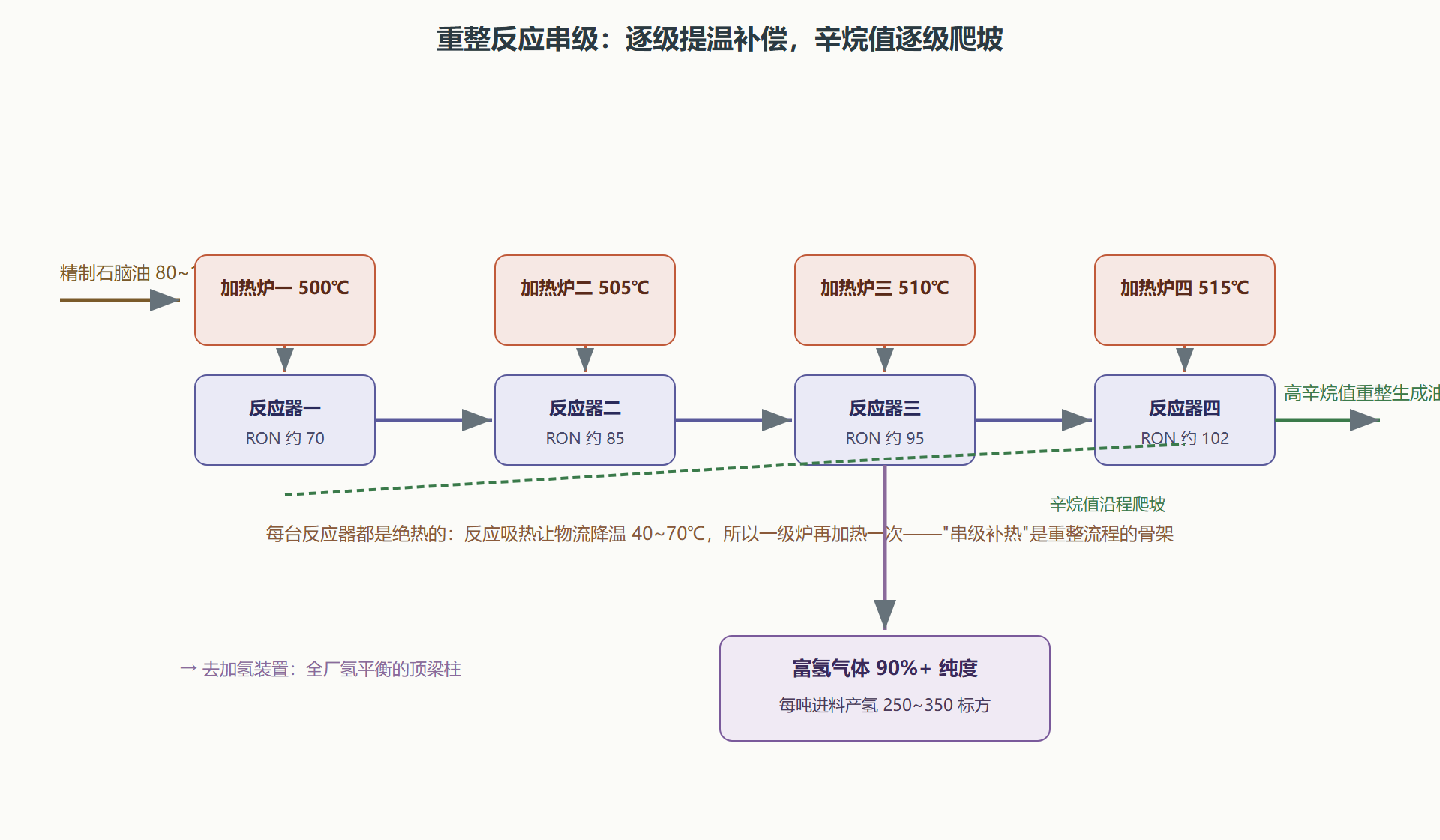

图：催化重整四反应器串联与产物辛烷值爬坡
连续重整：移动床的胜利
脱氢环化是强吸热反应，绝热反应器里物料每过一床降温几十度，所以多台反应器串联、每台前面配一台加热炉"补温"（见图）。同时催化剂积炭速度快，半再生固定床几个月就要停工再生，开工率吃亏。现代主流方案是连续重整（CCR）：催化剂在 3~4 个重叠的反应器内靠重力逐级下移（第 4.5 节的移动床构型），末端的待生剂连续引出、密相输送去再生器烧焦氯化更新，再连续补回第一反应器顶部——装置不停工，催化剂一边工作一边轮休，开工率超过 95%，且始终维持在高苛刻度（高 RON）运行。中国新建重整装置几乎清一色 CCR。
两本账并排算
辛烷值账：重整生成油 RON 95105，是汽油池里芳烃受限前的第一辛烷值来源；生成油富含苯、甲苯、二甲苯（BTX），抽提后甲苯、二甲苯直接通向聚酯产业链（PX→PTA→聚酯），芳烃行情好的年份，一套百万吨重整的化工增值远超汽油本身。氢气账：每吨进料净产氢 250350 标方（纯度 90% 以上，比天然气制氢的提纯成本便宜得多），一座 1.2 Mt/a 重整年产氢约 3.5 万吨——对照 5.2 的全厂氢耗表，它以一套装置之力撑起全厂四到六成的氢需求。两本账的联系在于苛刻度：反应温度越高，RON 越高、产氢越多，但液体收率下降、催化剂生焦加快——操作员调的不是一个参数，是三条曲线的交点。重整与加氢这对"氢的双子星"，至此完整合拢。
芳烃的后半程：从生成油到 PX
重整生成油里的芳烃要"取出"才算化工产品。抽提单元用环丁砜等溶剂把芳烃从烷烃里选择性地"拉"出来（3.1 节溶剂萃取原理的工业应用），随后精馏切出苯、甲苯、二甲苯。甲苯与三甲苯还可以走甲苯歧化与烷基转移装置互相转化，把结构调向对二甲苯（PX）——PX 是聚酯链（PTA→聚酯→涤纶）的起点，也是芳烃联合装置的最终主角。这条链的规模感：一套百万吨级芳烃联合装置的年产值以百亿元计，重整是它的龙头。第 6 章调和会看到另一面：芳烃卖化工还是进汽油池，取决于价差与指标余量的实时权衡——同一个分子，两条价值路径。
氢气的品质管理
重整副产氢纯度高（90% 以上）但不是无菌室：其中夹带的轻烃与氯化氢需要管理。氯来自重整催化剂的氯保持，随氢气微量带出，遇水成盐酸腐蚀下游管线——所以重整氢出装置前要经脱氯罐。轻烃（乙烷丙烷）混入氢气会稀释氢分压，供加氢装置前经PSA 提纯或直接按纯度分级使用。这些细节拼起来是氢气管理的完整口径：全厂的氢不只看数量（5.2 节的平衡表），还看纯度、压力等级与"洁净度"——氢是全厂的血液，血液也有血型。
要点回顾：
- 双功能缺一不可：铂管脱氢、氯酸载体管异构，分子在两种中心间换乘；
- 进料窄窗口：80~180℃、砷以 ppb 计、先预加氢——催化剂金贵到苛刻；
- 串级补热：吸热反应决定了一炉一器的骨架，RON 沿程爬坡；
- CCR 是主流：移动床连续再生，开工率 95%+，苛刻度拉满；
- 两本账一个旋钮：温度即苛刻度——RON、产氢、收率、生焦四线联动。
延伸：再生烧焦的重整版
CCR 的连续再生有自己的技术门道。待生催化剂含碳约 4%~6%，在再生器内经历烧焦、氯化更新（补氯恢复酸性并分散铂）、干燥、还原四步，全程以缓慢的密相输送完成。烧焦温度与氧含量要精确控制——烧过头（超温）会让铂晶粒长大烧结、活性不可逆受损；氯化不足则酸功能衰减，辛烷值下滑。再生系统是 CCR 开工率的保证，也是催化剂寿命的开关：一套再生运行良好的 CCR，铂催化剂寿命可超过十年，而再生事故（温度失控、氯泄漏）可能让一炉价值数千万元的催化剂大幅缩寿。第 4 章说 FCC 的再生器"翻新"催化剂，重整的再生器做的是同样的工作，只是精度要求高一个量级——毕竟它手里管着全厂最贵的金属。
延伸：重整的氢纯度为什么高
比较各路氢源时，重整氢有个隐藏优势：纯度天然高（90% 以上，PSA 后可到 99.9%）。天然气制氢的粗氢要经过变换与提纯才有同样纯度，提纯成本已摊在氢价里。重整氢"顺产"高纯度的原因在于它的氢来自脱氢反应而非含碳燃料的气化，夹带杂质少。全厂氢系统因此发展出"分级用氢"策略：重整氢直接供对纯度敏感的装置，制氢氢与回收氢按纯度对号入座，等级错配就是浪费。5.2 节的氢平衡表加上纯度维度后，才是一张完整的氢地图——数量、纯度、压力三个维度都匹配，氢才算真正"配平"。
重整与加氢脱出的硫汇成一股酸性气，它不能上天——下一节看硫磺回收怎么把污染物变成产品。
