7.4 斜激波、膨胀波与马赫锥

7.4 斜激波、膨胀波与马赫锥

本节摘要：超声速流动遇到斜面时，压缩以斜激波的形式发生；绕过外凸角时，加速以膨胀扇的形式展开。两者是超声速绕流仅有的两块积木——任何超声速外形都由它们拼装。马赫锥则给"消息传播"画出几何边界，声爆与音障的故事都在这张几何图上。本节收官第 7 章。

正激波是"迎面"的特例。把波面斜过来放，压缩变得温和、可控、可设计——超声速空气动力的两大积木（斜激波与膨胀波）就此登场。

斜激波：斜着站的压缩面

楔形体迎着超声速来流，气流必须在楔尖处急转向，转向的调整信息以声速传播却追不上来流，于是在楔尖前聚拢成一层斜置的间断——斜激波。气流跨波后：法向分速降为亚声速（斜激波的"正激波芯"），切向分速不变，总速度降低但仍可保持超声速；方向向波面偏折。波角 β、偏转角 θ 与来流马赫数之间有确定的函数关系，一个楔角对应两支解（弱解与强解），自然界几乎总选弱解（波角小、损失小）。

斜激波的工程优越性立竿见影：楔角越小、波越斜、压缩越温和、总压损失越小。7.3 节"拆大波为小波"的策略，物理载体就是多道斜激波：高超音速进气道的前缘一级斜劈、二级斜劈、唇口正激波接力，三级压缩的总压恢复远优于单波方案。超音速客机机头做成细长尖锥，同样是让激波贴着锥面斜挂、减少波阻与声爆。

膨胀波：加速的扇面

超声速气流绕外凸角（表面向外折）时，没有间断——每一条马赫线（微弱扰动线）上气流都折一点点、加速一点点、降压一点点，整个调整摊开成一片扇形的连续区，叫膨胀扇（普朗特-迈耶流动）。跨过整片扇子的总账可解析计算：给定了来流马赫数与总偏转角，出口马赫数、压强比全部有公式。

对比两块积木的性格：

菱形翼型的超声速绕流就是最简拼装：前缘两道斜激波（压缩）、上表面两片膨胀扇（加速），波系布局直接写在翼型折线里。超声速翼型因此告别圆头大弯度（圆头在前缘激波前拱起脱体波，波阻大），改用尖前缘、薄平板式——亚声速与超声速翼型是两种美学。

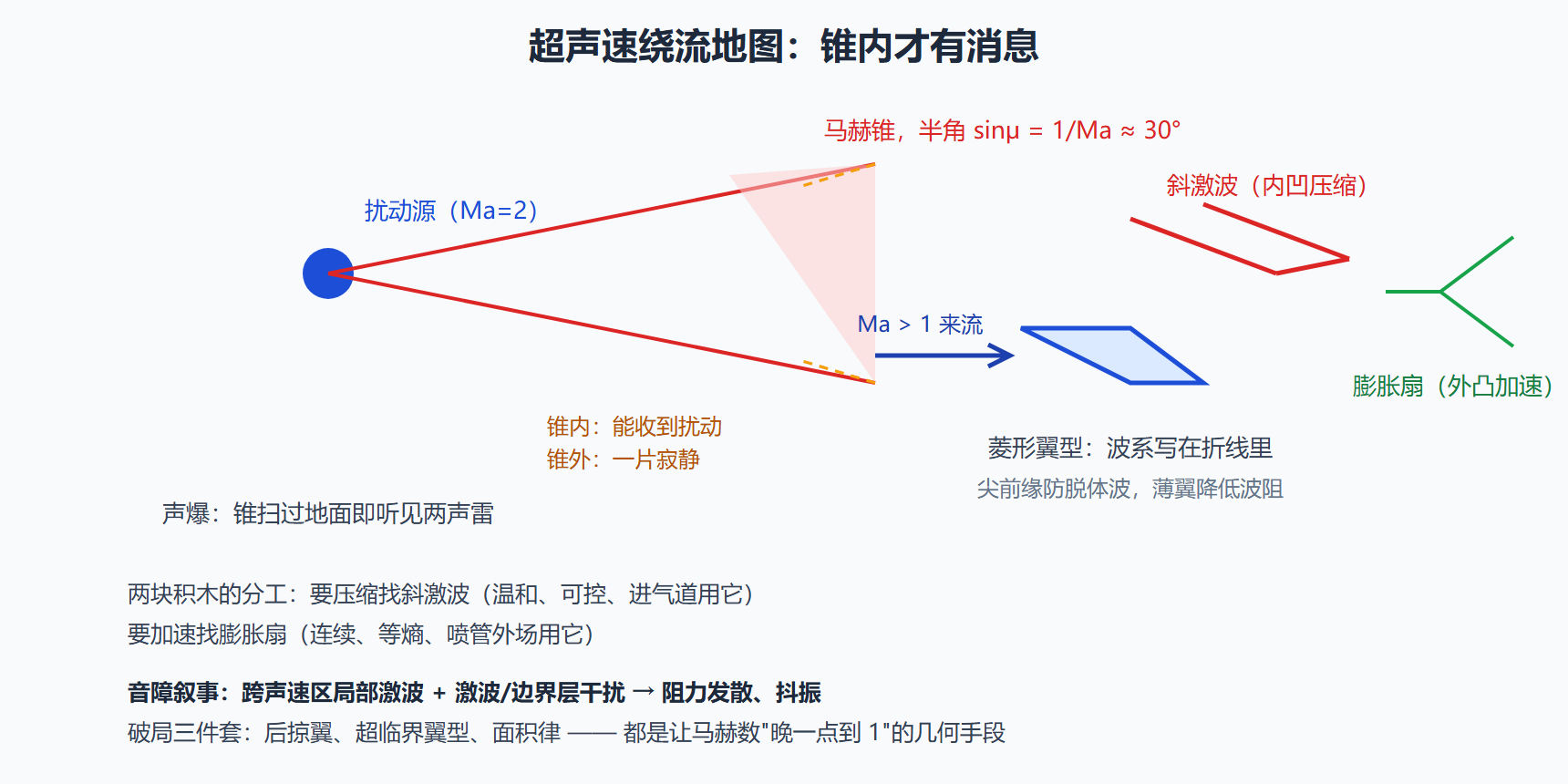

图：马赫锥、斜激波与膨胀扇的超声速地图

马赫锥与声爆：几何的后果

回到 7.1 节的传播锥。超声速飞行器本身是一串连续的扰动源，无数马赫锥叠成以飞行器为顶点的圆锥波面。锥面扫过地面时，压强以"先突然升、后缓慢落、再突降"的 N 形波扫过你的耳膜——两声紧连的爆响（头激波与尾激波）就是声爆。它的强度随飞行高度衰减、随机体细长度减轻，但跨音速与超声速飞行的声爆限制（尤其陆上超音速飞行管制）至今是超音速客机商业化的头号政策障碍——协和号的退役史，一半是经济账，一半是这道几何罚单。

音障的故事则是历史版：1940 年代螺旋桨飞机俯冲接近声速时，机翼局部出现激波与分离，操纵仿佛失灵，一度被讹传为"声速是墙"。实际不是墙，是跨声速区的激波合谋（7.3 节）。破局靠三件几何武器：后掠翼（降低机翼上的法向马赫数）、超临界翼型（把激波推后、削弱强度、平顶吸力）、面积律（沿机身梳理截面积分布，降低跨声速波阻）。今天每架巡航 Ma 0.85 的客机，机身与机翼上都刻着这三件武器的形状。

超临界翼型：把激波"化整为零"

跨声速机翼的救星值得单独展开。传统翼型在 Ma 0.8 左右上表面出现强局部激波：激波前吸力峰高耸，激波后压强陡升，波阻与分离双杀。超临界翼型的上表面做成平顶（压强平台）：气流膨胀到声速后维持弱压缩的超声速平台，末尾用一个刻意减弱的、近等熵的压缩把激波强度压到最低；后部反凹（aft camber）补回升力。效果是把阻力发散马赫数推高 0.05 到 0.1——现代客机巡航 Ma 0.85 的经济性，一半功劳记在这个上表面平顶的几何上。它的代价是低头力矩偏大（配平负担）与后缘结构变薄（工艺难度），天下没有免费的平顶。

问题：音爆能不能设计掉？

能减轻，难消除。声爆强度正比于机翼单位长度的升力分布、反比于飞行高度的若干次幂：拉高飞行、拉长机身、把升力沿机身"摊匀"（面积律思想延展到声爆优化），都能把地面过压降到可接受区间。近年多家厂商的低声爆验证机把陆上超音速的地面过压压到接近"关门声"量级，推动监管从"全面禁止"转向"阈值管理"。但物理下限仍在：超声速必有马赫锥，锥必有压强跳变——声爆可以被修剪，不能被删除。

问题：特征线法是什么？和这两块积木什么关系？

超声速方程是双曲型的，流动里存在"信息沿马赫线传播"的特征方向；特征线法就是把流场沿这两族马赫线逐点积分——压缩按斜激波关系、加速按膨胀扇关系，一段一段往外推。拉瓦尔管扩张段型线、超声速风洞喷管、马赫数 2 到 3 的弹头前缘，不少经典设计直接出自特征线法。它是 7.2 与 7.4 两节公式的"系统化施工法"：积木单块怎么用本节讲了，特征线法告诉你怎么把积木铺满整个流场。

问题：乘波体是什么？和本章积木什么关系？

乘波体是“骑着自家激波飞行”的外形：前缘精确贴在激波面上，高压被兜在下表面不漏向上表面，升阻比因此远超传统布局。它的设计语言就是本章两块积木加特征线法——激波角、楔角、膨胀扇全部按来流马赫数定做，一处失配即漏压。高超声速飞行器的热门构型，几乎是 7.4 节知识的直系后代。

问题：斜激波能像正激波一样列表吗？

能，但多一个自由度。正激波一行只查 Ma；斜激波要 Ma 与偏转角（或波角）两个输入，对应弱解强解两支输出。手册里是等值线图族，CFD 后处理的激波角度识别也依赖同一张图。入门阶段记住定性规律即可：小楔角配弱波、总压损失小；楔角超过临界值，斜波立不住、脱体成正激波——脱体波的出现条件是设计尖头体时的第一道红线。

本节要点

• 斜激波：内凹压缩的间断，法向分速降、切向不变；小楔角配温和压缩、低损失。
• 膨胀扇：外凸加速的连续等熵区，与斜激波构成超声速绕流的全部积木。
• 菱形翼型波系写在折线里；超声速翼型尖前缘薄翼，与亚声速美学分道。
• 马赫锥 sinμ = 1/Ma；声爆是锥面扫地的 N 形压强波，超音速民航的政策瓶颈。
• 音障非墙：跨声速激波合谋，后掠翼、超临界翼型、面积律三件几何武器破局。

可压缩的世界到此有图有账。第 8 章换一副眼镜：这些理论在风洞与计算机里如何被验证、被生产。
