7.3 正激波前后关系

7.3 正激波前后关系

本节摘要：正激波是垂直于流动的一层极薄间断（物理厚度仅几个分子自由程量级）：气流跨波后速度骤降为亚声速，压强、密度、温度跳升。用 3.2 节的控制体账目对这一层清点，可直接导出全部跳跃关系。总温不变、总压下降——绝能但增熵，是激波的能量签名。

拉瓦尔管扩张段的下游若压强"不配合"（背压偏高），超声速气流无法平滑减速，只能以一道间断终止超声速状态——正激波。它薄到流动内部来不及交换热量、来不及摩擦生功，但参数在层内剧烈跳变。对这层间断，控制体方法恰好是完美的分析工具：层太薄，表面积可以忽略；账目全在进出口面上。

控制体清账：跳跃关系的来历

把控制体做得横跨激波两侧、极薄。进出账三笔：

• 质量账：ρ₁V₁ = ρ₂V₂（单位面积质量流率守恒）；
• 动量账：p₁ + ρ₁V₁² = p₂ + ρ₂V₂²（压强与动量流率平衡）；
• 能量账：绝能流动，总温不变 h + V²/2 = 常数。

三笔账加等熵关系式（能量账与完全气体状态方程），解出激波前后的全部换算。两个标志性结果：

波后马赫数：Ma₂² = (1 + 0.2·Ma₁²) / (1.4·Ma₁² − 0.2)
压强比：    p₂/p₁ = (2.8·Ma₁² − 0.4) / 2.4
​

（空气 γ = 1.4 的化简形式。）关键定性结论有三条，比公式本身更值得背：

• Ma₂ < 1 恒成立：无论来流多快，正激波都把气流打回亚声速；
• 跨波总温不变、总压下降：能量没丢（绝能），但账目的"可用性"丢了——熵增的宏观代价就是总压损失；
• 来流马赫数越高，跳跃越猛：Ma → ∞ 时压强比与密度比都趋于无穷（密度比封顶约 6），波后马赫数趋于约 0.378。

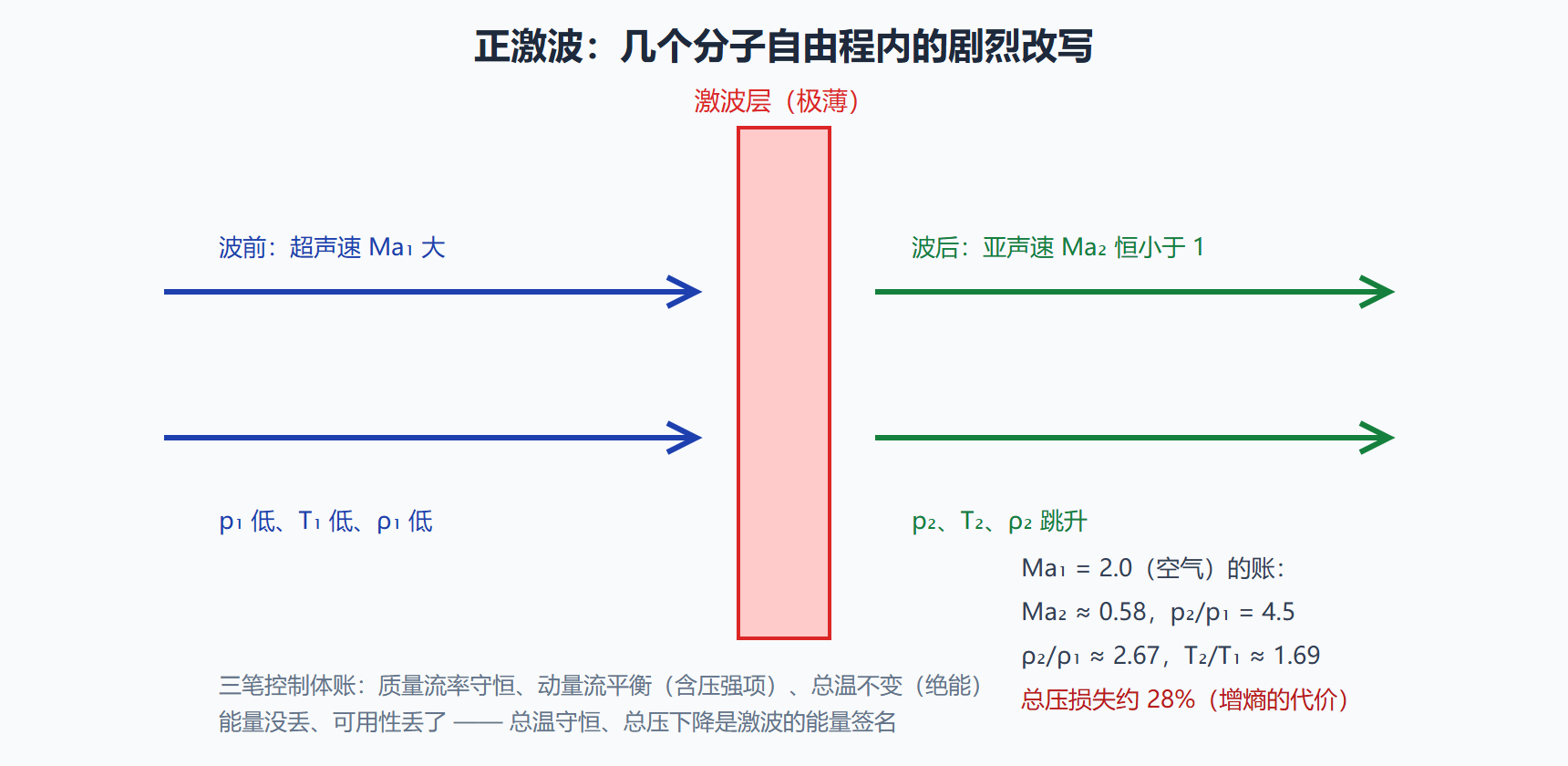

图：正激波结构与前后参数跳跃

动手算：一次完整的跳跃换算

来流 Ma₁ = 2.0、p₁ = 20 kPa、T₁ = 220 K，求波后参数：

import math
g = 1.4
M1 = 2.0
M2 = math.sqrt((1 + 0.2*M1*M1) / (g*M1*M1 - 0.2))     # 0.5774
p2p1 = (2*g*M1*M1 - (g-1)) / (g+1)                     # 4.5
T2T1 = p2p1 / ((g+1)*M1*M1 / (2 + (g-1)*M1*M1))        # 1.687
p2, T2 = 20 * p2p1, 220 * T2T1
a2 = math.sqrt(g * 287.0 * T2)
V2 = M2 * a2
print(M2, p2p1, T2T1)        # 0.577 4.5 1.687
print(p2, T2, V2)            # 90 kPa，371 K，约 223 m/s
​

压强涨到四倍半、温度涨近七成、速度从约 600 m/s 掉到 223 m/s。若这道波出现在进气道里（发动机前的压缩任务），总压恢复 72% 算是可接受的单波方案；但 Ma 更高时单波总压损失急剧恶化——高超音速进气道改用多道斜激波接力压缩，每道省一点，总恢复率显著优于一道"大开大合"的正激波。把猛压缩拆成多次小压缩，是激波工程的通用省钱术。

激波与边界层的合谋

第 5 章的伏笔在此收线：机翼上表面的局部激波在物面处与边界层相遇，波后压强骤升是一道强逆压指令，边界层往往当场分离——激波/边界层干扰。它带来跨声速区最头疼的三件事：波阻（激波自身的总压损失）、抖振（分离与激波位置的非定常互搏）、升力骤降。7.4 节的超临界翼型与后掠翼，本质上都是在跟这个合谋谈判。

一张速查表：不同来流马赫数的正激波账目

把 Ma 1.5、2.0、2.5、3.0 的跳跃关系列成表，量级感立刻建立：

表的读法有三条：来流马赫数每加 0.5，压强比近乎翻倍；总压恢复率跌得比压强比涨得更快——Ma 3 的正激波一口气吃掉三分之二的总压；波后马赫数被压在 0.4 到 0.7 的窄带里，说明正激波是"强力减速器但不是可调减速器"。进气道设计由此定调：设计马赫数超过 1.5 就开始用斜激波接力，正激波只留作最后一级、在最低可能的马赫数上发生。

问题：激波失速与普通失速有什么不同？

普通失速是大迎角下边界层分离，升力崩塌、迎角是主因；激波失速（抖振起始）发生在高马赫数、常规迎角下——机翼上表面局部流速先到声速，激波出现并与边界层干扰引发分离，主因是马赫数。两者的飞行应对完全不同：前者低头改出，后者减马赫数。仪表上也分得清：激波抖振在固定迎角下随速度出现，普通失速在固定速度下随迎角出现。7.4 节的超临界翼型与后掠翼，正是把激波失速的马赫数门槛尽量推高。

问题：激波这么"猛"，为什么物理厚度只有几个分子自由程？

正因为它猛。跳跃要在如此短的距离内完成，粘性与热传导的作用时间极短，能量来不及以别的形式散开，只能以"熵增"一次性记账。厚度由粘性扩散与流动马赫数竞争决定，量级就是分子自由程——这也是为什么纹影照片里激波锐利如刀：光学分辨率远没到自由程尺度，我们看到的永远是"数学间断"的影像。数值计算里激波被几个网格的过渡带代替，网格加密只是让过渡带变窄，物理间断本身不可分辨也无需分辨。

问题：正激波能在运动中追人吗？

能，而且这是激波问题的标准形态。活塞突然加速推管内气体、爆震波、核爆冲击波，都是“波在运动”的版本——把参考系换到波上（波速作为来流速度），本节的全部关系式原样适用，只是来流马赫数换成波速对应的值。运动激波扫过之处参数跳变、随后弛豫，核爆伤害评估的基本工具就是这套“换参考系的控制体账”。

本节要点

• 正激波三笔账：质量流率守恒、动量流平衡、总温不变——跳跃关系全能导出。
• 波后必为亚声速；压强温度密度跳升，幅度随来流马赫数增大。
• 总温不变、总压下降：绝能但增熵，总压恢复率是进气道设计的核心指标。
• Ma 2.0 正激波：Ma₂ 约 0.58、压强比 4.5、总压损失约 28%。
• 高马赫数下把一道强波拆成多道斜波接力，是省总压的通用策略。

正激波是"迎面撞墙"的特例。真实飞行器的激波大多斜着站——下一节进入超声速绕流的完整几何。
