1.3 翼型、增升装置与控制面

1.3 翼型、增升装置与控制面

本节摘要：机翼不是一块固定的板：翼型弯度与迎角决定基础升力，襟翼缝翼在起降时临时追加升力，副翼、升降舵、方向舵则把升力差变成滚转、俯仰、偏航三个操纵轴。本节给出一架客机的完整控制面布置与增升收益账。

承接上一节的升力方程，本节回答两个问题：升力不够时怎么临时借（增升装置），升力有了之后怎么分配来转向（控制面）。这两个问题共用同一套原理——局部改变翼型弯度或迎角，就地改变那一块机翼的升力。

三个操纵轴，三组控制面

飞机的操纵围绕三根轴展开：穿过机身的俯仰轴、沿翼展的滚转轴、垂直向下的偏航轴。每根轴配一组控制面，原理都是同一个——制造不对称的升力或侧力，让力偶把飞机转过去。

副翼装在两侧机翼后缘的外段，一边下偏一边上偏：下偏一侧升力增大、机翼上抬，上偏一侧升力减小、机翼下沉，滚转就此发生。升降舵位于水平尾翼后缘，整体同向偏转，改变尾翼的升力方向，在重心两侧制造俯仰力矩。方向舵在垂直尾翼后缘，产生侧向力把机头左右推。三组控制面协同，飞行员才能完成一次转弯：先压副翼进入坡度，坡度把升力倾斜出一部分充当向心力，方向舵顺手抹掉转弯中的侧滑——水平转弯的本质，其实是把升力矢量偏了一个角度。

高阶的玩家还有更多小机关：扰流板立在机翼上表面，竖起来时干脆掀破上表面气流、当场压掉升力，落地后用来卸载机翼并给刹车分担重量；一对扰流板不对称竖起，还能辅助副翼滚转。你会在第四章看到，电传飞控接管了这些机关的调度权。

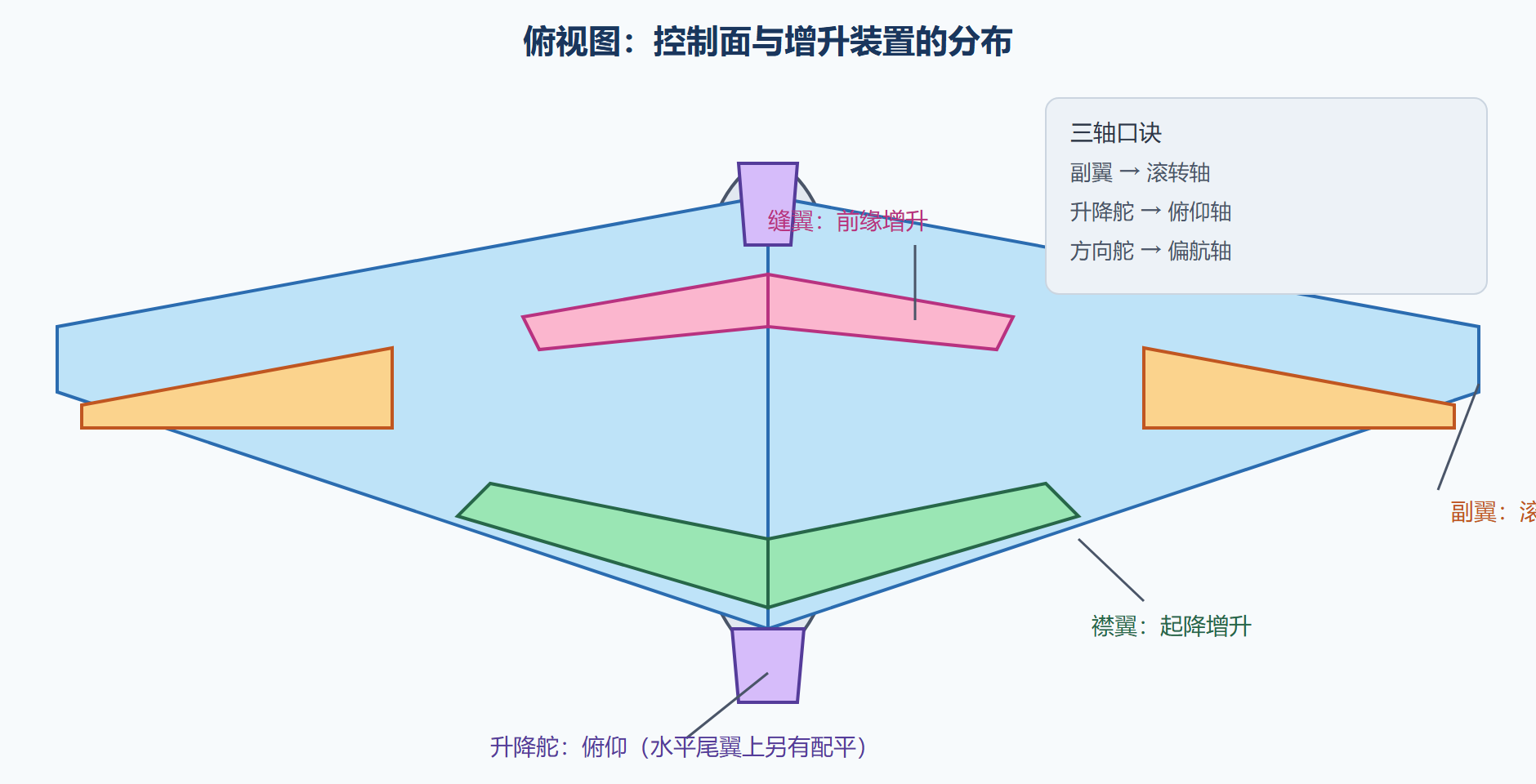

图：一架客机的控制面与增升装置布置

增升装置：起降阶段的临时救兵

巡航时机翼靠速度挣来足够升力，但起飞着陆阶段速度只有巡航的三分之一不到，按升力方程算，升力掉到零头。补救办法有两条：加大迎角（受失速限制），或者临时改变翼型。前者靠缝翼——前缘伸出一片弯刀形小翼，把高压气流从下表面引到上表面，给边界层充能、推迟分离，让机翼敢用更大的迎角；后者靠襟翼——后缘放下，弯度和机翼面积同时变大，升力系数直接抬升。

三件套齐上之后，客机的最大升力系数能从巡航构型的 1.4 左右推到 2.5 以上，进场速度得以压进每小时 250 公里的量级，跑道需求随之缩短。代价是阻力大增——这对着陆反而是好事：大阻力意味着陡峭下滑道与更短的着陆滑跑。

💡 关键直觉：增升装置是"借来的升力"，只在速度不足时启用。巡航中若襟翼意外放出，后果不是升力太大，而是阻力与载荷把结构顶到设计边界之外——所以每一度襟翼放出速度都有硬性红线。

从手动到自动的交接棒

本节的三组控制面是全书后面两条主线的起点。其一，第二章要回答这些活动面背后的结构怎么受力、怎么防疲劳；其二，第四章的电传飞控会接管飞行员的手：侧杆指令先交给计算机，计算机再按包线保护规则去偏转这几块舵面。控制面物理尺寸半个世纪几乎没变，变的是"谁有权扳动它们"。

数字放大镜：一套襟翼的作动链

把 1.3 节的概念接到实物上：一套后缘襟翼由两三块翼段组成，每块由滚珠丝杠作动器驱动，动力来自中央液压系统经传动轴分配；左右两侧用一根贯穿翼盒的扭力轴同步，防止两侧偏度不一致引发滚转。襟翼位置传感器把实际角度回传驾驶舱，与指令差超过容差就触发构型告警。一块"简单放下"的襟翼，背后是同步、传感、告警三层设计——控制面的可靠性从来不在舵面本身，而在让多块舵面"像一块一样动"的机构里。

几个高频问题

问：为什么副翼放在翼尖外侧而不是翼根？

滚转力矩等于操纵升力乘以力臂，翼尖离滚转轴最远，同样一小块升力变化能换来最大力矩，舵面可以做得更小更轻。这个布局的代价正是 1.4 节提到的翼尖失速敏感性，所以现代客机常把内侧扰流板拉来帮忙，构成"内外结合"的滚转操纵组合。

问：襟翼放下后飞机为什么会明显"点头"或"抬头"？

襟翼改变的不只是升力大小，还有升力沿展向的分布与位置：后缘襟翼的增升集中在机翼内侧，升力中心前后移动，俯仰力矩随之变化；缝翼放下则常产生低头力矩。飞行员按手册顺序放襟翼并配合配平，就是在管理这条力矩曲线，而不是随手扳一个开关。

问：这些控制面在空中会不会自己乱动？

不会，因为有多重锁定：液压作动器本身是"液压锁"，失压时舵面基本定住；驾驶舱的操纵锁定销在地面插着，起飞前由机组拔除并互相核对。历史上确有销子忘拔导致的起飞事故，所以"活动面自由度检查"被写进每次绕机检查与起飞前检查单，属于最后一道人工防线。

追问一层：配平、作动与单发安全

三组控制面之外还有一位幕后配角——配平装置。飞机的载荷、油量、构型全程都在变，气动力的天然趋势随之漂移，配平片或可调安定面负责把"松杆后飞机保持姿态"这件小事悄悄办妥。飞行员起飞前按装载单设定的安定面刻度，正是配平思想的日常体现；4.2 节讲的重心红线，最终也落实到这颗小小的机构上。

控制面由谁推动也有讲究。大型客机的舵面铰链力矩高达数十牛米每度，人力根本扳不动，所以每块舵面背后都是液压作动器或电作动器在出力；液压系统压力 3000 磅每平方英寸的惯例（4.5 节会再遇到），一大半责任就是伺候这些作动器。小控制面用电动机构，大控制面常见双液压通道供能——舵面推不动在审定里是重大失效状态，供能冗余因此排进了 1309 条的账本。

方向舵还背着一项特殊任务：单发安全。双发客机一台发动机失效时，工作发动机的推力会让飞机猛烈偏转，此时方向舵必须能在低速度下抵住这份偏转力矩，把飞机保持在大地速可操纵的范围内——这个最低速度叫空中最小操纵速度，直接参与 5.3 节 V2 速度的推导。一块看起来只管转弯的舵面，其实是发动机冗余设计成立的前提。

本节要点回顾

• 三轴对应三面：副翼管滚转、升降舵管俯仰、方向舵管偏航，扰流板卸升力、补滚转。
• 水平转弯：坡度倾斜升力矢量，向心力来自升力的水平分量，方向舵负责抹平侧滑。
• 增升两件套：缝翼推迟失速、襟翼加大弯度，CLmax 从 1.4 推到 2.5 以上。
• 代价意识：增升伴生大阻力，起降需要、巡航禁忌，放出速度有红线。
• 承上启下：控制面结构由第二章接手，调度权由第四章的飞控系统接手。
