7.1 后处理管线与泛光

7.1 后处理管线与泛光

本节摘要：后处理的全部机制可以浓缩成一个动作——把渲染结果从屏幕改道到纹理，再用全屏四边形采样加工。本节搭起这条骨架，并实现最经典的泛光：亮部提取、降采样模糊、加法合成的三段式。

学习目标

读完本节，你应当能够：解释渲染目标与全屏四边形的协作机制；说出后处理按 pass 拆分的原因；实现三段式泛光并解释每段的视觉贡献。

渲染到纹理：后处理的全部秘密

常规渲染把像素直接写进屏幕背后的帧缓冲。后处理的第一步是改道：创建一张离屏纹理（渲染目标，OpenGL 里由帧缓冲对象 FBO 挂载），让场景照常渲染，只是落点换成这张纹理。此时"整帧画面"成了普通素材，与第 5 章的任何贴图无异——可以采样任意坐标，包括邻居。

第二步是"叠回来"：渲染一个铺满视口的四边形（全屏三角形亦可），它的片元着色器把刚才那张纹理采样出来输出。因为 UV 铺满 0 到 1，屏幕上每个像素恰好对应纹理上每个像素——一次draw call 完成整幅图像的搬运。要加工图像，只需在这个采样搬运的途中插入数学：

// 全屏 pass 的顶点着色器：三个顶点撑出一个覆盖全屏的大三角形
#version 330 core
layout (location = 0) in vec2 aPos;   // 预设坐标：(-1,-1) (3,-1) (-1,3)
out vec2 vUv;
void main() {
    vUv = aPos * 0.5 + 0.5;           // 裁剪空间坐标顺手转成 UV
    gl_Position = vec4(aPos, 0.0, 1.0);
}
​

// 最朴素的片元着色器：原图直出。一切后处理都在这段里加戏
#version 330 core
in vec2 vUv;
out vec4 FragColor;
uniform sampler2D uScene;
void main() {
    FragColor = texture(uScene, vUv);
}
​

复杂效果为什么要拆多个 pass？因为有的运算需要"上一趟的输出"当"这一趟的输入"：模糊一趟只能覆盖一个小邻域，多趟叠出大范围；每个 pass 的输出都是一张新纹理，输入输出泾渭分明。引擎里的"后处理栈"就是一串 pass 的编排。

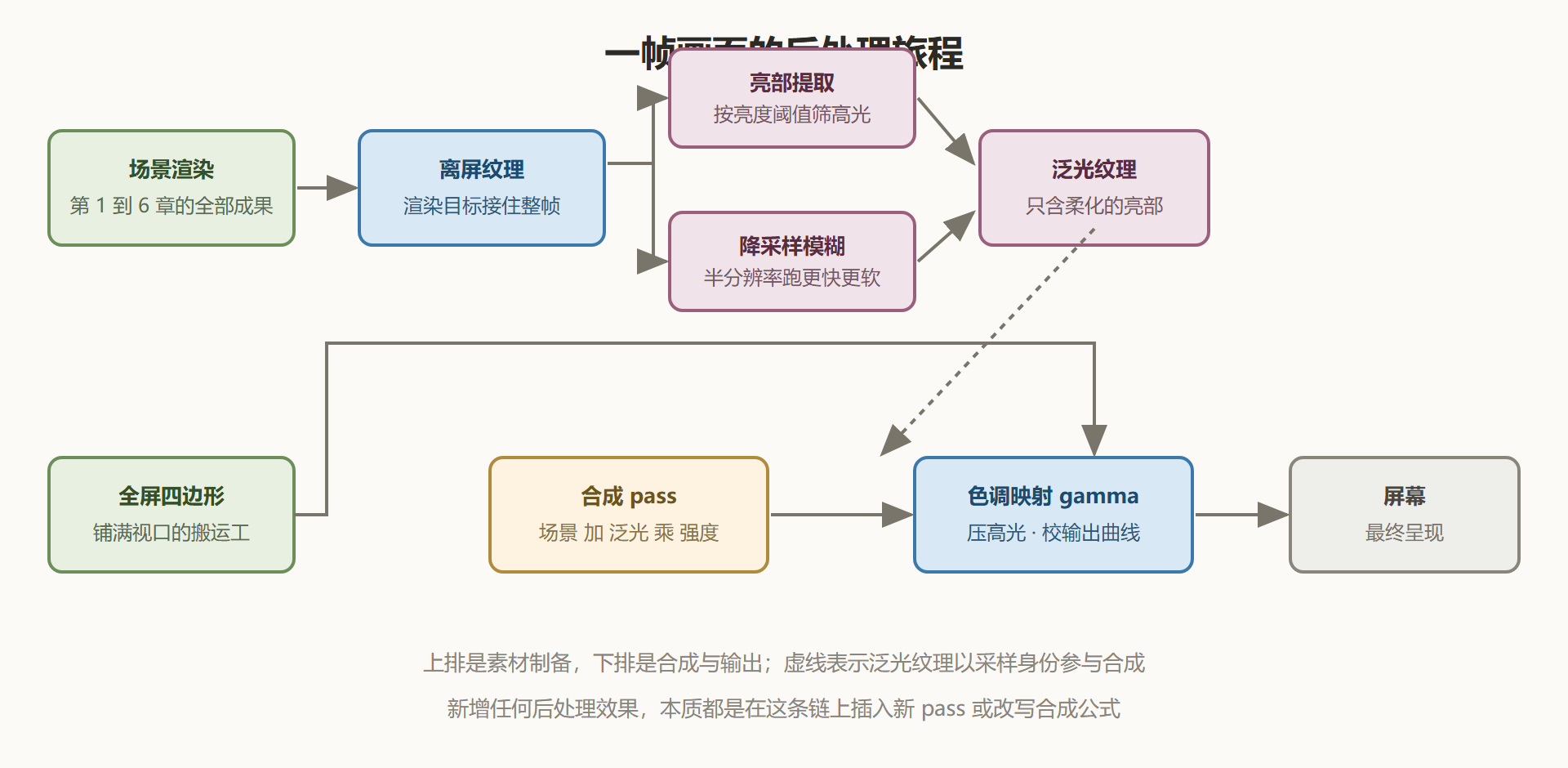

图：泛光的后处理流程：亮部抽取、多级模糊、叠加合成

泛光三段式实现

泛光（Bloom）模拟的是"亮到镜头都扛不住"的物理现象：高光溢出边界、晕染四周。实现拆成三段，各司其职。

**第一段：亮部提取。**从场景图里筛出足够亮的区域，暗部归零：

// 亮部提取 pass
#version 330 core
in vec2 vUv;
out vec4 FragColor;
uniform sampler2D uScene;
uniform float uThreshold;    // 亮度门槛，常见取值 1.0 附近（HDR 语境）

void main() {
    vec3 c = texture(uScene, vUv).rgb;
    float l = dot(c, vec3(0.2126, 0.7152, 0.0722));   // 感知亮度
    float k = smoothstep(uThreshold, uThreshold + 0.5, l);
    FragColor = vec4(c * k, 1.0);   // 软阈值：过线的全保，临界渐弱
}
​

用 smoothstep 做软阈值比硬性 if 更聪明：临界亮度渐变淡出，泛光边缘不生硬。这也是第 4 章"权重思维"的直接复用。

**第二段：降采样模糊。**把亮部图缩到一半甚至四分之一分辨率，跑高斯模糊（下一节给出实现）。降采样是免费的大模糊：分辨率减半一次，模糊范围等效翻倍，而开销骤降——泛光的柔和光晕根本用不着全分辨率。

**第三段：加法合成。**把模糊后的泛光图叠回场景：

// 合成 pass
#version 330 core
in vec2 vUv;
out vec4 FragColor;
uniform sampler2D uScene;
uniform sampler2D uBloom;
uniform float uIntensity;    // 泛光强度，0.2 到 1.0 常见

void main() {
    vec3 scene = texture(uScene, vUv).rgb;
    vec3 bloom = texture(uBloom, vUv).rgb;
    FragColor = vec4(scene + bloom * uIntensity, 1.0);   // 加法：光上叠光
}
​

加法合成符合物理直觉——两束光照到同一处，能量相加。强度参数是画面口味旋钮：写实场景压低，霓虹赛博放开。多级泛光（同时叠几个模糊半径）会更有层次，机制不变，多跑几趟降采样模糊再逐层叠加即可。

⚠️ 常见坑：泛光在低动态范围（LDR）管线下很难看——亮度封顶在 1.0，"比亮更亮"无从谈起，阈值只能切出灰白大片。可信的泛光需要 HDR 渲染（帧纹理用浮点格式，亮度可超过 1），配合下一节的色调映射才成立。两件事是一体的，分开做都会怀疑人生。

变式练习：暗角与扫描线

骨架跑通后，用两个小效果练习"往 pass 里加戏"。暗角（vignette）模拟镜头边缘透光衰减，全屏效果里最便宜的氛围担当：

void main() {
    vec3 c = texture(uScene, vUv).rgb;
    float d = length(vUv - 0.5);                    // 到画面中心的距离
    c *= 1.0 - smoothstep(0.45, 0.75, d) * uStrength;  // 越靠边越压暗
    FragColor = vec4(c, 1.0);
}
​

又是老朋友：中心化、距离场、smoothstep 软边——第 4 章的图形套路在整屏坐标系上原样复用。扫描线则是把"距离场"换成"周期场"：sin(vUv.y * uResolution.y * 3.14) 配一个随时间递增的偏移，老式显示器质感就有了。

两个练习共同验证一件事：后处理着色器的思考单位是"全屏 UV 上的逐像素函数"。掌握这个视角后，效果库的扩充速度取决于你想得出什么函数，而不是会不会搭管线——管线你已经会了。

本节要点回顾

• 改道即解锁：渲染目标让整帧画面变成可采样的素材，全屏四边形是搬运与加工的载体；
• pass 即工序：每个 pass 读上一趟输出、写下自己的产物，复杂效果就是 pass 编排；
• 泛光三段：软阈值亮部提取、降采样模糊、加法合成，视觉与性能都在线；
• HDR 是前提：可信的泛光依赖浮点帧缓冲与亮度超 1，与色调映射配套使用。

泛光的模糊环节还是黑盒。下一节把高斯模糊拆开讲透，并把管线的收尾——色调映射——补齐。
