本节摘要：UV 是片元着色器里最好玩的变量——采样前对它做一点二维数学，贴图就会平铺、滚动、旋转甚至卷成漩涡。本节给出四套即抄即用的变换代码，拆解它们的适用场景，并提示变换叠加时的顺序陷阱。

动手改造 UV：每个效果只动一处

采样的输入是 UV，所以改造贴图根本不必碰纹理数据，只需在采样前加工坐标。四套变换，每套都是一两行：

vec2 uv = vUv;

// 平铺：乘 scale，图案缩小 scale 倍并重复（wrap 须为 REPEAT）
uv = vUv * 4.0;

// 滚动：随时间平移，配合 REPEAT 形成无限循环动画
uv = vUv + vec2(uTime * 0.3, 0.0);

// 旋转：先把中心挪到原点，转完再挪回去
vec2 p = vUv - 0.5;
float c = cos(uAngle), s = sin(uAngle);
uv = mat2(c, -s, s, c) * p + 0.5;

// 极坐标：直角转极径与极角，圆形排布变条纹
p = vUv - 0.5;
float r   = length(p) * 2.0;
float ang = atan(p.y, p.x) / 6.28318530 + 0.5;   // 极角归一到 0 到 1
uv = vec2(r * 2.0, ang * 8.0);
​

每套变换单独吃下都有明确的视觉语义：平铺决定"图案密度"，滚动决定"流向与速度"，旋转制造"错位与动感"，极坐标把直线的韵律掰成圆弧。水面流动、传送带、雷达扫描、装饰转盘——市面上一大批常见动效，全部是这四式的排列组合。

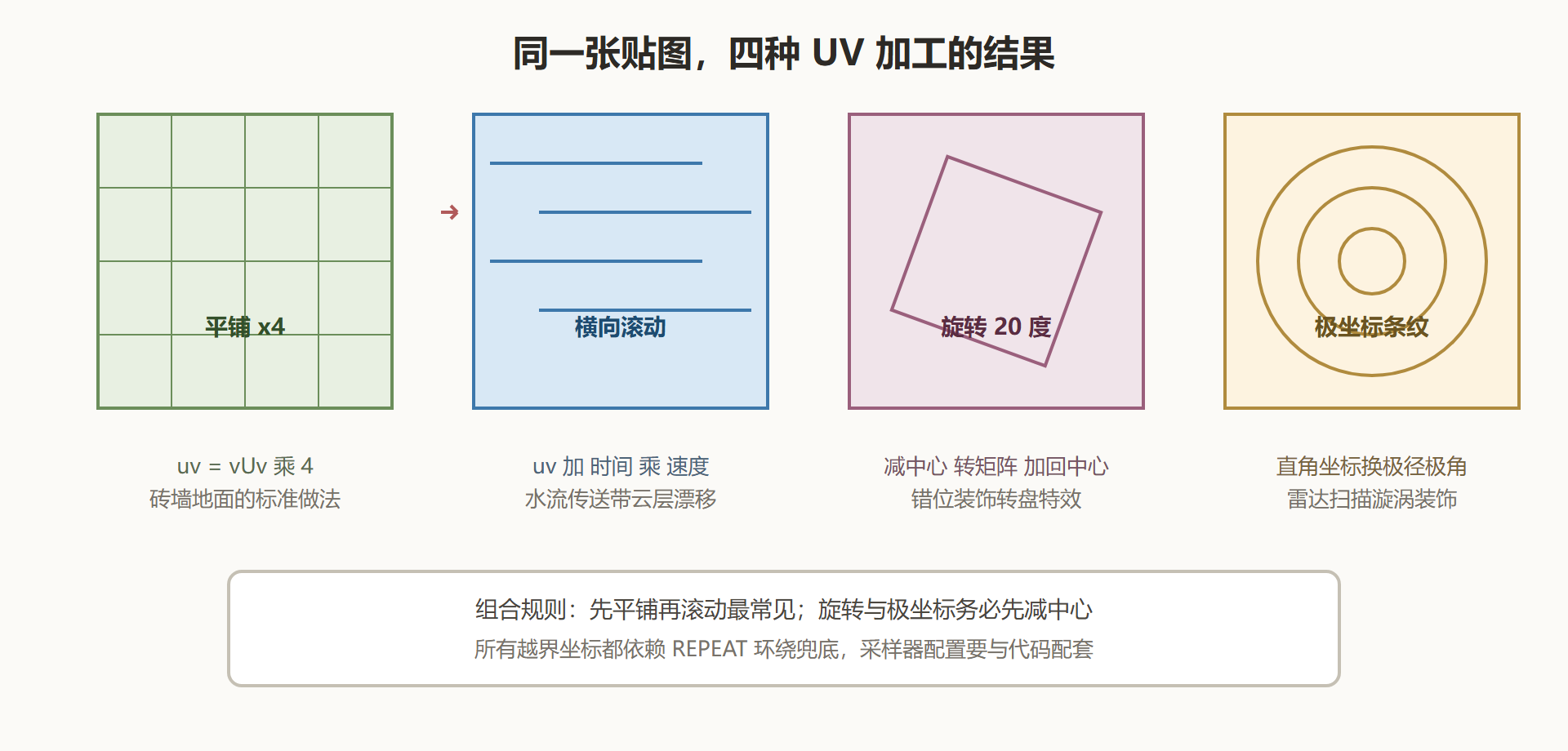

图：四类 UV 变换的视觉效果对照

完整示例：流动的检修灯箱

把三套变换叠进一个完整的片元着色器，做一个"传送带灯箱"：图案平铺、匀速滚动、边缘用权重压暗。

#version 330 core
in vec2 vUv;
out vec4 FragColor;

uniform sampler2D uTex;
uniform float uTime;

void main() {
    // 第一步：平铺，图案密度乘四
    vec2 uv = vUv * 4.0;
    // 第二步：横向滚动，速度每秒半个图块
    uv.x += uTime * 0.5;
    // 第三步：采样（采样器 wrap 必须是 REPEAT）
    vec4 col = texture(uTex, uv);
    // 第四步：中心亮、边缘暗的权重，柔化整体观感
    float vig = 1.0 - smoothstep(0.4, 0.75, length(vUv - 0.5));
    FragColor = vec4(col.rgb * vig, col.a);
}
​

注意权重的输入用的是原始 vUv 而不是变换后的 uv——暗角要贴着屏幕或模型固定住，跟着贴图一起滚就失去意义了。哪些量用原始 UV、哪些用加工后的 UV，是这类效果的隐性关键，写之前先想清楚每一层效果"锚定在哪"。

💡 关键直觉：UV 变换类效果的一切动画都来自"时间进 UV、UV 进采样"这一个入口。想反向播放就把速度取负，想变速就把常数换成曲线，想局部动就把速度场做成权重——入口不变，花样无穷。

顺序敏感与三类陷阱

二维变换与矩阵一样有次序问题：先平铺再滚动，滚动单位是"单个图块"；先滚动再平铺，所有图块同步平移一整格。视觉差异微妙但真实存在，叠加两层以上时建议一层一个变量名，别挤在一行里链式运算。

三类高频陷阱记好。其一，旋转与极坐标必须先减中心再操作，否则图案绕屏幕角落转圈。其二，旋转后的 UV 会让 mip 层级选择失准——GPU 按屏幕邻域估算 UV 变化率，旋转打破了它的估算假设，远景可能出现偏糊或闪烁，必要时用渐变各向异性过滤兜底（下一节的主题）。其三，滚动动画的速度别写死在着色器里：uTime * 0.5 的 0.5 应当作为 uniform 传入，否则调速度要重新编译着色器，第 9 章讲调试时你会感谢这个习惯。

锚定：效果贴世界，还是贴屏幕

UV 变换写多了会撞上同一个问题：这个效果应该"粘"在物体上，还是"浮"在画面上？锚定对象选错，效果就会跟着不该动的东西一起动。三组对照把这个问题具象化。

贴世界的：水面波纹、传送带、砖墙污渍——效果属于模型表面，随物体一起移动旋转，用模型的 UV。物体转，波纹跟着转，物理直觉才对。

贴屏幕的：暗角、扫描线、镜头污垢、HUD——效果属于观察者，物体怎么动它不动，用 gl_FragCoord 或全屏 UV（后处理场景里就是 vUv 本身）。

需要混合的：雨滴沿挡风玻璃滑落——雨滴相对玻璃固定（贴世界），闪烁高光却随视角移动（贴屏幕）。实现上把两层效果分别算好再叠加，各用各的坐标源。

代码层面只差一个输入源的选择，但决定了效果的"物理身份"：

// 同样的滚动条纹，两种锚定的代码只差输入源
vec2 uvWorld  = vUv;                       // 跟着模型走
vec2 uvScreen = gl_FragCoord.xy / uResolution;   // 钉在屏幕上
vec2 scroll = vec2(uTime * 0.3, 0.0);
vec3 cWorld  = texture(uTex, uvWorld  * 2.0 + scroll).rgb;
vec3 cScreen = texture(uTex, uvScreen * 2.0 + scroll).rgb;
​

动手实验建议照抄这段，把两个输出分别叠在旋转的物体上看差异——一个跟着转，一个纹丝不动，五秒钟建立终生的锚定直觉。

两个高频追问

滚动能做成镜像往复吗？ 能，镜像滚动不依赖 REPEAT 环绕（图案始终在 0 到 1 内弹跳）：uv.x = abs(fract(uTime * 0.25) * 2.0 - 1.0); 得到 0 到 1 到 0 的三角波——横幅广告、加载动效的常见选择。

中心缩放怎么做才不会连边缘一起缩？ 直接乘系数会以原点为基准缩放，图案整体飘向角落。正确姿势是先减 0.5 挪中心、缩放、再加回 0.5——与旋转的套路同源。进阶玩法是让缩放系数随时间脉动：呼吸感图标、打击闪帧都用它。

本节要点回顾

• 四式骨架：平铺乘法、滚动加时间、旋转减中心转矩阵、极坐标换算极径极角；
• 锚定意识：暗角遮罩用原始 UV、图案动画用加工 UV，分层想清楚每层效果贴在哪；
• 顺序即语义：平铺与滚动的先后决定滚动单位，多层变换分层写清；
• 配置配套：REPEAT 环绕是平铺滚动的前提，速度参数走 uniform 别硬编码。

UV 玩转了，但放大缩小时的模糊与闪烁还没交代——下一节请出滤波与 mipmap 两位质检员。
