5.1 纹理、采样器与 UV 坐标

5.1 纹理、采样器与 UV 坐标

本节摘要：纹理采样是一套三方协作——纹理对象存数据，采样器定规则，UV 坐标当地址。本节把这条链路上的每个角色讲清楚，走通从顶点 UV 属性到片元取色的完整旅程，并交代环绕模式应对越界坐标的四种策略。

学习目标

读完本节，你应当能够：说出纹理、采样器、UV 三者各自的职责；写出标准的片元采样代码；解释 UV 归一化设计与图像坐标系的差异；为不同场景选择正确的环绕模式。

纹理不是贴图：采样才是核心动作

先校准一个观念：纹理的本质是GPU 里的二维数组，图片只是它最常见的内容。数组元素可以是颜色、方向（法线贴图）、深度（阴影贴图）、甚至任意查表数据。访问这个数组的动作叫采样——输入坐标，输出插值后的数据值。着色器代码里它就是一行：

#version 330 core
in vec2 vUv;                 // 插值来的纹理坐标
out vec4 FragColor;

uniform sampler2D uTex;      // 采样器：纹理与规则的打包入口

void main() {
    vec4 texColor = texture(uTex, vUv);   // 核心：按 UV 取色
    FragColor = texColor;
}
​

sampler2D 这个类型名容易让人误会它就是纹理。准确说，采样器是"纹理对象 + 读取规则"的组合：读哪张纹理由绑定关系决定，怎么读（放大缩小用什么插值、坐标越界怎么办）由采样器状态决定。着色器代码只管喊一声"按 vUv 取色"，规则细节全部外置——这意味着同一份着色器，换一套采样器状态就能得到完全不同的视觉效果，而不用重新编译。

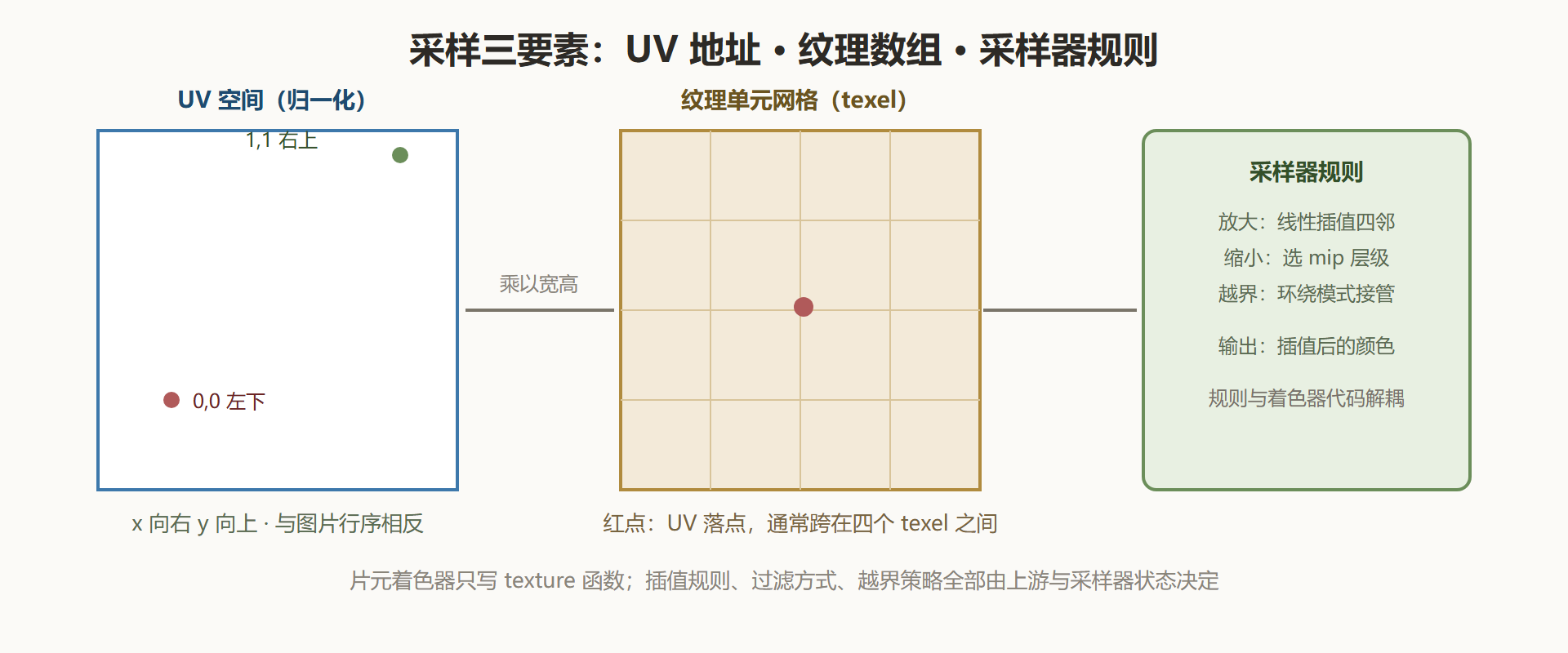

图：UV 坐标与纹理单元的对应关系

UV 从顶点到片元的旅程

UV 坐标的设计哲学是归一化：无论纹理是 256 见方还是 4K 巨图，合法坐标永远是 0 到 1。这样 UV 与分辨率彻底解耦，换贴图不用改模型。建模软件里展开 UV 的过程（俗称分 UV），本质就是给模型表面每一点指定它该去贴图的哪个位置取色。

数据路径与普通属性别无二致：CPU 把每个顶点的 UV 作为属性上传，顶点着色器 out，插值器按片元位置加权平均，片元着色器 in 接收后用于采样。第 3 章的插值机制在这里全力运转——UV 平滑的三角形上采样结果自然连续，UV 突变的 UV 接缝处则可能出现一条细缝，这是贴图展开的固有代价，不是 bug。

两处坐标系陷阱提前排掉。其一，GLSL 的 UV 原点在左下，而绝大多数图片格式第一行在顶部，直接采样会出现上下颠倒，CPU 侧加载时翻转或着色器里用 vec2(1.0 - vUv.x, vUv.y) 类似手段矫正（横竖按需）。其二，UV 的横纵比例与屏幕像素比例无关：一张 1024x512 的贴图，UV 的 0.5 永远指向宽高中点，不是像素中点。

环绕模式：越界坐标的四种脾气

UV 超出 0 到 1 时怎么办？环绕模式（wrap mode）接管，四种策略各有用武之地：

注意模式配平铺的化学反应：REPEAT 加上 5.2 节要讲的 UV 缩放，一行代码就是无缝瓷砖墙；而 CLAMP_TO_EDGE 配 UV 缩放会拖出长长的边缘拉伸条纹——这不是错误，是模式的本性。采样器状态在 CPU 侧配置一次即可，着色器代码零改动，这也再次印证了"规则外置"的设计。

⚠️ 常见坑：纹理尺寸不是 2 的幂时，部分 OpenGL ES 版本会禁用 REPEAT 环绕与 mipmap。移动端项目给贴图定尺寸时，请优先选 256、512、1024、2048 这类 2 的幂。

把数据当纹理用

"纹理即数组"这个视角再推一步：任何适合按坐标查表的数据都能烘进纹理。几个真实用法帮你打开思路。

颜色查找表（LUT）：把"输入灰度到输出颜色"的映射画成一条 256 像素的一维色带，片元程序按亮度值采样——调色、渐变映射、风格化色板全走这条路，代价是一次采样，收益是不用任何颜色公式。

曲线函数烘焙：噪声的分形叠加、非线性衰减、菲涅尔近似曲线，运行时算不如预烘焙——把函数值逐像素存进一张小图，运行时采样即是查表。经典的调色盘渐变、高光曲线、雾密度曲线都这么干。

数据打包：一张 RGBA 图可以同时装四路数据——RGB 孔雀色、A 通道装高光强度，是老游戏时代的经典节省术；现代引擎的金属粗糙度贴图同样是"一张图多通道复用"（第 6 章会用到）。

// LUT 调色：用亮度在一条色带上取色
float lum = dot(texture(uScene, vUv).rgb, vec3(0.2126, 0.7152, 0.0722));
vec3 tinted = texture(uRamp, vec2(lum, 0.5)).rgb;   // 横轴是亮度，纵轴随便取中
​

这套思路的通用公式是：运行时算不起的，预计算成纹理。它也是游戏工业"烘焙"文化的起点——光照贴图、环境光遮蔽图，本质都是把昂贵的计算提前烤进纹理，运行时只做便宜采样。

三问三答

问：采样必须在片元着色器里做吗？顶点着色器能采样吗？ 能，但有限制。顶点阶段采样没有 mip 选层所需的邻域信息，要手动指定层级（SampleLevel 类接口），且传统硬件对顶点采样的吞吐支持较弱。位移贴图（顶点级采样挪动位置）是少数正当场景，常规颜色采样都留在片元侧。

问：为什么有时候贴图采样出来是模糊的一团？ 顺着链路排查：mip 选层过高（UV 变化率被误判，常见于极坐标类变换）、采样分辨率目标本身低、或者贴图导入时被压缩算法糊掉。第 5.3 节的层级可视化手法能直接看到选层情况。

问：一张模型可以同时绑多少张纹理？ 硬件上限很宽裕（几十张），实际限制来自绑定方案与带宽。材质系统的设计课题之一就是"合并哪些贴图、哪些数据走常量"——这不是着色器语法问题，而是第 8 章的资源架构问题。

本节要点回顾

• 三方协作：纹理存数据、采样器定规则、UV 当地址，着色器一行 texture 调用串联全部；
• 归一化设计：UV 永远 0 到 1，与分辨率解耦；原点在左下，与图片行序相反；
• 旅程即插值：UV 以顶点属性身份经历标准插值流程，接缝处的突变是展开的固有代价；
• 环绕四模式：平铺选 REPEAT、对称选 MIRROR、拉伸选 CLAMP_EDGE、定制选 BORDER；
• 尺寸守则：贴图尽量取 2 的幂，绕开移动端的功能限制。

链路打通了。下一节把 UV 当橡皮泥：平铺、滚动、旋转、极坐标，代码改造出四类常用动效。
