6.2 Blinn-Phong：环境、漫反射与高光合体

6.2 Blinn-Phong：环境、漫反射与高光合体

本节摘要：Blinn-Phong 在 Lambert 之上补齐两块拼图：高光项让物体有了"材质感"，环境光体系让多光源有了组织方式。本节给出三成分的完整实现，对照 Phong 与 Blinn-Phong 的高光差异，并整理一套"看画面调参数"的实战对照表。

高光：反射方向的另一半答案

Lambert 只关心"光进了表面多少"，不管"出来多少奔着你的眼睛"。金属球上一枚晃眼的小白点——高光——恰好是"反射光恰好朝向观察者"的产物。Phong 模型的思路直白：算出反射光方向 R，拿它与"指向观察者的方向 V"做点积，重合程度越高高光越亮，再套一个指数把亮斑收窄。

Blinn-Phong 是同一条思路的省事版：不显式算反射向量，改用半程向量 H——L 与 V 的角平分线。H 离法线越近，说明反射方向与视线越接近，高光越强。两者的高光在视觉上几乎等价，但 Blinn-Phong 少一次向量反射运算，且在法线贴图场景下表现更稳，成了事实标准：

vec3 V = normalize(uViewPos - vWorldPos);   // 片元指向相机
vec3 H = normalize(L + V);                  // 半程向量：光与视线的角平分线
float spec = pow(max(dot(N, H), 0.0), uShininess);
​

指数 uShininess 直接控制亮斑大小：8 左右是大而软的光斑（粗糙塑料），256 以上是针尖般的锐利反光（抛光金属）。注意 dot(N, H) 同样要 max(..., 0)——光源在物体背后时 H 与 N 的点积为负，pow 一个负数在不同驱动上会给出不同结果，包括 NaN。

完整的三成分实现

把上一节的 Lambert 代码整体保留，插入高光段，就是一份可编译的 Blinn-Phong：

// 片元着色器：环境光 + 漫反射 + Blinn-Phong 高光
#version 330 core
in vec3 vNormal;
in vec3 vWorldPos;
out vec4 FragColor;

uniform vec3 uLightDir;
uniform vec3 uLightColor;
uniform vec3 uBaseColor;
uniform vec3 uAmbient;
uniform vec3 uViewPos;       // 相机世界坐标
uniform float uShininess;    // 高光锐度：8 到 256
uniform float uSpecStrength; // 高光强度：0.1 到 1.0 常见

void main() {
    vec3 N = normalize(vNormal);
    vec3 V = normalize(uViewPos - vWorldPos);
    vec3 L = normalize(uLightDir);

    // 成分之一：环境光兜底
    vec3 ambient = uAmbient;
    // 成分之二：Lambert 漫反射
    float ndl  = max(dot(N, L), 0.0);
    vec3 diffuse = uLightColor * ndl;
    // 成分之三：Blinn-Phong 高光
    vec3 H = normalize(L + V);
    float spec = pow(max(dot(N, H), 0.0), uShininess);
    vec3 specular = uLightColor * spec * uSpecStrength;

    vec3 color = uBaseColor * (ambient + diffuse) + specular;
    FragColor = vec4(color, 1.0);
}
​

注意三成分的混合方式有讲究：环境光与漫反射乘物体本色（光被表面染色后反射），高光不乘本色（镜面反射基本保留光源原色）——这就是金属高光永远是灯的颜色、而不是物体颜色的原因。明白这一点，"塑料感"的一大来源就找到了：把高光也乘了本体色的材质，怎么看都像蜡制水果。

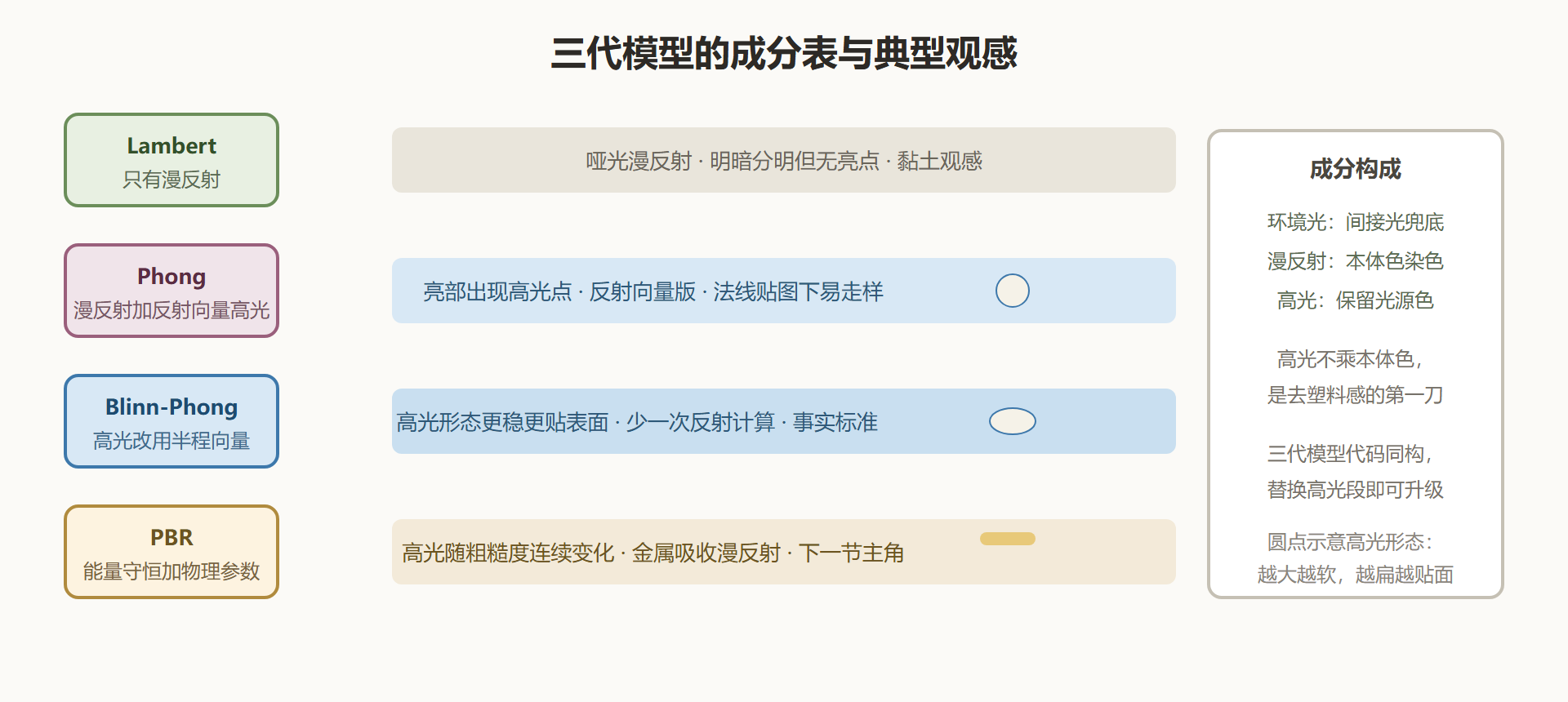

图：三代光照模型的成分与观感对照

看画面调参数：观感问题对照表

Blinn-Phong 的参数不多，但每个都对应一类典型观感问题。这张表建议存下来，调材质时逐条对照：

多光源的组织沿用第 3 章的 uniform 数组方案：每盏灯贡献一份 ambient + diffuse + specular，循环累加。光源循环是片元阶段的大头开销，肉眼可感的做法是按距离裁剪贡献趋零的灯。

⚠️ 常见坑：高光在低多边形大三角形上会出现"整块亮斑"而非光点——高光频率高于顶点密度时，插值追不上。解法是提高网格密度，或把光照挪进片元侧逐像素算（本节的代码已经是逐像素版，这个问题多见于把光照写在顶点着色器的老式管线）。

边缘光：一行代码的高级感

Blinn-Phong 的三成分之外还有一味廉价佐料值得添上——边缘光（rim light）。原理是菲涅尔效应的定性版：视线与表面越接近平行（掠射角），反射越强，物体轮廓边缘于是泛起一圈亮边。

// 加入现有 main 的任意位置：V 已在正文代码中算好
float rim = 1.0 - max(dot(N, V), 0.0);      // 掠射角越接近 1
rim = pow(rim, uRimPower);                  // 收窄亮边宽度，4 到 8 常见
vec3 color = base + specular + uRimColor * rim;
​

角色背光时的轮廓分离感、科幻界面的辉光边、卡通渲染的描边替代方案——全都指着这行代码。它与菲涅尔的正式版（6.3 节的 F 项）是同一个物理现象的粗细两版：要氛围用这行，要物理用下一节。

叠加时留个心眼：rim 乘的是独立颜色而不是本体色，且不参与能量守恒的账本——它是彻头彻尾的风格化武器，写实场景里权重宜低，否则轮廓泛光一过，塑料感反而回来了。

本节要点回顾

• 高光的几何：反射方向与视线的重合度；Blinn-Phong 用半程向量 H 等价替代，少一次反射运算；
• 三成分口诀：环境兜底、漫反射染本体色、高光保光源色，混合次序决定材质真实感；
• shininess 即材质：小指数软光斑配塑料，大指数锐光斑配金属，与强度参数配合调；
• 逐像素光照：高光密度高于顶点密度时必须逐像素计算，本节代码即标准形态。

经典光照到此封顶，它的经验参数终究是拟合的产物。下一节换上物理约束：PBR。
