5.1 D 触发器与时钟进程

5.1 D 触发器与时钟进程

本节摘要：D 触发器是时序逻辑的最小记忆单元，时钟进程是它的标准书写形式。本节讲清触发器的采样行为、同步与异步复位的两种句式与时序差异、时钟使能的两种写法，并给出逐段对照的波形验证方法。

记忆是怎么发生的

组合电路的输出跟着输入即时变化，D 触发器（数据触发器）做的事件截然不同：平时输出纹丝不动，只在时钟上升沿那一瞬，把 D 输入的值抄进输出 Q，然后继续纹丝不动。抄进来的值一直保持到下一个上升沿。这一"抄"就是数字系统的记忆机制：一个位的信息被存住了。

行为写成 VHDL 就三行核心：

library ieee;
use ieee.std_logic_1164.all;

entity dff is
  port (
    clk : in  std_logic;
    d   : in  std_logic;
    q   : out std_logic
  );
end entity dff;

architecture rtl of dff is
begin
  process (clk)                    -- 敏感表只有时钟
  begin
    if rising_edge(clk) then       -- 只在上升沿动手
      q <= d;                      -- 把 d 抄进 q
    end if;
  end process;
end architecture rtl;
​

敏感表只有 clk——上一章的配平法则在这里有个重要例外说明：进程里读了 d，但 d 只在时钟沿被采样，d 自己变化不该唤醒进程，所以只挂 clk 恰好正确。时序进程的标准形态就是"敏感表只有时钟 + rising_edge 判断"，记住这个形态，百分之九十的时序代码都是它的变形。

复位：给记忆一个确定的起点

上电瞬间触发器的值是未知的，复位负责把它拉到已知状态。两种风格，句式与时序都不同：

-- 同步复位：复位要等时钟沿才生效
process (clk)
begin
  if rising_edge(clk) then
    if rst = '1' then
      q <= '0';
    else
      q <= d;
    end if;
  end if;
end process;

-- 异步复位：复位一来立刻生效，不等时钟
process (clk, rst)
begin
  if rst = '1' then
    q <= '0';
  elsif rising_edge(clk) then
    q <= d;
  end if;
end process;
​

对比两段代码的三个差异点。其一，敏感表：同步版只有 clk（rst 只在时钟沿被采样）；异步版必须挂上 rst（rst 变化本身要唤醒进程）。其二，判断顺序：异步版 rst 判断在 rising_edge 外面，这是"电平优先于时钟沿"的语法表达。其三，波形表现：同步复位在 rst 拉高后的下一个时钟沿才清零；异步复位 rst 一拉高输出立刻归零。FPGA 的触发器硬件自带异步复位端，两种风格都能直接映射；工程惯例偏向异步复位、同步释放的折中方案，细节在第 8 章上板排障时结合真实案例再谈。

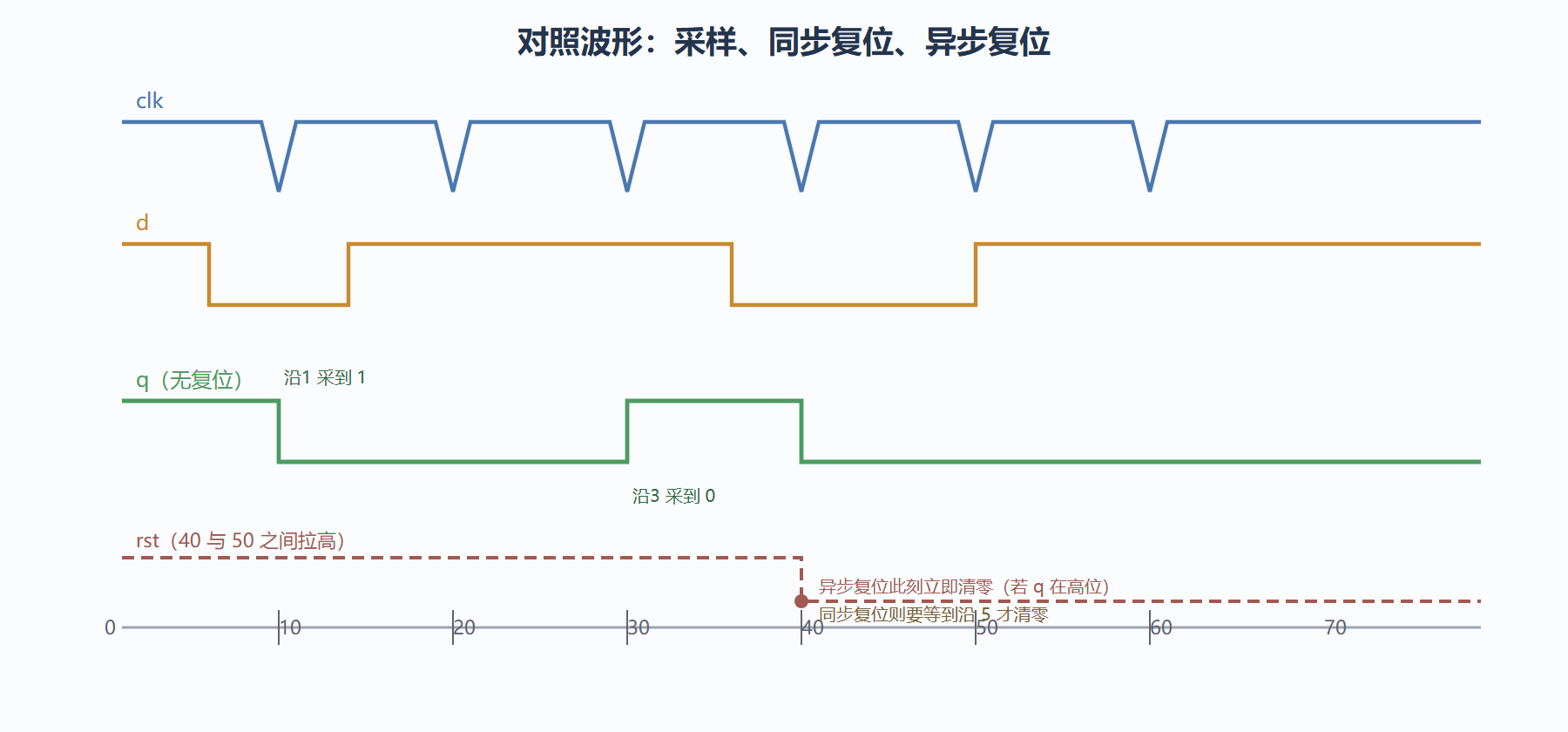

图：三种情形下的触发器输出波形

时钟使能：让触发器"隔拍工作"

很多场合需要"这个时钟沿要不要采样由条件决定"——这就是时钟使能。标准写法是在 rising_edge 判断里再套一层条件：

process (clk)
begin
  if rising_edge(clk) then
    if en = '1' then          -- 使能有效才采样
      q <= d;
    end if;                   -- 使能无效：保持原值（这是想要的保持，不是锁存器）
  end if;
end process;
​

注意这里的"不赋值就保持"与第 3 章的锁存器雷区并不冲突：锁存器发生在组合进程的不完整赋值；时钟进程里"跳过赋值"意味着触发器保持原值，映射的正是触发器的保持行为，完全正确。区分二者只需一句话：时钟沿下的不完整赋值是保持，无时钟的组合路径不完整赋值才是锁存。

验证环节沿用第 1 章的测试台骨架：时钟进程加激励进程，d 与 rst 按时间表翻转。逐段核对波形：找到每个上升沿，标出此刻 d 的值，确认 q 在沿后等于该值；再人为制造一次"复位与时钟沿同时到达"，对比同步与异步两个版本的输出差异。这个实验做一遍，复位时序的争论你就有了亲手测过的答案。

⚠️ 常见坑：在同一进程里对同一信号既写时钟沿赋值又写组合赋值，或者用 d 的下降沿、双沿混合驱动——综合器要么报多时钟域错误要么综合出不可预期的电路。一条铁律：一个进程一个时钟，永远只用一个沿。

💡 关键直觉：触发器 = "抄写员"。平时不动作，时钟沿一到，把眼前（D 端）的内容抄到本子（Q 端）上。复位是"把本子擦干净"，同步擦要等抄写节拍，异步擦随时动手。

本节要点回顾

• 标准形态：时序进程 = 敏感表只有时钟 + rising_edge 判断；
• 同步复位嵌在沿内、慢一拍但抗毛刺；异步复位在沿外、立即生效但释放要小心；
• 时钟使能是在沿判断内加条件，跳过即保持；
• 保持不等于锁存：时钟进程的"没赋值"是触发器本色，组合进程的"没赋值"才是雷；
• 一个进程一个时钟一个沿：多时钟域要靠跨域同步手段，别在一个进程里硬来。

实战延伸：复位策略的选择

复位分同步复位和异步复位：

-- 异步复位
process(clock, reset)
begin
    if reset = '1' then
        q <= '0';
    elsif rising_edge(clock) then
        q <= d;
    end if;
end process;

-- 同步复位
process(clock)
begin
    if rising_edge(clock) then
        if reset = '1' then
            q <= '0';
        else
            q <= d;
        end if;
    end if;
end process;
​

异步复位的优点：复位立即生效，不依赖时钟；缺点：复位释放是异步的，可能导致时序违例（recovery/removal）。

同步复位的优点：复位释放与时钟同步，避免 recovery/removal 问题；缺点：复位必须等下一个时钟沿生效。

工程实践

现代 FPGA 设计推荐异步复位 + 同步释放（async assert, sync deassert）：

process(clock, reset_async)
begin
    if reset_async = '1' then
        sync_reg <= '0';
    elsif rising_edge(clock) then
        sync_reg <= '0';  -- 同步释放
    end if;
end process;

-- 用 sync_reg 作为下游逻辑的复位信号
​

这种写法既保留了异步复位的快速响应，又避免了异步释放的时序风险。Xilinx 和 Intel 的官方应用笔记都推荐这种模式。
