6.3 仿真调试与波形阅读
6.3 仿真调试与波形阅读
本节摘要：断言报错只是起点，根因藏在波形里。本节讲波形工具的核心操作（分组、着色、测量、信号搜索）、从错误现象逆向回溯根因的推理路径，以及毛刺与 delta 效应在波形中的典型长相。
波形工具的四板斧
GTKWave 与各厂商的波形查看器操作大同小异，高效的用法是四板斧。分组：把相关信号拖进同一组、按数据通路排序（输入组、控制组、状态组、输出组），眼睛不用来回跳。着色：给时钟固定一个颜色、给被怀疑的信号标红，视觉搜索快一个量级。测量：两个光标夹住一段波形，直接读出周期、延迟、脉宽——口算纳秒是调试大忌。搜索：按信号值搜索（比如"carry 的下一次上升沿"、"q 等于 9 的时刻"），长仿真里手动翻波形等于自罚。
逆向回溯是核心方法论：从"错的输出"出发，找它最近的驱动源，判断驱动信号本身对不对——驱动信号也错就再上一层，驱动信号对了就说明写它的那段逻辑有毛病，直接回到代码。这个流程每一步都在缩小怀疑范围，比从头通读代码快得多。
实战：一次完整回溯
用第 5 章计数器假设一个 bug：波形里计数到 9 后下一拍出现了 10 而不是 0。回溯过程：输出 q 的驱动源是内部信号 cnt，cnt 在 9 之后确实变成了 10——cnt 也错。cnt 的写逻辑在时钟进程里，条件是 if cnt = MAX then 归零 else 自增。报错时刻 cnt 是 10，说明"cnt 等于 MAX"的判断没生效。检查 MAX 的实际值——测试台 generic map 传的是 9 吗？跳到实例化处一看，传成了 15。根因不在设计代码，在测试台的参数！修复、重跑、断言全绿。这个案例的教训很典型：回溯追到"驱动信号对但结果错"时，怀疑对象要从代码转向参数与连接。
毛刺与 delta：波形里的两种"幻觉"
毛刺（glitch）是组合逻辑的中间产物：多路信号经不同长度路径到达同一门，输出在稳定前抖一下。波形工具若关闭"delta 展开"，毛刺可能显示为一条细红线（X 态闪烁）。仿真里看到的毛刺提醒你：这段组合输出如果直接当使能或时钟用，上板必出事；用寄存器打一拍再消费，毛刺就被滤掉。delta 效应是另一种"看不清"：两个信号在同一仿真时刻先后变化，波形上完全重叠。判断"谁先谁后"不能靠眼睛，要用两个光标加放大，或干脆在测试台里加断言显式比较。第 3 章"串三级反相器"的实验值得在波形里重做一遍，亲眼看 delta 如何让"同一时刻"内部仍有先后。

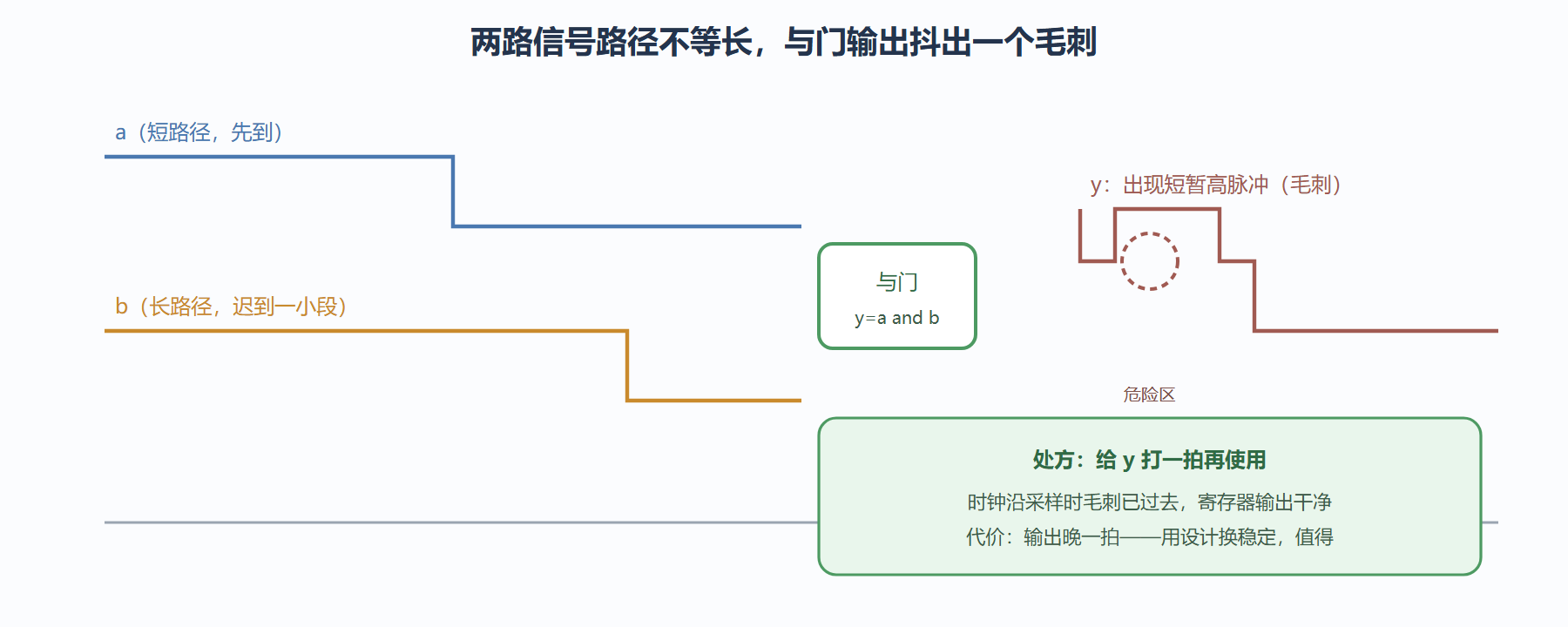

图：一次典型毛刺的产生与消除
让仿真替你加班：三种提速习惯
调试效率还有三个习惯层面的提升。其一，用断言代替人工检查点——能写成 assert 的检查绝不留给人眼，上一节的纪律在调试期同样有效。其二，缩小时间窗：长仿真报错在最后一秒，不必从头跑满——把激励进程里报错前的等待时间临时压缩，快速复现；定位后再恢复全量。其三，保存波形配置：GTKWave 的分组着色可以存成配置文件，下次打开不用重新拖——调试同一个模块往往要开几十次波形，这项投资回报率极高。
⚠️ 常见坑：仿真行为正确、上板行为错误，怀疑清单第一项永远是"测试台激励是否贴真实时序"。测试台的完美时钟、零延迟复位在真实世界不存在；关键模块的测试要加"时钟抖动、复位慢释放、输入异步到达"这类污染场景，验证鲁棒性而不是验证理想国。
💡 关键直觉：波形是"案发现场录像"，断言是"报警器"。报警器响了你才来看录像，看录像的顺序永远是从尸体（错误输出）倒着查凶手（根因逻辑），不是从开场（时钟复位）顺着看。
本节要点回顾
- 四板斧：分组、着色、双光标测量、按值搜索，波形操作熟练度决定调试速度；
- 逆向回溯法：从错误输出追驱动源，信号错就再上一层，信号对就查写逻辑或参数；
- 毛刺源于路径差：组合输出直接消费有风险，寄存一拍换稳定；
- delta 重叠不可肉眼分辨：判断先后用断言或放大工具；
- 加污染场景：抖动时钟、慢复位、异步输入，验证鲁棒性而非理想条件。
实战延伸：波形阅读的 4 个层次
第一层：信号值层——看每个信号的 bit 值是否符合预期。这是基础但容易淹没在细节里。
第二层：信号时序层——看信号之间的相对时序关系。时钟沿、数据有效、握手信号的配合。这一层能发现"采样边沿错位"类问题。
第三层：状态机层——把状态机的状态信号和转移条件画出来，验证状态转换图。这一层能发现"状态机卡死"或"非法转移"。
第四层：覆盖度层——用 simulator 的代码覆盖率工具（ModelSim COV、Vivado xsim coverage）看哪些代码行没被触达。覆盖率 100% 不代表无 bug，但低覆盖率一定有问题。
工具提示
GTKWave 是开源波形查看器，支持 VCD/FST 格式。Vivado 自带波形查看器集成在 IDE 里。ModelSim 的 waveform 窗口是商业标杆。
VCD 文件可能很大（数 GB），用 FST 格式（GTKWave 原生）压缩比高 5-10 倍。Vivado 默认输出 VCD，可以转 FST。
反例
"波形没问题就是没问题"——波形只能验证"运行过的场景"，不能验证"没运行的场景"。覆盖率工具和 PSL 断言是补充。
实战延伸：常用 waveform 快捷键
GTKWave 的高频快捷键：
Shift+滚轮= 水平缩放Ctrl+滚轮= 垂直缩放g= 跳转到时间Home= 跳转到 0End= 跳转到末尾- 双击信号名 = 修改显示格式（二进制/十六进制/有符号/无符号）
Vivado Simulator 的 IDE 模式：
- 左侧 Scope + Objects 窗口看信号树
- 右侧 Waveform 窗口看时序
F2切换进制显示
VCD vs FST 选型
- VCD 通用，几乎所有仿真器都支持，但文件大（数 GB）
- FST GTKWave 原生，压缩比高（5-10x），但只有 GTKWave 完整支持
- 商业仿真器有私有格式（ModelSim .wlf），不能跨工具
工程建议：CI 流水线里转 FST，本地用 FST 调试，需要提交问题时转 VCD 兼容。
