2.4 把超导测出来：四引线法与磁化率

2.4 把超导测出来：四引线法与磁化率

本节摘要：临界参数写在纸上是三条线，测在台上是三套纪律。本节走完超导测量的两个基本功：四引线法如何把引线电阻和接触电阻从读数里摘出去，磁化率测量如何独立确认新相出现；再给出判据电流的标准定义。读完你应当能搭一套可信的电阻-温度测量，并识别至少五类常见假信号。

动手之前：测量对象决定接线方式

先想清楚一个数量级问题：我们 要测的信号有多小？铜在常温电阻率约 1.7×10⁻⁸ 欧姆·米，一根一米长、截面一平方毫米的铜引线电阻约 0.017 欧姆；而超导转变后样品电阻的读数上限，往往压在 10⁻⁸ 欧姆以下——引线自身比样品"粗"六个量级。如果用最朴素的两根线又测电流又读电压，电压表读到的几乎全是引线和焊点的贡献，样品本身被淹没。四引线法就是为此而生：往样品上接四根线，外侧两根通电流，内侧两根只接高阻抗电压表、不通过电流。电压引线上没有电流，就没有压降，读到的纯粹是样品两点之间的电压。原理一句话，价值千金。

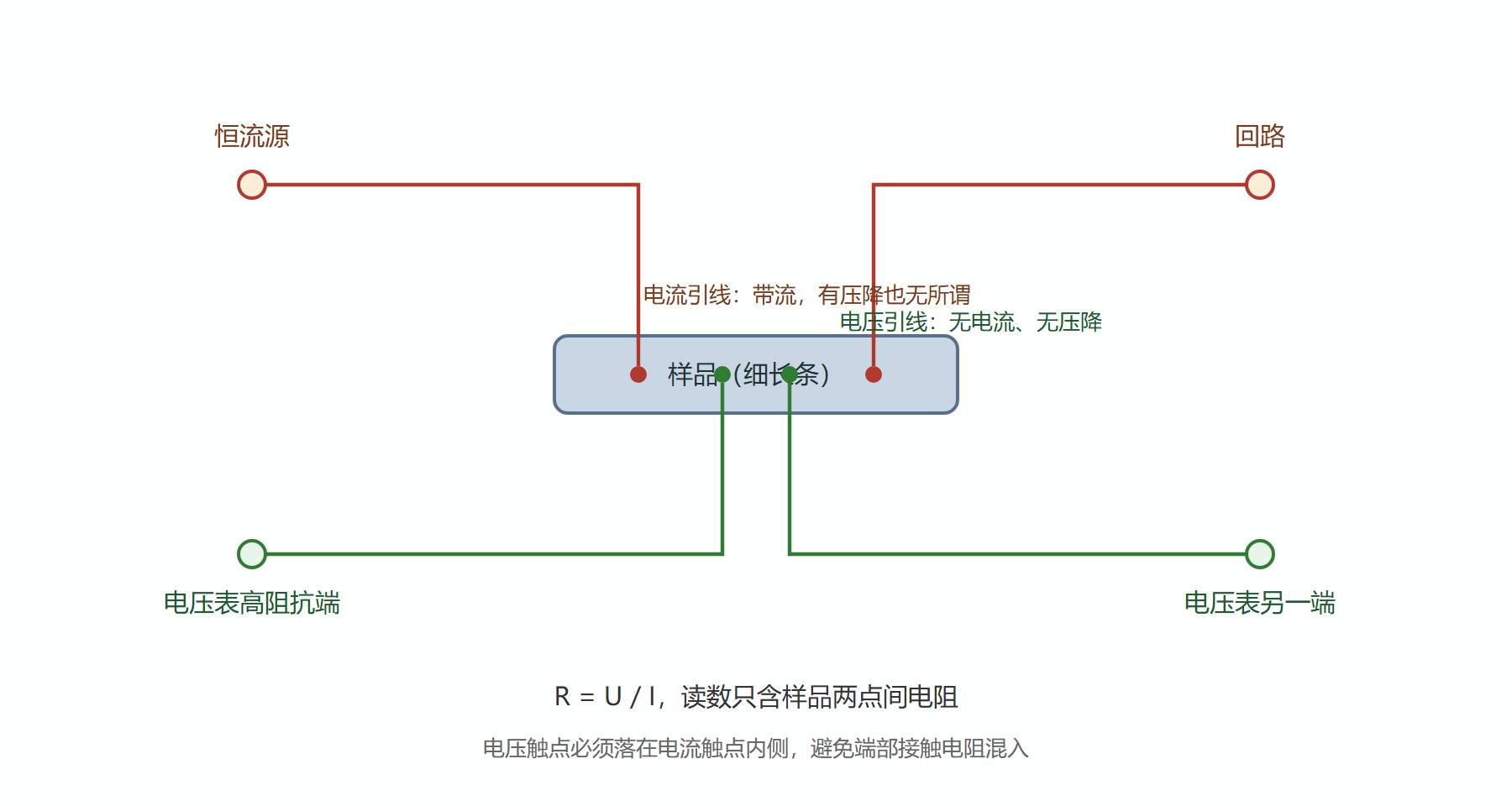

图：四引线法接线示意

实操细节常被低估，逐条过：

电压触点要在电流触点内侧，否则接触电阻按分流比例混进读数。接触方式选压接或铟球焊，普通锡焊的助焊剂残渣和焊料低温性能都会引入假象；对易损样品（薄膜、带材）常用弹簧压针。测量电流取小——电流大了自场就把样品推近临界（别忘了 2.3 节），转变温度会被自己压低；常规做法是在两三个电流档各测一遍，转变位置不随电流移动才算数。热电势是低温测量的隐形杀手：样品两端温差在几微伏量级上即可伪造"剩余电阻"，对策是电流反向取平均，或用交流法配合锁相放大。

概念拆解：一条合格的电阻-温度曲线长什么样

拿到数据先看五件事，顺序固定：

一，正常态段是否干净——高温段电阻随温度线性下降、无台阶无毛刺，说明样品和接触没大问题。二，转变是否骤降——优质样品的转变宽度（电阻从九成跌到一成的温度区间）应远小于一开尔文；宽度异常说明成分不均、氧含量梯度或测量电流过大。三，转变后是否"真平"——零电阻段的读数应稳定在噪声底，不随时间漂移（漂移提示热电势未消干净）。四，升降温是否可逆——两条路径的曲线应重合，明显滞后提示测量电流自场或样品应力。五，换电流档复测——转变位置移动超过零点一开尔文，回去降电流。

满足五条，这条曲线才有资格当 Tc 的出处。第一条到第五条逐条排除的，正是初学者数据表里最常见的五类假信号。

磁化率：独立的第二证据。 电阻法看通路，磁性法看体积，两者互不隶属。交流磁化率法把样品放进小线圈，通微弱交变场，测线圈感抗的变化：样品进入超导态的瞬间，抗磁屏蔽让线圈等效电感跳变，锁相放大器把这个跳变画成一条陡峭的台阶曲线。台阶的位置与电阻法转变点应在误差内一致；台阶的面积正比于超导体积分数，还能顺手检验样品的"成色"——颗粒样品、弱连接样品在这里原形毕露。条件更好的实验室加测比热：转变处一个尖峰（常规超导体跳变幅度与电子比热系数之比约 1.43，BCS 的又一处签名），三条独立证据凑齐，材料"是超导体"的判断才算闭环。

判据电流：临界值必须先定义才存在。 2.3 节说过，超导的电流-电压曲线没有数学意义上的跳变，只有急弯。工程上先约定判据，再从曲线上读数。主流判据取每厘米样品长度一微伏的电压降（早期用一微伏绝对值，后统一为电场判据）；带材行业另用电阻判据（如零点一微欧·厘米）。同一条曲线，不同判据读出的电流能差百分之几到十几，所以严谨的测试报告必须写明：判据、温度、磁场大小与方向、样品长度与宽度、电压触点间距。五要素缺任何一项，这个"临界电流"数字都没法跟人对话。

演练：读一组测量数据找问题

一次学生实验给出如下记录（意图：测某铌样品的 Tc）：

仪器：四引线，恒流 10 mA，纳米伏计，温控仪 2 K 至 300 K
记录 A：降温测得转变于 9.3 K，宽度 0.05 K，零电阻段噪声底约 2 nV
记录 B：升温复测，转变出现在 9.5 K，宽度 0.08 K
记录 C：把电流改到 50 mA 降温复测，转变移到 9.1 K，宽度 0.3 K
​

逐条诊断：记录 A 本身合格——转变窄、噪声底低。记录 B 与 A 差 0.2 开尔文且升温偏高，典型原因有两个：温度计与样品间热滞后，或 10 毫安自场已轻微压低降温侧读数；先检查热接触（样品胶、温度计安装），再把电流降一档复测。记录 C 的转变位移和展宽是自场过载的标准相——50 毫安在毫米级样品上产生的自场已不可忽略，退回 10 毫安以下。结论：这套装置只要控制电流、改善热接触，就能产出可信数据；问题全在规程，不在硬件。

💡 关键直觉：超导测量的所有规程都指向同一件事——别让测量行为本身惊动被测对象。电流要小到不自场扰动，温度计要贴到无滞后，磁场要弱到不破坏态。测量像拍照，快门按重了，鸟就飞了。

FAQ：为什么不能直接用万用表二极管档量一下？

因为欧姆表内部有恒流源且电流未知（毫安级），既可能把样品推过临界，读数里又混满引线电阻；更糟的是低温下表笔与样品的接触状态完全失控。用一个未知电流、未知接线的装置去验证一个亚毫欧的现象，得到的任何"通""断"结论都没有信息量。这不是仪器贵贱的问题，是方法论问题。

关于临界温度的定义口径还有一层值得补：同一条转变曲线其实藏着三个数——起点（偏离正常态线性处）、中点（正常态电阻一半处）、终点（进入零电阻处）。不同文献取的口径不同，读取的 Tc 可以相差一两个开尔文，宽度大的样品差得更多。审数据时的自保动作是问清口径，或者干脆把整条曲线要来自己读。判据电流同理：除每厘米一微伏的电场判据外，还有取残余电阻比例的电阻判据、以及直接目测拐点的作图判据，同一根带子读出的电流差异能到一成。测量数据的价值不在数字本身，而在数字携带的完整口径——这套纪律贯穿超导测量七十余年，从未过时。

接触电阻也值得给个量级：干净压接的铜-铌接触可以做到微欧级，而氧化了的焊点能到毫欧级——差三个数量级。四引线法虽然让电压读数与接触电阻无关，但接触电阻太大会让电流引线发热，反过来把样品温度抬高、把转变温度压低。所以低温测量的常识是：电流引线粗而短、压接面抛光涂铟、样品热沉充分。细节都在物理里。## 本节要点回顾

• 四引线法的价值：电压引线无电流，读数与引线电阻、接触电阻彻底无关。
• 合格电阻-温度曲线的五查：正常态线性、转变骤降、零电阻段平稳、升降温可逆、换电流档不动。
• 磁化率与比热是独立的第二、第三证据，体积分数与热力学性质各有各的口径。
• 判据电流先定义后测量：电场判据每厘米一微伏为主流，报告五要素缺一不可。
• 测量纪律的总纲：别让测量行为惊动被测对象。

到这里，"超导态存在与否"的三条红线与测量纪律都立住了。但最深的追问还悬着：为什么会有零电阻？为什么磁场被排斥？下一章进理论的阶梯——从唯象的伦敦方程，一路爬到 BCS 的库珀对。
