5.2 冗余原理与无扰切换
5.2 冗余原理与无扰切换
本节摘要：冗余不难在"装两台"，难在两台如何步调一致、坏了哪台谁说了算、切换瞬间现场为什么不动。本节拆解控制器热备冗余的同步机制、故障判定与切换时序，以及电源、网络、I/O 冗余的配套设计，讲清"无扰"两个字的全部技术含量。
热备：不是两台各自为政
控制器冗余的主流形态是1 比 1 热备：主控制器执行控制并驱动输出；备控制器通电运行、执行同样的运算但输出通道不驱动现场；主控制器持续把自己的状态广播给备控制器，备控制器实时跟踪。与冷备（备机断电，故障后人工启动）和温备（备机运行但不跟状态）相比，热备的切换时间从小时级、分钟级压到百毫秒以内，代价是状态同步的持续开销。
同步什么？三样东西：组态版本（控制方案的代码与参数，版本号校验，不一致拒绝接管——防止备机拿旧方案控制现在的装置）、回路运行状态（手自动状态、给定值、积分项累积值——4.1 节的积分跟踪在这里再次出场，备机的 PID 内部状态与主机保持镜像，接管后输出从"记忆中的位置"继续）、I/O 映像（主机对现场的读数，备机同步使用，保证接管后运算输入连续）。
故障判定与切换时序
谁判定主机该下岗？层层设防：主机自身看门狗超时（程序跑飞）、自诊断检出致命故障（内存、电源），都会主动让权；备机侧通过心跳监测主机——主机每个控制周期（或更密的节拍）发心跳报文，备机连续数个周期收不到，即判定主机失联。双重判定避免误切换：主机自己说"我不行了"最可信；备机说"你失联了"要小心——可能是网络问题而非主机故障，所以备机判失联后会再核对冗余网络的独立通道。

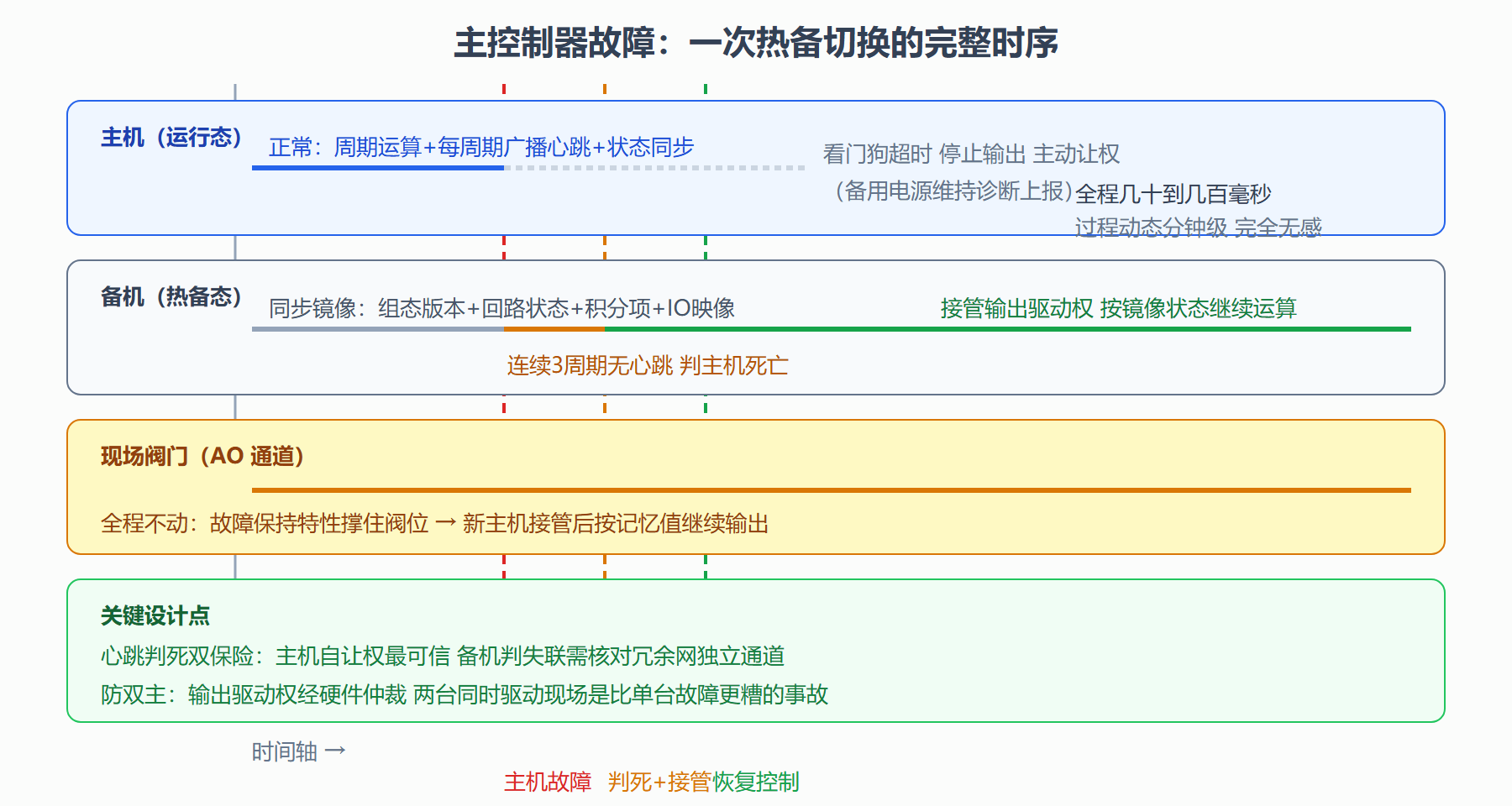

切换的完整时序（以主机看门狗超时触发为例）：零时刻主机故障，输出保持（AO 模块的故障保持特性顶住现场阀门位置）；备机在几个心跳周期内（几十毫秒）确认异常；接管输出驱动权（部分架构经硬件仲裁电路防止双主——两台同时驱动现场是比单台故障更糟的事故）；备机从镜像状态继续运算，输出值与主机故障前一致，现场阀门几乎无感。全程典型在几十到几百毫秒，对百毫秒级控制周期、分钟级过程动态而言，过程根本"感觉不到"这次换脑。
图：冗余切换时序图
电源与网络：冗余的左右护法
控制器冗余孤掌难鸣，配套两翼必须同步冗余。
电源冗余：双路交流输入（取自不同母线段，最好不同变压器），经冗余电源模块直流母线并联，任一路失电零切换。机柜级的双电源分配要把 I/O 机架、网络设备一并覆盖——控制器活着、机架断电，回路照样瞎。
网络冗余：控制网络典型双网并行（A 网 B 网物理独立敷设，最好走不同桥架路径——防一根桥架被挖断带走双网），设备双端口同时收发，单网故障零切换或亚秒级自愈。网络冗余还要防广播风暴与环路：冗余环网靠环网协议在故障时改道，环上任何一点断开，毫秒级重新收敛。
⚠️ 共因失效是冗余的头号杀手：两台控制器插在同一个机架、共享同一台风扇、同一排电源端子——风扇停转，两台一起过热死机，冗余形同虚设。审计冗余设计时永远多问一句：这两个"独立"设备有没有共享的命门？
I/O 与执行器：冗余的最后公里
关键回路的冗余要延伸到 I/O 与执行侧：重要测量双通道分置不同模块（防一块模块故障带走双通道）、三取二测量用于联锁（5.3 节展开）、关键切断阀配双电磁阀或冗余定位器。工程评审中最常见的漏洞就是"控制器双了、阀门单着"——串联链的可用性由最弱环节决定，第二章的公式在这里收口。
切换测试：冗余的验证仪式
冗余系统交付与大修后必须做切换试验：运行中拔主控制器（或触发模拟故障），观察回路输出、阀门动作、操作员报警记录，确认无扰动、无超时、无双主。同样要测单网断网、单路电源失电。不做切换试验的冗余系统，等于没验过的灭火器——它的可靠性只存在于说明书里。第九章的投运流程里，这是必经关卡。
本节要点回顾
- 热备三同步：组态版本（不一致拒绝接管）、回路状态（含积分项镜像）、I/O 映像
- 切换判定双保险：主机自让权最可信，备机判失联须核对独立网络通道，防误切换
- 切换时序：故障保持顶住阀位、几十到几百毫秒完成接管，过程无感；硬件仲裁防双主
- 两翼配套：双路电源覆盖到机架与网络设备，双网独立路径敷设防共因
- 共因失效是冗余头号杀手：共享机架、风扇、端子都会让"双份"变"一份"
- 切换试验是冗余的验证仪式，交付与大修后必做
控制层面做到了"坏而不倒"，但流程工业还有"倒也不许出事"的底线——下一节讲 SIS 安全分层。
无扰切换的实现细节
主备控制器切换的"无扰"是怎么实现的？关键在于备用机对主机的状态持续跟随：主控制器每个周期把关键状态（每个 PID 回路的输出值、积分项状态、手自动模式）通过冗余通信链路同步给备机。切换发生时，备机不是"从头算起"而是"从同步点继续"——回路输出无跳变。实现上的细节难点有三：其一，同步的实时性（状态同步的周期要比扫描周期密，否则切换瞬间输出用旧值）；其二，两机输出仲裁（正常运行时只有主机驱动输出，主备切换由硬件仲裁电路决定谁有输出权，防止双机同时驱动）；其三，切换测试的真实性（切换测试要在带载状态下做——空载切换成功不代表带载切换无扰，负载的电流冲击与通信延迟会放大切换缺陷）。给验收工程师的检查点：切换瞬间抓每个关键回路的输出趋势，跳变超过量程 1% 即为无扰失败——这条标准要写进 FAT 报告。
补冗余的三个"隐性失效"模式，它们比显性故障更危险。隐性失效一，备机早已不健康：心跳还在但备机的内存或 CPU 已有故障，切换时才发现备机起不来——防线是备机的自诊断与周期性切换演练。隐性失效二，切换风暴：主备通信链路抖动导致频繁切换，每次切换虽无扰但累计的状态同步误差会让控制质量退化——防线是切换次数的监控与告警。隐性失效三，同步数据的选择性丢失：状态同步报文只丢了关键回路的数据，切换后个别回路输出跳变——防线是同步报文的完整性校验（每个回路的同步数据带序号，丢失即告警）。三个模式的共性：冗余系统自身也需要被监控——"冗余在但冗余失效"的状态比"没有冗余"更迷惑人。把冗余健康度（同步状态、切换记录、备机自检）加进操作员画面与工程师巡检，冗余才真正履行它买来的承诺。
