5.3 安全仪表系统SIS与DCS的关系

5.3 安全仪表系统SIS与DCS的关系

本节摘要：DCS 的职责是让过程平稳运行，SIS 的职责是在过程越出安全边界时把它带停。本节讲两者的职责分工、为什么必须相互独立、SIL 定级与三取二表决的机理，以及两者在操作与维护层面的正确耦合方式。

一个比喻先立骨架：油门与安全气囊

DCS 像油门与方向盘，时刻调节，追求平稳高效；SIS 像安全气囊与自动紧急制动，平时完全沉默，只在越界的瞬间一次性、不可逆地行动。两者的设计哲学因此截然相反：DCS 讲"连续、平滑、可调"，SIS 讲"确定、简单、宁停勿误"。方向可以不同，位置必须分开——气囊的传感器不能借用油门的信号线，这就是本章反复强调的独立性的朴素版。

分工：调节归 DCS，保护归 SIS

具体到一座加氢装置：反应温度超温联锁、循环氢中断停炉联锁、高压分离器液位超高切断——这些"越界即动作"的功能属于 SIS；而温度维持在设定值、液位控制在正常范围，是 DCS 的日常工作。两者的边界在工程上用安全要求规格书（SRS）写死：每个安全仪表功能（SIF）的触发条件、动作后果、响应时间、可靠性等级，一一列表，作为 SIS 设计的唯一依据。

为什么调节与保护要分成两套系统？核心是失效独立。如果 SIS 功能寄生在 DCS 里，DCS 的任何一种失效——软件缺陷、组态错误、通信异常、被攻击——都会连带保护功能一起失效。历史上多起重大工业事故的调查都指向同一类根因：控制与保护共用系统，控制的故障吞掉了保护的最后一道防线。规范（IEC 61511）因此要求基本过程控制系统与安全仪表系统在控制器、传感器、执行器层面独立，仅允许在极有限且经论证的场景下共享。

SIL：给安全功能定级

安全完整性等级（SIL）是安全仪表功能可靠性需求的量化刻度，从 SIL1 到 SIL4，等级越高要求的危险失效概率越低。定级方法常用风险矩阵或保护层分析（LOPA）：评估事件后果严重度、发生频率、已有独立保护层的数量，算出"还缺多少风险削减"，折算成 SIL 等级。一个 SIL3 回路意味着其危险失效概率要压到每年千分之一到万分之一量级——这直接决定了它需要什么样的架构（比如三取二表决）与什么样的验证周期。

三取二表决（2003）是 SIL 回路的经典容错架构：同一测量装三台独立变送器，任意两台同时越限才触发动作。它的精妙在于同时压住两类错误：一台误报不会误停车（防"误"，即可用性），两台真越限必停车，且一台坏了只剩两台时依然能工作（防"拒"，即安全性）。对比二取一（任一越限即停，安全性高但易误停）与三取一（全部越限才停，可用性高但一台故障即拒动），2003 是化工装置高压高危回路的主流选择。

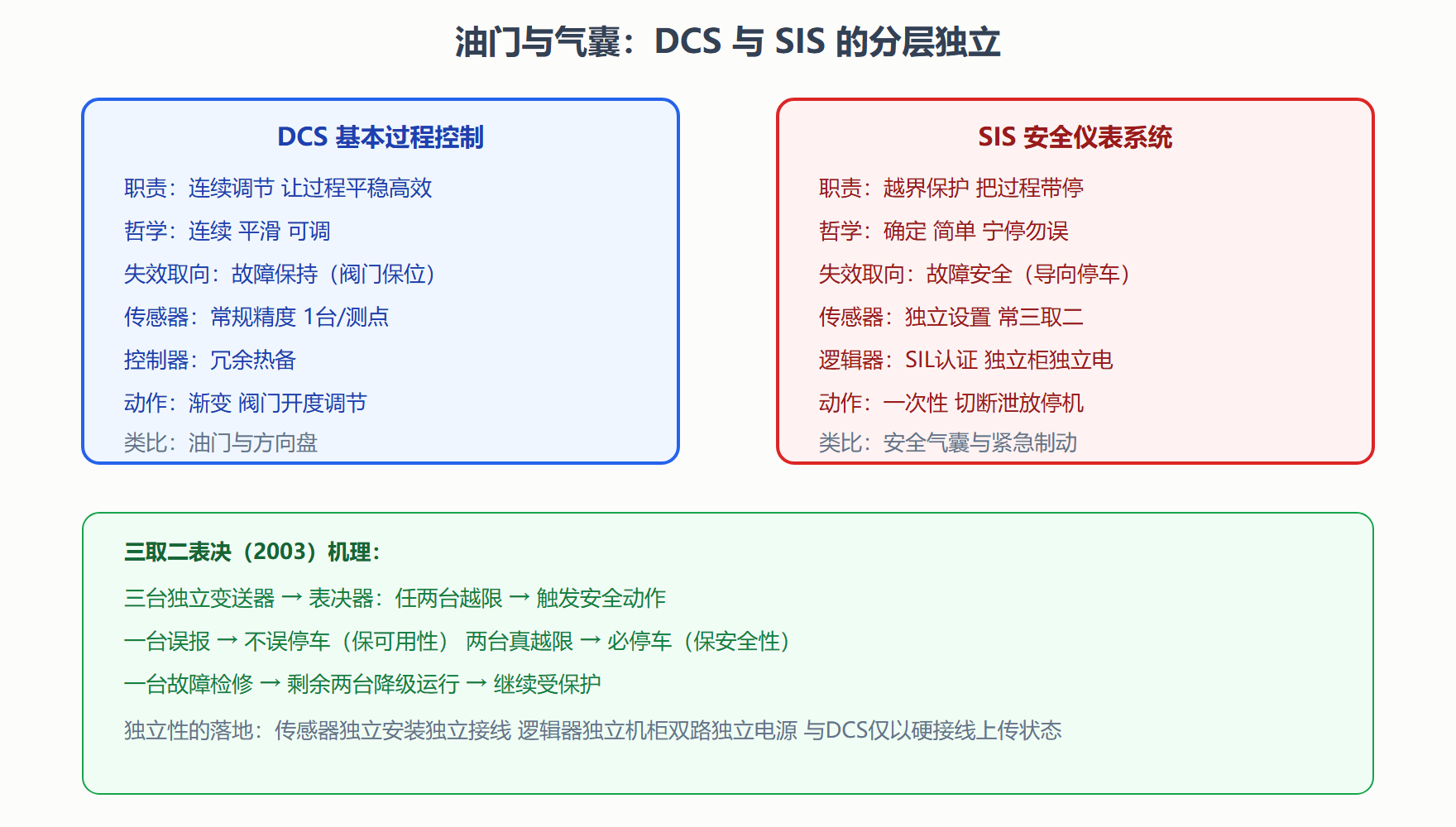

图：DCS 与 SIS 分层及三取二表决

独立性的工程落地

纸面上的"独立"要落成钢筋铁骨：SIS 逻辑求解器放在独立机柜、独立双路电源；SIS 传感器独立于 DCS 安装与接线（同一测点的 DCS 变送器与 SIS 变送器是两台设备，可能共用一个取源口——取源口的共因风险要在风险评估中论证）；SIS 最终执行元件（切断阀、电磁阀）独立于调节阀。DCS 与 SIS 之间允许的耦合仅限：SIS 向 DCS 上传状态与首出记录（硬接线或经网关单向传输），DCS 的操作画面可以显示 SIS 状态但绝不允许从 DCS 侧直接复位或旁路 SIS 联锁——旁路管理必须是 SIS 侧受控流程，带审批、带时限、带记录。

⚠️ 高频事故场景：开车阶段为了方便，把联锁旁路一挂了之，开车完成后忘记摘除。规范做法是旁路必须挂"限时牌"、逐日清点、交接班核对。联锁管理纪律是安全文化的试金石。

维护：证明它仍然可靠

SIS 的可怕之处在于平时沉默——你不知道它还能不能动。周期性验证（证明性测试）因此是强制的：按验证周期逐条测试安全功能（现场加信号、确认动作、记录测试时间与结果），验证周期由 SIL 计算反推（等级越高周期越短）。测试之外的日常依赖诊断覆盖率：SIS 逻辑器与 I/O 的自诊断持续上报，部分架构支持部分行程测试——切断阀定期小幅动作几个百分点，验证"还活着"而不影响过程。

本节要点回顾

• 职责分工：DCS 连续调节保平稳，SIS 越界保护带停车，边界由安全要求规格书定义
• 独立性是硬要求：控制系统的任何失效不得吞掉保护功能，控制器、传感器、执行器三层独立
• SIL 由风险定级（风险矩阵、保护层分析），等级决定架构与验证周期
• 三取二表决同时防误动与拒动，是高危回路的经典容错结构
• 旁路管理：限时、审批、记录、逐日清点；DCS 侧绝不许直接复位或旁路联锁
• 周期验证证明沉默的系统仍然可靠，验证周期由 SIL 计算反推

可靠与安全的物理防线筑好之后，还有一条看不见的战线——网络空间。下一节讲 OT 安全。

SIS 独立性的三条红线

SIS（安全仪表系统）与 DCS 的关系有一条铁律加两条红线。铁律：SIS 独立于 BPCS（基本过程控制系统，即 DCS）——独立的传感器、独立的逻辑解算器、独立的最终执行元件。理由不是技术做不到融合，而是共因失效的代价：DCS 的任何故障（软件 bug、组态错误、通信风暴）都不允许波及保护层，物理独立是最可靠的隔离。红线一，联锁逻辑不得写在 DCS 常规控制里——哪怕 DCS 有"安全功能包"，未经 SIL 认证的逻辑不算保护层。红线二，SIS 的旁路（维护旁路、强制）管理极其严格——旁路必须授权、限时、留痕、到期自动恢复，旁路状态未及时恢复导致保护失效是化工事故复盘的高频原因。理解 SIS 的正确姿势：DCS 是"让过程按意图走"，SIS 是"过程脱离意图时把损失封顶"——两者是驾驶与安全气囊的关系，气囊的结构独立于驾驶系统，是设计的起点而非可选项。

补 SIS 与 DCS 交互的具体设计规范。联锁与控制的交互信号有两类，处理方式不同。第一类，SIS 向 DCS 的单向状态信号（联锁动作了没有、旁路状态、第一原因）：硬接线送 DCS 的 DI 点显示与记录——方向单向（DCS 只读），保证 DCS 的任何故障不影响 SIS。第二类，DCS 向 SIS 的复位与投用信号：也用硬接线或安全通信，且 DCS 侧的操作要有权限与确认。绝对禁止的交互：SIS 的逻辑判断依赖 DCS 的数据（如用 DCS 算好的值做联锁条件）——这破坏了独立性；SIS 的最终元件与 DCS 的调节阀共用（切断阀兼调节阀要特殊设计与论证）。给项目工程师的检查问题：随便指一个联锁，回答它的传感器、逻辑、执行元件与 DCS 有没有任何共用——答不出来的项目，独立性审计就不该通过。SIL 验证是形式，独立性是实质，实质靠每一条信号线的物理走向保证。
