本节摘要：半导体合成生物学是写入端正在发生的代际跃迁：把亚磷酰胺化学的每一步反应搬到硅芯片表面，用光控或电控的电极阵列逐点驱动去保护与偶联，让合成位点的密度与并行度走摩尔式路线。2024 年头部团队完成了芯片级写入闭环的关键演示。本节讲清这条路线的原理、它与既有芯片合成的区别、对写入经济学的改写方式，以及它尚未兑现的承诺。

原理：把化学反应交给电极阵列

传统芯片合成的位点是"被动"的：试剂浇在整片芯片上，位点之间的差异靠空间掩模或预沉积的引物区分，去保护靠整片光照或酸洗。半导体路线把"驱动"下沉到每个位点：硅表面集成的电极阵列可以逐点施加电位，在指定位点精确触发电化学去保护——只有通电的位点才发生反应，其余区域保持惰性。这意味着序列的"寻址写入"从掩模工艺变成了电信号编程：换一批序列，不必换芯片、不必换掩模，改写驱动程序即可。

光化学路线是它的近亲：用光敏保护基与投影光路，把光刻的精度引入去保护步骤，激光逐点照射指定位点激活反应。两条路线的共同本质是"把合成的控制信号数字化"——控制粒度从整片降到单点，从掩模降到电/光信号。这一步的意义可以类比存储史上的那次跃迁：机械继电器变成晶体管，控制的数字化带来的不只是速度，更是可编程性与可量产性的分野。

2024 年的关键节点：微软研究院的团队完成了在半导体芯片表面的首批存储级写入演示——数据编码后直接在芯片表面完成合成，再经读取验证，闭环成立。演示的通量还很小，但战略含义明确：写入工位的所有关键化学步骤，都已在硅表面上各自打通，剩下的工程命题是把它们集成、放大、量产。

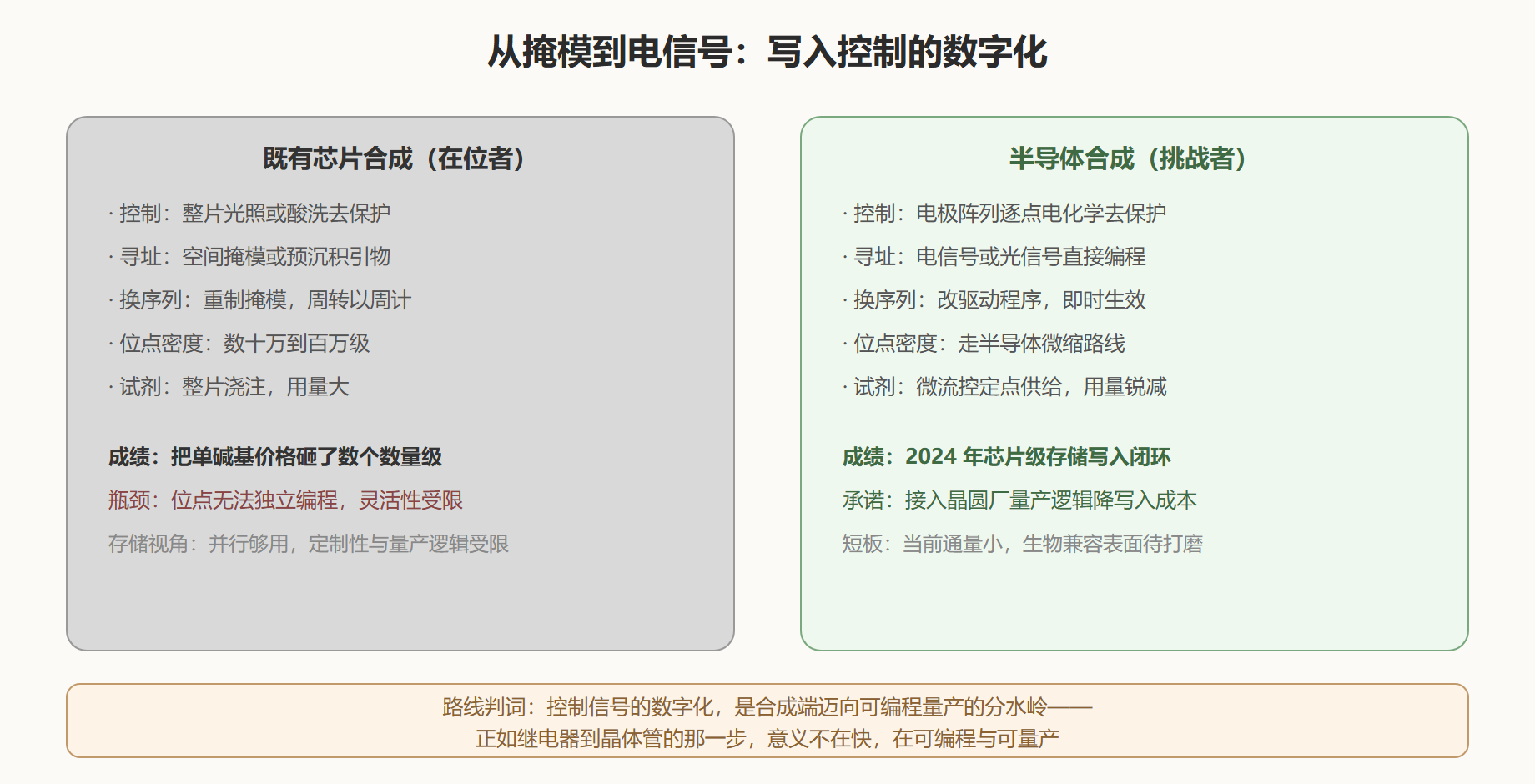

图：半导体合成路线的写入管线

与既有芯片合成的区别：为什么这次不一样

有读者会问：芯片合成不是 2000 年代就有了吗，半导体路线新在哪？区别有三层。第一层是控制粒度：既有芯片的位点一经制造就固定了行为，电极阵列的每个位点行为由电信号实时定义——合成"程序"与合成"硬件"第一次分离。第二层是试剂经济学：整片浇注改为微流控定点供给，试剂用量随位点面积而非芯片面积变化，昂贵单体的消耗锐减——这对按碱基计价的成本结构是釜底抽薪。第三层是供应链：既有合成仪是生物行业的小众设备，半导体路线把合成芯片放进晶圆厂的世界——那里有现成的光刻、封装、良率管理与规模经济。写入成本曲线若要再降两三个数量级，只能从这里借力。

对存储场景还有一层专门的红利：写入粒度与随机访问的契合。电极逐点激活意味着"按地址定点合成"在硬件层面成立——要补写某个文件的分块，直接点亮对应位点的电极，而不必重跑整批。第四章原型机选电化学芯片做合成舱，看中的正是这个性质；当位点密度再上一个数量级，定点合成将直接对接 5.3 节的归档包裹调度，写入端第一次具备"增量补写"的能力。

尚未兑现的承诺

冷静列一列这条路线还没交出的答卷。通量：芯片级演示的并行规模距离存储需要的万点、亿点还差几个台阶，位点密度的提升要对抗反应物扩散与串扰——这恰是 4.1 节讲过的并行化天花板。表面化学：硅表面与生化反应的兼容需要修饰层，修饰层的稳定性与一致性是良率的关键，也是目前公开数据最薄的环节。成本模型：晶圆厂逻辑的低价建立在巨额量产之上，存储市场在达到那个量级之前，可能要经历一段"小批量天价"的漫长爬坡期。历史地看，每个风险都有先例可循——闪存也曾经历良率爬坡与市场量级的鸡生蛋问题——但先例不保证兑现，这条路线的真实斜率要等量产数据说话。

对系统设计者，务实的姿势与 4.2 节酶法一节相同：路线中立。编码与接口保持可迁移，把"写入工位"抽象成可替换模块，等待两条挑战者路线（酶法与半导体）与在位者（既有芯片合成）的参数曲线跑出交点。

要点回顾

• 半导体路线的本质是写入控制的数字化：电极或光信号逐点驱动反应，合成程序与合成硬件分离，寻址写入变成可编程行为。
• 与既有芯片合成的三层区别：控制粒度、试剂经济学（定点供给对整片浇注）、供应链（接入晶圆厂规模逻辑）。
• 2024 年芯片级写入闭环是里程碑；对存储还有专门红利——按地址定点合成对接增量补写。
• 未兑现清单：位点密度、表面化学良率、量产前的小批量高价；系统设计者的功课依旧是路线中立、接口可迁移。

常见追问

这条路线与酶法是什么关系，竞争还是互补？ 表面是竞争——都在抢写入工位的未来；结构上是互补——它们攻的是化学法短板的两端。酶法攻"读长"：聚合酶没有偶联衰减，长链合成是它的天然主场；半导体攻"规模"：电极阵列的密度走微缩路线，晶圆厂逻辑管成本。若都兑现，未来的写入端可能是分工形态：长读长的定制文库交给酶法，海量归档的批量写入交给芯片。对系统设计者，结论照旧：接口抽象做好，路线让曲线自己分胜负。

光化学与电化学两条分支押谁？ 看场景。光化学的精度来自光刻，位点密度上限高，但光学系统的复杂度与光敏保护基的化学成本是长期税；电化学的驱动简单直接、芯片结构相对朴素，位点间的电场串扰是密度爬坡的拦路虎。两条分支都在 2024 年前后交出了可用的演示，分化格局类似当年测序仪的光学与纳米孔之争——最终大概率不是谁消灭谁，而是不同位点密度档位各占一段市场。

什么时候能看到芯片合成买回家？ 分两步。第一步是"买得起"：台式合成设备把芯片合成做进实验室预算，这一步已在发生，电化学原理的桌面仪器开始出现在采购目录里。第二步是"用得上"：设备的长读长、通量与保真同时满足存储级要求，这一步要等量产曲线。给采购者的实用建议：现在评估设备时，把"位点可编程性"与"表面修饰的可更换性"列为关键参数——它们决定这台机器三年后还能不能跟上新化学。

细节补全

半导体路线与存储的结合还有一个少有人谈的红利：工序合并。传统流程里，合成在合成仪、封存在封装线、质检在另一台设备；电极芯片上，合成位点的电信号本身就是质检传感器——电流曲线异常即可当场判定该位点产物不合格，省掉批次抽检的盲区。把制造与检验合并进同一个物理表面，是晶圆厂玩了几十年的成熟戏码，移植到分子合成几乎不需要发明新东西。这类"借来的成熟度"是这条路线最被低估的资产。
