6.4 修复手段决策树与收益量级
6.4 修复手段决策树与收益量级
本节摘要：修复手段没有优劣，只有合不合适：按违例类型、根因与代价选药。本节给出一棵可执行的决策树，并把每招的典型收益量级与副作用标成表——建立违例先动哪三招、保持违例为什么先插延迟、什么时候必须请 RTL 下场。
别以为手段越多越好修。收敛工作的混乱往往来自手段的滥用：上来就换最强驱动、逢违例就插 buffer，结果功耗与拥塞失控、两本账互相踩踏。本节把手段按"两本账、根因类型、收益代价"组织成决策树，让每一次修复都有依据、有量级预期、有副作用清单。
一、决策树：按根因分流

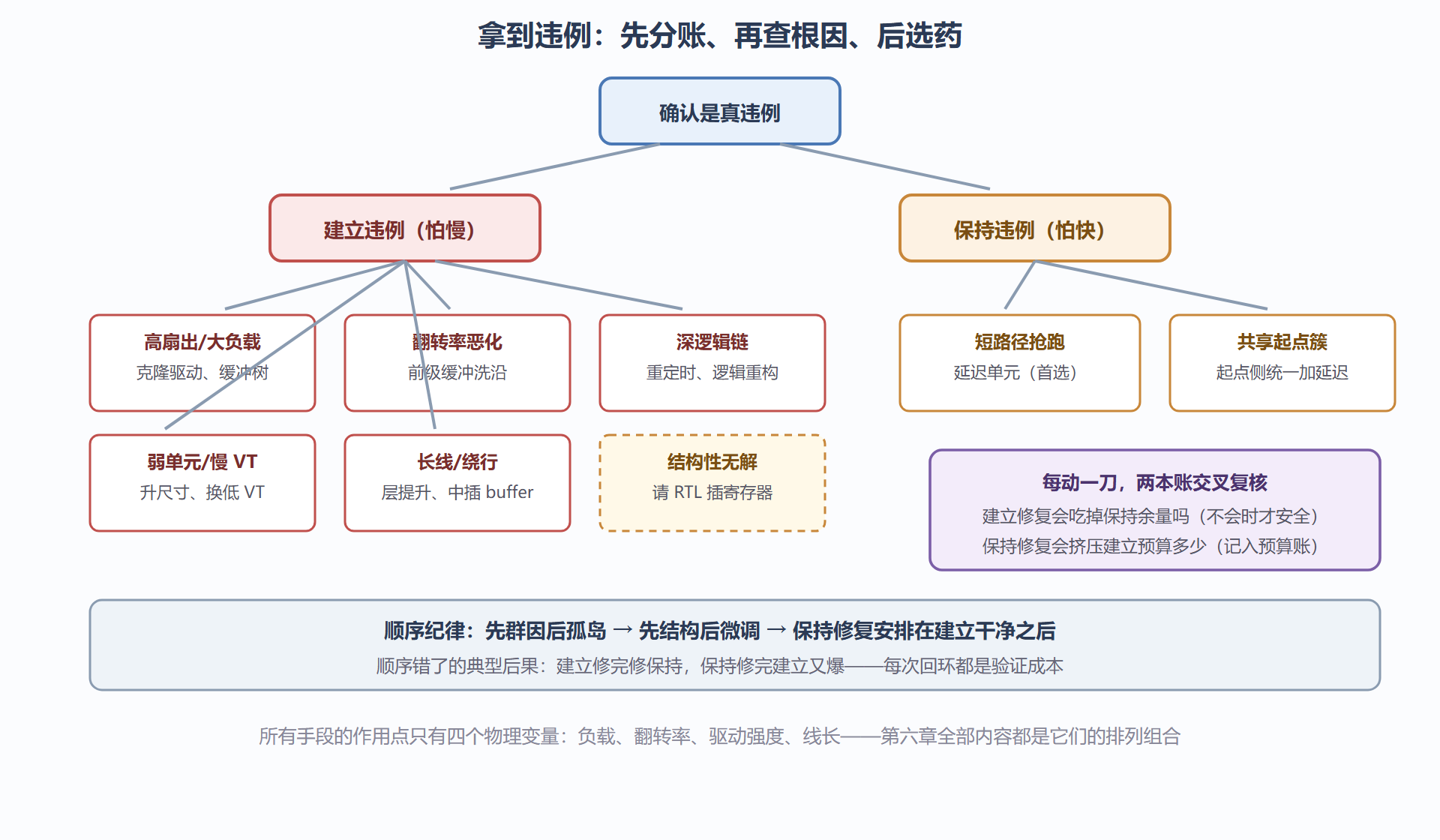

图：修复手段决策树
二、收益量级：每招值多少皮秒
手段的收益必须量级化，才能算修复预算。下表数字是 0.5ns 周期级别设计里的典型量级（具体工艺差异很大，取自家库的实测数据为准）：
| 手段 | 典型收益 | 主要代价 | 适用场景 |
|---|---|---|---|
| VT 替换（HVT 换 SVT/LVT） | 单元延迟缩短 15% 至 25% | 漏功耗上升明显 | 深路径关键单元、数量可控 |
| 尺寸上调（X1 换 X2/X4） | 延迟缩短 10% 至 20% | 面积、负载上翻、漏功耗 | 驱动不足的中间级 |
| 插 buffer 洗沿 | 后级链条合计改善 20 至 50ps | 延迟本身加一级、面积 | 翻转率恶化链、高扇出网 |
| 保持延迟单元 | 每级加 20 至 50ps 最小延迟 | 建立预算等量扣减 | 短路径抢跑 |
| 层提升（换高层金属） | 互连延迟缩短 5% 至 15% | 布线资源、过孔调整 | 长线主导的路径 |
| 重定时（移寄存器） | 级间再平衡 10% 至 15% | 验证节奏、DFT 重做 | 深组合链、级间不均 |
| 逻辑克隆（高扇出展开） | 终端延迟改善 20 至 40ps | 面积、控制信号扇出 | 配置与使能类大扇出网 |
| 改 RTL（插流水/缩逻辑） | 30% 以上或结构性解决 | 流程重来、验证全量 | 结构性无解的路径 |
读表的要点有三。第一，收益量级决定调用顺序：要救 200ps 的缺口，尺寸与 VT 的量级不够，直接找结构问题；要救 15ps 的浅违例，动结构是大炮打蚊子。第二，代价列是预算：VT 替换前先看漏功耗余量，插 buffer 前先看拥塞余量——6.1 说的"越早越便宜"在代价侧同样成立，早阶段的功耗与面积预算还没锁死。第三，最后一行是压舱石：RTL 修改能让其余所有手段失效重来，所以它要么最早做（综合前），要么明确不做——不能在 ECO 阶段突然插进来。
一个修复预算的完整演算
把量级表用成一次真实的预算演算。违例：建立 slack 为负 0.09ns，路径构成为三级组合逻辑，其中第二级单元输入翻转率 55ps（明显偏缓）、互连占比约四成。按决策树走：翻转率恶化的证据指向"前级缓冲洗沿"，第一刀在第二级单元前插一支 buffer，收益预期 25 到 40ps（洗沿后查表索引改善）；复跑后 slack 变为负 0.055——方向正确、量级不足。第二刀按互连证据选层提升：把路径上最长的一段网挪到高层金属，收益 15ps 左右，slack 变为负 0.04。第三刀换低 VT：把路径上漏功耗预算尚有富余的两个单元从 HVT 换成 SVT，合计 30ps，slack 转正 0.01 都不到——太薄，再把路径中驱动最弱的单元升一档尺寸，加 12ps，最终 +0.013ns。全程四次小步迭代、每步有预期收益与实测对照——这就是"量级表 + 决策树"的工作方式：不是一把梭哈，而是有依据的小步快跑，每步顺带核对保持账的余量消耗。
三、两本账的交叉复核
决策树右下角的交叉复核是本节最容易被忽略的一步。每个手段对两本账的影响方向要背下来：VT 加速、尺寸上调、插 buffer 洗沿、层提升——全部利于建立、全部伤保持（它们同时缩短了数据路径的最小延迟）；保持延迟单元——直接吃掉等量建立预算。因此修复的顺序纪律是：建立违例修到干净并留出保持修复的预算余量（经验值：预留全部保持修复量加一成），再做保持修复，最后两本账同时复核。顺序颠倒的团队会陷入"修完保持修建立"的无限回环，每次回环都是一轮 ECO 与验证成本。
⚠️ 常见坑：不要用"把保持违例的路径标成多周期"来救保持——除非功能上真有多拍窗口。这是把物理问题化妆成约束问题，硅片不会配合演出。
💡 关键直觉：所有手段的物理作用点只有四个变量——负载、翻转率、驱动强度、线长。看到新手段先问它动了哪个变量、动了多少、另一本账跟着怎么动，三个答案齐了，手段就选对了。
手段之间的组合与互斥
手段不仅能排序，还能组合，也有互斥。可组合的例子：克隆驱动加缓冲树（高扇出网的标准套餐）、层提升加尺寸上调（长线弱驱动的标配）。有张力的组合：重定时与扫描链插入（重定时改变寄存器位置，扫描链要等它稳定后再插，顺序反了返工）；VT 替换与漏功耗预算（换得越多，低功耗模式泄漏越大，要跟功耗团队共享账本）。近乎互斥的组合：同一单元先升尺寸再换低 VT 往往过度——两者收益重叠，成本却叠加，挑收益成本比高的那个。组合的原则依然是预算制：每轮修复会前明确这轮动用的手段组合、预期总收益与预算科目，会后核对兑现率——连续几轮兑现率低于五成，说明量级表需要用自家库的数据重新标定。
最后留一个组织层面的观察：修复手段的选择权应该跟着预算走。谁管漏功耗预算，VT 替换就由谁审批；谁管拥塞，buffer 密度就由谁上限。把 6.4 的决策树与这些审批线画在同一张流程图上，收敛工作就从"时序工程师的单机游戏"变成了"有资源约束的团队协作"——多了一层摩擦，少了十倍返工。
本节要点回顾
- 决策树三步分流：分账（建立/保持）→ 根因（五类证据）→ 选药，每步有明确的候选集合。
- 收益量级表是预算工具：按缺口大小匹配手段量级，15ps 的病不开 200ps 的药。
- 代价三科目：漏功耗、面积拥塞、验证节奏，选药前先查对应预算的余量。
- 两本账交叉复核是纪律：建立修复预留保持修复预算，顺序错了就是无限回环。
- RTL 是压舱石：结构性缺口要么最早解决，要么明确绕开，禁止在 ECO 阶段临时起意。
到此，问题链第五站完成：从流程前段的时序驱动（6.1），到签核前的 ECO（6.2），到根因定位（6.3），再到手段决策树（6.4）。但"这一版报告干净"还不是终点——每个模式、每个角都干净，才叫收敛。下一站：多模多角的签核。
