3.2 采样定理与频谱搬移

3.2 采样定理与频谱搬移

本节摘要：奈奎斯特采样定理规定：采样率必须高于信号最高频率的两倍，否则高频成分会"折叠"成低频假信号，即混叠。复数（I/Q）采样有一条重要的宽限：只要求采样率高于信号带宽，而不必高于最高频率的两倍——这正是 SDR 能用 2.048 MSPS 处理 GHz 级信号的原因。本节用频谱搬移图解释这条宽限，并给出混叠的实验复现。

从一个问题开始

一个尖锐的疑问值得放在最前面：R820T2 能调谐到 1700 MHz，RTL2832U 却只有 2.048 MSPS——采样率比信号频率低了几百倍，凭什么不算欠采样？

答案藏在"采样发生在哪一级"。RTL-SDR 并没有对 1700 MHz 的射频直接采样：R820T2 先把目标信号混频搬到了约 3.57 MHz 的低中频，RTL2832U 采样的对象是这个已经搬移过的信号，其"带宽"只有两三 MHz。采样的对象从"频率很高的窄带信号"变成了"频率不高、带宽同样窄的信号"，2.048 MSPS 自然够用。理解了"采样前先搬移"，采样定理在 SDR 里的所有应用都会豁然开朗。

采样定理的两种表述

经典表述针对实数采样：采样率 fs 必须大于信号最高频率 fmax 的两倍。这个"两倍"来自混叠的几何：采样相当于把频谱以 fs 为周期不断复制搬移，各份副本若互相重叠，重叠区的频率成分就混在一起无法分离。实数信号的频谱正负对称，占满正负两个半轴，副本之间要留出干净空隙，就需要两倍最高频率。

复数采样放宽到另一种表述：fs 大于信号带宽 B 即可。原因是 I/Q 记录了相位，频谱不再正负对称——正频率与负频率各装各的信息，带宽 B 的复数信号只需 B 的频谱空间。对 RTL-SDR 这类输出复数样本的设备，这条表述才是实际使用的：2.048 MSPS 对应 2.048 MHz 的可用带宽，中心频率靠调谐器搬移来选。记住这组对应关系，后面调采样率时你就是在"缩放视野窗口"。

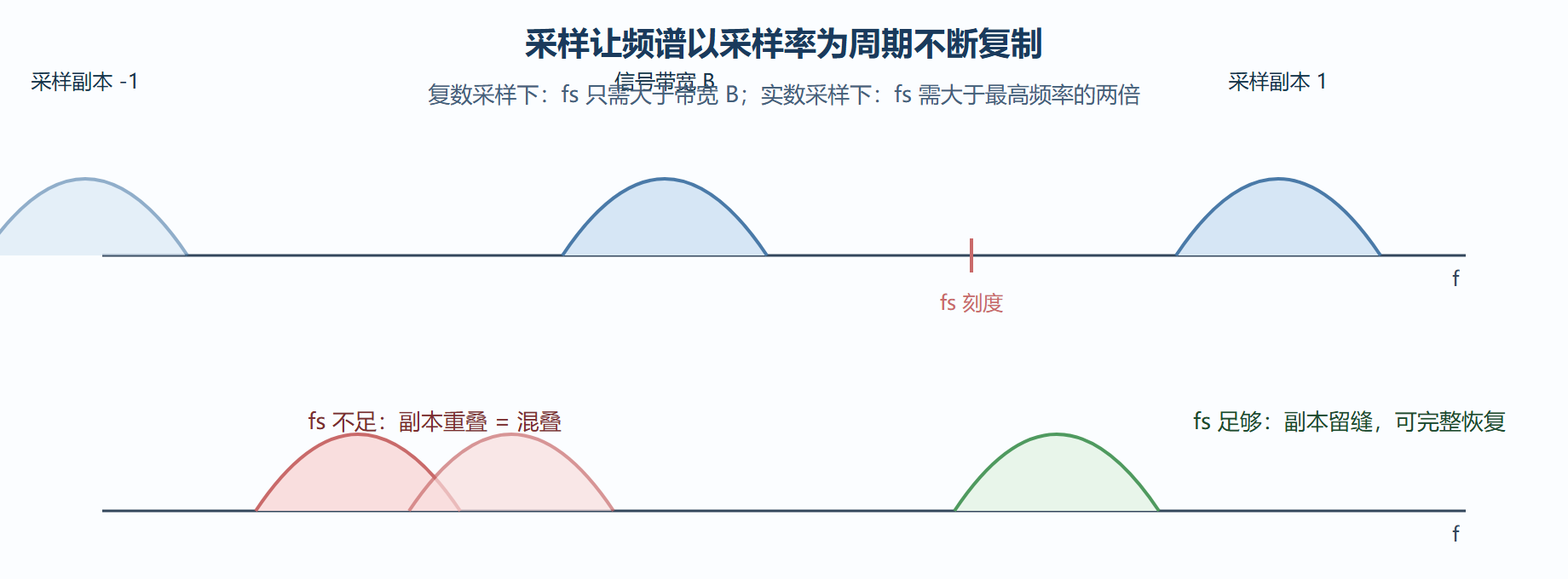

图：采样即频谱周期性复制——搬移与混叠的几何

混叠复现实验：亲手制造一次折叠

混叠不该只停留在定义上，两分钟就能让它现形。用 8 kHz 采样率去采一个 6 kHz 正弦：6 kHz 高于 8 kHz 的一半（4 kHz），于是折叠到 8 减 6 等于 2 kHz 处——你会在频谱上看到一个 2 kHz 的"幽灵"。

import numpy as np
import matplotlib.pyplot as plt

fs = 8000
t = np.arange(0, 0.1, 1 / fs)
x = np.sin(2 * np.pi * 6000 * t)          # 6 kHz，超过 fs/2 = 4 kHz
N = 4096
spec = np.abs(np.fft.rfft(x[:N] * np.hanning(N)))
f = np.fft.rfftfreq(N, 1 / fs)
peak_f = f[np.argmax(spec)]
print(f"输入 6000 Hz，实测频谱峰在 {peak_f:.0f} Hz")   # 输出约 2000 Hz
plt.plot(f, spec); plt.xlabel("频率 Hz"); plt.ylabel("幅度")
plt.title("混叠：6 kHz 折叠到 2 kHz"); plt.show()
​

在 SDR 实操中，混叠最常出现在两类场合。一是抗混叠滤波没做就抽取（上一节的顺序铁律）；二是调谐器自身对超范围强信号的响应——R820T2 在极端情况下会对带外强台产生混叠产物，表现为"频谱上出现本不该有的信号"。看到可疑信号时，先怀疑混叠再怀疑奇迹：换个采样率看它是否移动，移动的就是折叠像。

频谱搬移：SDR 的调谐本质

把"搬移"讲透需要一点乘法数学。信号乘以余弦本振，在频域等于频谱向左右各平移一个本振频率——这就是混频。R820T2 内部把调谐频率的信号搬到 3.57 MHz，RTL2832U 再用数字混频把低中频搬到零频；你的软件里做的每次"数字下变频"，同样是一次频谱平移。第 4 章 FM 解调、第 5 章 GNU Radio 的 Frequency Xlating FIR 模块，本质上都在重复这一个动作：乘复指数，把感兴趣的部分平移到中心。

频谱搬移还解释了一个实操细节：同一信号换不同的中心频率设置，它在频谱图上的位置跟着变，但形状不变——因为搬移只改变坐标，不改变信号内容。调谐的本质是"选择把哪一段频谱平移到视野中央"，而不是"过滤"。

常见问题

问题：复数采样为什么可以只满足"fs 大于带宽"？

实数采样丢失相位信息，正负频率频谱被迫对称、必须都装进采样窗口；复数（I/Q）采样记录了相位，正负频率各自独立承载信息，窗口只需要覆盖信号自己的带宽。一句话：相位信息把频谱空间省了一半。这也是所有 SDR 源都输出 I/Q 而不是单路实数的原因。

问题：怎么判断频谱图上的信号是不是混叠的折叠像？

换采样率或换中心频率再看：折叠像会随参数变化移动甚至消失，真实信号只会随调谐移动、不随采样率消失。第二个特征是位置：折叠像常出现在视野边缘或中心附近，与调谐器的实际响应对不上。可疑时先怀疑混叠，再谈新发现。

问题：直流尖峰怎么消除？

零中频的本振泄漏集中在零频，处理办法有三：调谐时故意偏移几十 kHz，软件里再数字变频回来（offset tuning，最常用）；或开启硬件的直流消除寄存器（RTL-SDR 驱动支持）；或在校准时记录零频幅度，处理时减掉。第一种最通用，GNU Radio 里一个 Xlating FIR 就顺手完成。

问题：调谐器会"偷懒"吗——设定频率和实际频率不一致怎么办？

会。R820T2 的频率合成器按固定步进（约 1 kHz 量级）逼近设定值，落点可能有微小偏差，叠加晶振频偏后实际中心可能偏离数百赫兹到数十千赫。这就是 2.2 节强调频偏校准的原因：校准曲线测好后，所有调谐都在软件里反向补偿。

问题：书本上的"带通采样"在 RTL-SDR 里用得上吗？

用不上也不必用。带通采样（欠采样）是故意用低于最高频率两倍的速率去采窄带射频信号，吃的是 ADC 模拟带宽的余量；RTL-SDR 的调谐器已经把信号搬到了低中频，采样对象本来就不高。带通采样真正的主场是无混频器的直采架构——理解它的价值在于看懂第 7 章直采设备的参数表。

本节要点回顾

• 奈奎斯特准则的复数版：fs 大于带宽 B 即可，RTL-SDR 的 2.048 MSPS 对应 2.048 MHz 视野。
• 采样的频域本质：频谱以 fs 为周期复制，重叠即混叠，欠采样信号会折叠成低频幽灵。
• 混叠鉴别法：改采样率看可疑信号是否移动。
• 调谐的本质是频谱搬移：混频即乘本振，平移频谱到零频或低中频。

下一节进入实操主体：把 I/Q 文件变成平均频谱图与瀑布图，用真实频段的照片认出广播、航空与遥测信号。
