软件无线电 (SDR)

软件无线电 (SDR) · 教程导读

「Software Defined Radio」，软件定义无线电——这个词还停留在实验室行话的年代，几乎没有人想到它有朝一日会跑在电视机顶盒的芯片里。本教程讲的就是这场迁移：无线电台的核心处理逻辑如何从一柜子定制电路，一步步搬进通用处理器，以及你如何用一台普通电脑、一根拉杆天线，亲手完成从电磁波到比特的完整旅程。

这不是一本纯理论书。全书的推进方式是"先上手、再回看"：早期章节就会让你插上 RTL-SDR 收到第一个电台，随后每一章都在前一章的实验之上加深一层——看懂频谱、解开调制、搭出流图、滤掉噪声，最终完成广播、卫星遥测等真实信号的接收案例。所有实验都围绕 RTL-SDR 与 GNU Radio 两条主线展开：前者是门槛最低的硬件入口，后者是事实标准的软件框架，两者组合起来，几乎覆盖了业余无线电教育的大部分场景。

这场演化为什么值得你跟一遍

无线电接收机的历史，本质上是一部"模拟电路不断退位、数字处理不断前移"的历史。上世纪的收音机里，选台靠可变电容，解调靠二极管和线圈，改动一个功能意味着重新设计一块电路板。超外差架构把这个问题缓解了一部分——它把任意频率的信号都搬到固定的中频上处理，让"后半段电路"可以标准化，但前半段依然是硬件说了算。

转折点出现在两件事上：一是高速模数转换器（ADC）的性能足够强、价格足够低，让"直接采样中频甚至射频"成为可能；二是通用处理器的算力富余，足以实时完成滤波、变频、解调这些原本由专用芯片承担的工作。1991 年，美国军方启动的 SPEAKEASY 项目把多频段多模式的通信需求压进了同一台可编程设备；同期 MIT 的 SpectrumWare 项目提出了把采样数据直接交给工作站软件处理的思路。这两条线在民间汇合的标志，是 2001 年 GNU Radio 以开源项目的身份发布——从那时起，任何人都可能在一台普通电脑上定义自己的电台。

RTL-SDR 的加入让这场演化彻底"下沉"。2010 年前后，爱好者们发现某些 DVB-T 电视棒里的 RTL2832U 芯片可以把原始 I/Q 样本直接抛到 USB 总线上，而配套的 R820T 调谐器覆盖了大约 24 到 1766 MHz——这个范围横跨了短波以上、雷达以下的大部分民用频谱。原本用来收数字电视的芯片，就此变成史上最便宜的软件无线电入口。你手里这支几十块钱的小棒子，血统上和军用跳频电台是同一棵演化树上的两根枝条。

全书的结构：一条演化主线，七段实操台阶

全书共九章。第一章讲接收链路概念，回答"一台接收机到底由什么组成"；第二章带你把 RTL-SDR 插上电脑，完成驱动安装与第一次收听；第三章进入采样与 FFT，用 Python 打开频谱这扇窗；第四章做调制解调实验，亲手从原始样本里解出声音；第五章转向 GNU Radio，学会用流图代替手写信号处理循环；第六章讲数字滤波，让信号从噪声里浮现；第七章横向对比平台选型；第八章进入实际案例——广播、气象卫星、飞机遥测；第九章讨论工程挑战、排错与未来趋势，包括 AI 辅助无线电的方向。

各章之间有明确的依赖关系：第 2 到第 6 章是一条严格的递进链，跳章会导致实验跑不通；第 7 章是独立的选型参考，第 8 章是前面所有技能的验收场，第 9 章面向要走得更远的读者。下面这张知识地图标出了全册的学习路径。

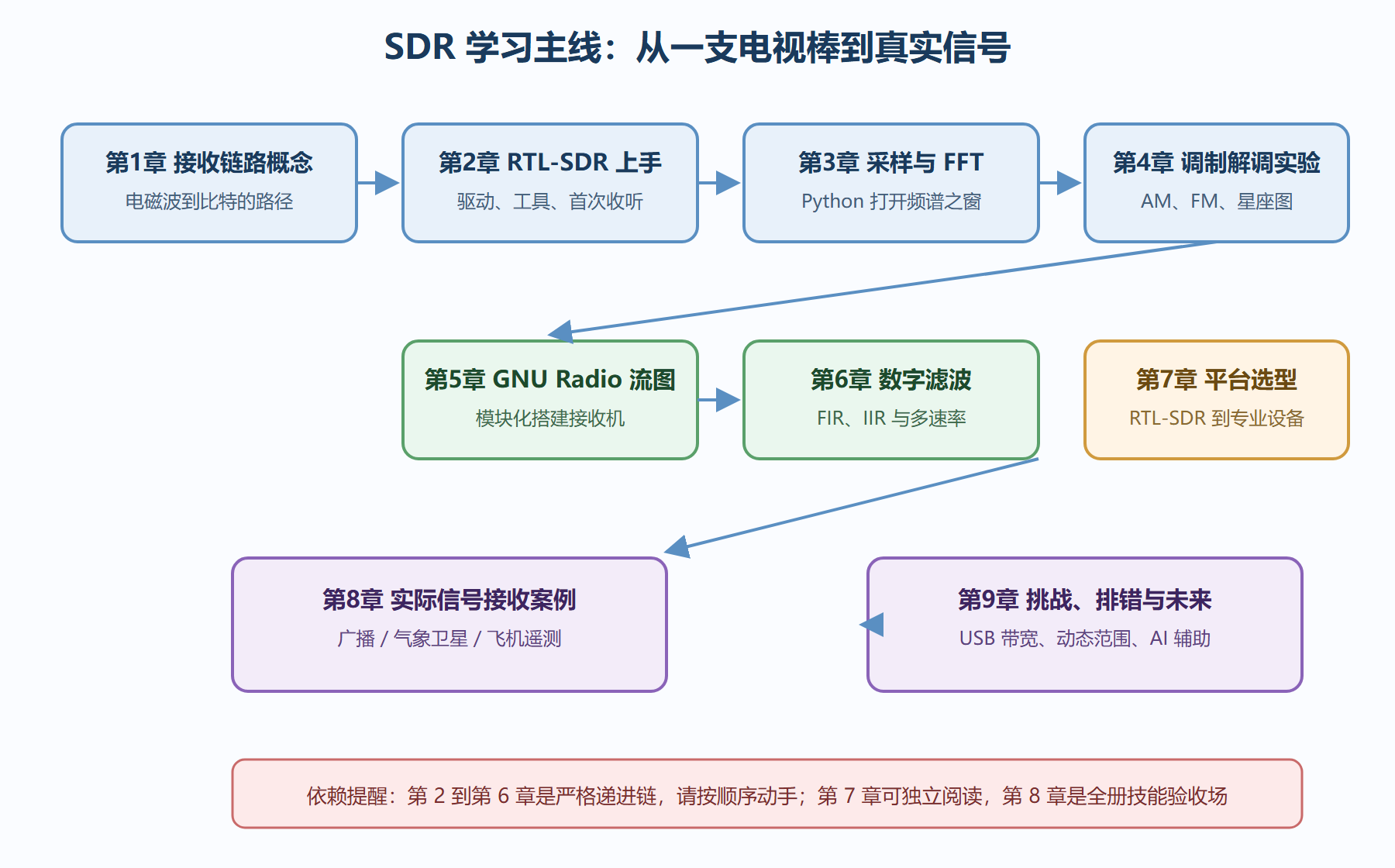

图：全册知识地图与学习依赖

你需要准备什么

硬件方面，一支基于 RTL2832U 与 R820T2 的 RTL-SDR 电视棒是全书的基准设备，配合约二十厘米的伸缩拉杆天线即可完成绝大多数实验；有条件的话，再加一副 MCX 转接头的宽带天线会更稳。软件方面，Python 3 环境加上 numpy、scipy、matplotlib 三个库支撑第 3、4 章的实验，GNU Radio Companion 支撑第 5、6 章的流图搭建。操作系统不限，Linux 体验最顺，Windows 下也有成熟的驱动方案，书中会分别说明。

读法上只有一条建议：不要只看不做。软件无线电的每一步——看懂一片频谱、听清一段调频、追上一颗过顶卫星——都发生在屏幕与电波之间，不在纸上。遇到跑不通的实验，先回到第一章的链路框图定位问题出在哪一级，这本身就是这本书最想教给你的排错思维。
