8.4 NOAA 气象卫星与 ADS-B 遥测案例

本节摘要：两个标志性案例的完整实操：接收过顶的 NOAA 气象卫星 APT 信号并解码出云图，以及接收 1090 MHz 的 ADS-B 报文并在地图上实时显示飞机。前者练多普勒与窗口规划，后者练数字报文解码，合起来覆盖"移动宽带模拟信号"与"突发数字信号"两类典型目标。

案例一：NOAA 气象卫星 APT

背景与目标。NOAA 系列极轨卫星（NOAA 15/18/19）在约 870 km 高度过顶时，持续用 137 MHz 附近的 APT（Automatic Picture Transmission）信号发送气象云图：调制为宽带 FM（载波恒定、带宽约 34 kHz 视觉信道加 2.4 kHz 遥测副载波），视频信息编码为图像扫描线，一张图随过顶窗口（通常 8 到 15 分钟）逐行画出。APT 每行 0.5 秒、每帧两幅图像并排，接收质量随仰角呈"中间好两头差"的弧形。

准备。三件事：用过境预报工具（如基于 CelesTrak 轨道根数的本地工具或 gpredict）查出未来 24 小时的 NOAA 18 过境时刻与最大仰角，优先选最大仰角高于 40 度的窗口；天线准备——137 MHz 波长约 2.2 米，正规方案是交叉偶极加反射网，预算方案是两根约 53 厘米的偶极振子拼成 V 形朝天，实测够用；设备校准——第 2.2 节的频偏校准必做，APT 信道宽（约 40 kHz），正负 100 ppm 的频偏在 137 MHz 上是 13.7 kHz，足以吃掉小半个信道。

操作。过境前 2 分钟就位（程序预热加增益预设），采样率 60 kSPS 即可覆盖信道并留多普勒余量，采集全程文件。核心解调沿用第 4.2 节的 FM 流程，特殊步骤有两条：一是多普勒补偿——过顶过程中信号频率从正漂到负漂，总量约 4 kHz，手工办法是每分钟看一眼频谱峰位微调中心频率，自动办法是加 FLL（锁频环）块；二是 APT 行同步——解调输出中每 0.5 秒有一个同步脉冲（7 个交变脉冲加一个黑色脉冲），用它对齐行边界。

# APT 图像重建的核心循环（已解调并 2080 Hz 采样率的 AM 副载波数据）
# APT 每行 2080 像素，由两个 909 像素图像信道加同步与遥测段组成
rows, cols = 500, 2080
img = np.zeros((rows, cols))
for r in range(rows):
    line = demod[r*2080:(r+1)*2080]          # 一行解调数据
    img[r] = np.abs(hilbert(line))           # 副载波包络即像素亮度
plt.imshow(img[:, 46:955], cmap="gray")      # 信道 A：可见光或红外云图
plt.show()
​

结果与解读。成功的接收呈现为一幅弧形亮带的云图：中央（高仰角时段）清晰锐利，两端（低仰角）拉花噪化——这正对应链路预算中仰角对距离的调制（1500 km 俯视对 3000 km 斜视，自由空间损耗差 6 dB）。能把云图与当日天气对照验证，接收链路就算闭环。常见失败与诊断：整场无信号——查天线朝向（V 形开口必须朝天顶）与增益（137 MHz 弱信号增益要给足）；有信号但图像斜纹——行同步未锁定，检查采样率是否精确 2080 的整数倍；图像整体偏暗或偏亮——解调输出的直流偏置未去除。

案例二：ADS-B 飞机遥测

背景与目标。民航客机通过 ADS-B（广播式自动相关监视）在 1090 MHz 持续播发位置报文：每秒数帧、每帧 120 微秒、调制为脉冲位置调制（PPM）、速率 1 Mbps、报文 112 bit 含 CRC。内容含航班号、经纬度、高度、速度——这是一份"用无线电广播的公开遥测"，全球爱好者网络（如 FlightRadar24 的接收节点）都建立在这份信号上。

操作要点。RTL-SDR 以 2.4 MSPS 采集 1090 MHz（1090 在 R820T2 范围内），样本速率对 1 Mbps 的 PPM 是 2.4 倍——够解码但余量小，改用 2.4 MSPS 直采模式时注意每比特约 2.4 样本的判决精度。解码流程：幅度检测（PPM 的信息在脉冲位置，对样本流取模后找前导脉冲模式）、前导同步（固定 8 微秒的脉冲图案）、曼彻斯特判决（每比特前半高后半低为 0，反之为 1）、CRC 校验（24 位校验，错误帧直接丢弃）。

现成工具链比手写更实际：dump1090 类程序把 RTL-SDR 的原始流直接解码为报文流与 JSON，配合网页地图即得实时航图。但建议先用第 4.3 节的方法手工解一帧报文——对着 112 bit 逐字段翻译出航班号与坐标的那十分钟，是把"解码"从名词变成动词的关键十分钟。

结果与解读。运行解码后，地图上陆续点亮本地上空的飞机；报文速率与航班密度对应，早晚高峰可见秒级多帧。数据质量的两处细节：经纬度需要奇偶帧配对（CPR 编码的全局解码，单帧只有相对位置）——这就是为什么某些飞机要在收到两帧后才能定位；低仰角远机的报文丢失率高，是 8bit 动态范围与地面多径的联合作用，属正常现象。

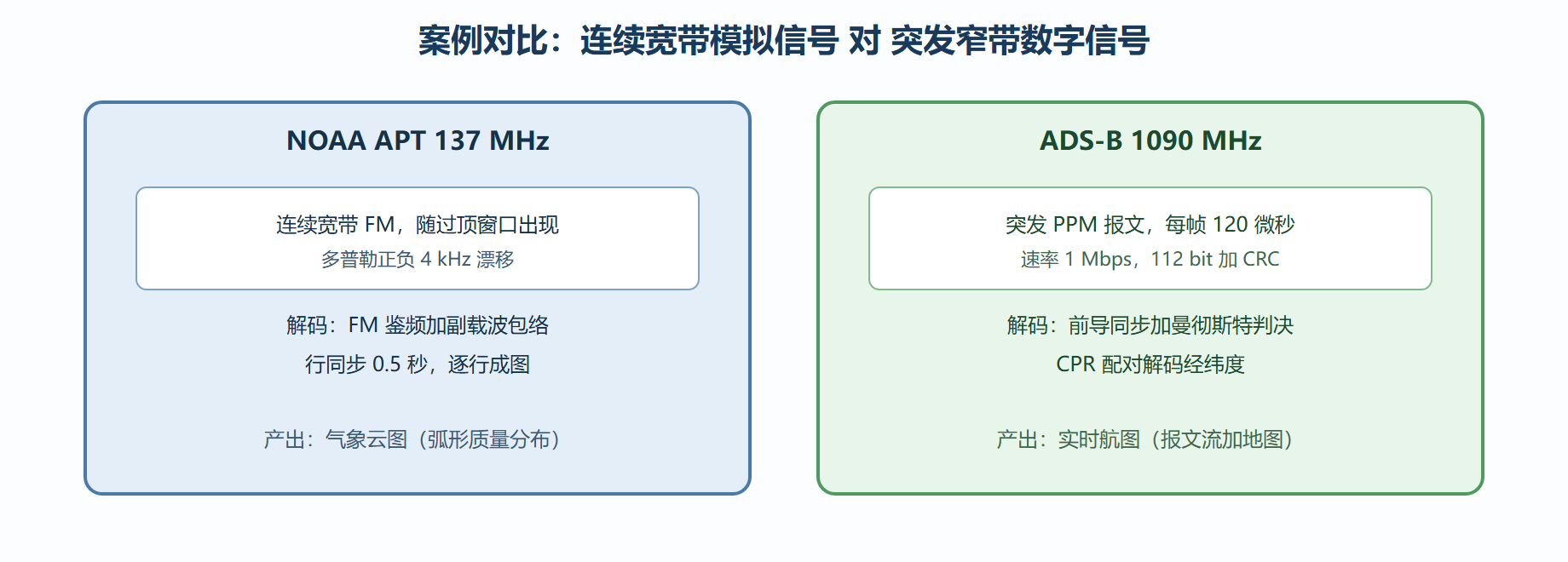

图：两条接收链路的信号形态与解码要点对比

两个案例的共同方法论

把两条链路并排看，方法论显形：信号画像先行（频谱定带宽、瀑布定节奏、星座或包络定体制）；链路预算定预期（AP T 的仰角弧、ADS-B 的仰角丢失率都能预算出来）；解码从同步开始（APT 的行同步、ADS-B 的前导，都是先找到"帧边界"再谈内容）；失败按链路定位（天线、增益、频率、同步、解码逐层排查，回到第 1.3 节的七级图）。这套方法论适用于任何新信号——它比任何一个具体案例都更值得带走。

常见问题

问题：没有 gpredict 这类预报工具怎么办？

知道卫星轨道根数（两行轨道根数，TLE）就能自己算：用 Python 的 sgp4 库加载 TLE，给定你的经纬度，算出未来过境的仰角方位角时间序列。核心逻辑几十行代码，还能顺便理解"过顶窗口"的几何含义——仰角越高，过顶时间越长、距离越近、链路预算越好。

问题：APT 图像上为什么有规律的黑白色条？

那是遥测与校准段：APT 每行除了两个图像信道，还有 8 个刻度条与遥测插码，用于接收端校准灰度与监测星上状态。裁剪图像时保留列 46 到 955（信道 A）与 1009 到 1918（信道 B）即可去掉这些工程段落，只留云图。

问题：ADS-B 报文里的 CRC 校验失败率很高正常吗？

正常。地面多径、8bit 量化噪声、采样率仅 2.4 倍于码率，都会造成误码，CRC 的作用就是把坏帧拦下来——丢帧率百分之几十在普通天线条件下并不罕见。提高接收质量的顺序：天线高度与视野、增益微调、然后才是换设备。

本节要点回顾

• APT 接收链：窗口规划、V 形天线、频偏校准、FM 鉴频加副载波包络、行同步成图。
• 多普勒补偿：过顶漂移约 4 kHz，手动微调或锁频环皆可。
• ADS-B 解码链：幅度检测、前导同步、曼彻斯特判决、CRC、CPR 配对定位。
• 共同方法论：画像、预算、同步、按链路排错，四步走天下。

实操至此收官。最后一章退后一步，看横在所有 SDR 系统面前的工程挑战、安全边界与 AI 时代的演化方向。
