5.3 带宽账本：总线负载率计算与代际选型

5.3 带宽账本：总线负载率计算与代际选型

本节摘要：机制讲完，本节交付工具：负载率的计算公式、一份可运行的Python计算器、行业经验的负载率红线，以及把这些数字变成选型结论的完整推演。这是第3章帧结构知识最直接的变现场景，也是通信矩阵评审会上最常被翻出来的一页。

算一笔带宽账。总线负载率的定义朴素得像食堂窗口：单位时间内总线被占用的时间占比。数学表达是所有报文的"发送时间除以周期"之和。工程价值在于它是唯一能把"总线会不会挤爆"变成可复核数字的指标——新车型的通信矩阵评审中，负载率表是必交材料，超标即打回。

帧占用的准确算法

一帧报文占用总线多久？粗算是"位数除以速率"，但位数要用第3章的知识细算。以标准数据帧、八字节数据为例：帧结构本身约一百零八位（帧首一、仲裁十二、控制六、数据六十四、校验十六、应答二、帧尾七），加上帧间空间三位；位填充按平均经验上浮约两成。工程速算法：八字节标准帧按一百三十位量级估算，四字节按一百一十位量级。做预算时用最坏填充（同值比特多时填充更密），留足余量。

算一笔具体的账。某动力总线报文清单节选：电机转速报文周期十毫秒、发动机状态报文周期二十毫秒、节气门报文周期十毫秒、故障状态报文周期一百毫秒，均为八字节，总线速率五百千比特每秒。每条报文的占用率为一百三十位乘以频率：

四条合计约百分之六点八，属于健康水位。经验红线是：常态负载控制在百分之三十以下最从容，百分之五十到六十需要认真做延迟仿真，超过百分之八十视为红线——不仅因为排队延迟失控，更因为错误重传在重载下会形成正反馈，离崩溃一步之遥。

让代码接管计算

报文几十上百条后，手算不现实。下面这个Python脚本读入报文清单（标识符、周期毫秒、字节数），输出各条占用率与总负载，矩阵评审前跑一遍即可：

# 总线负载率计算器：输入报文清单，输出占用率
# 帧位数估算：固定头尾开销 + 数据字节乘 8 + 帧间空间，再乘填充系数

STUFF_FACTOR = 1.2   # 平均填充上浮，预算场景建议 1.3 保守值

def frame_bits(dlc: int, extended: bool = False) -> int:
    base = 47 + (20 if extended else 12)   # 仲裁与固定开销
    return int((base + dlc * 8 + 3) * STUFF_FACTOR)

def bus_load(frames, bitrate):
    # frames: [(周期ms, 字节数, 扩展帧?) ...]
    occupied = sum(
        frame_bits(dlc, ext) / (period_ms / 1000.0) / bitrate
        for period_ms, dlc, ext in frames
    )
    return occupied

frames = [
    (10, 8, False),   # 电机转速
    (20, 8, False),   # 发动机状态
    (10, 8, False),   # 节气门
    (100, 8, False),  # 故障状态
]

load = bus_load(frames, bitrate=500_000)
print(f"总线负载率 {load*100:.1f}%")
​

运行输出 总线负载率 6.8%，与手算一致。脚本短小，却能直接回答评审会上的灵魂拷问：再加一条报文负载涨多少、哪条报文改低频收益最大、扩展帧头多花的那十几位值不值。

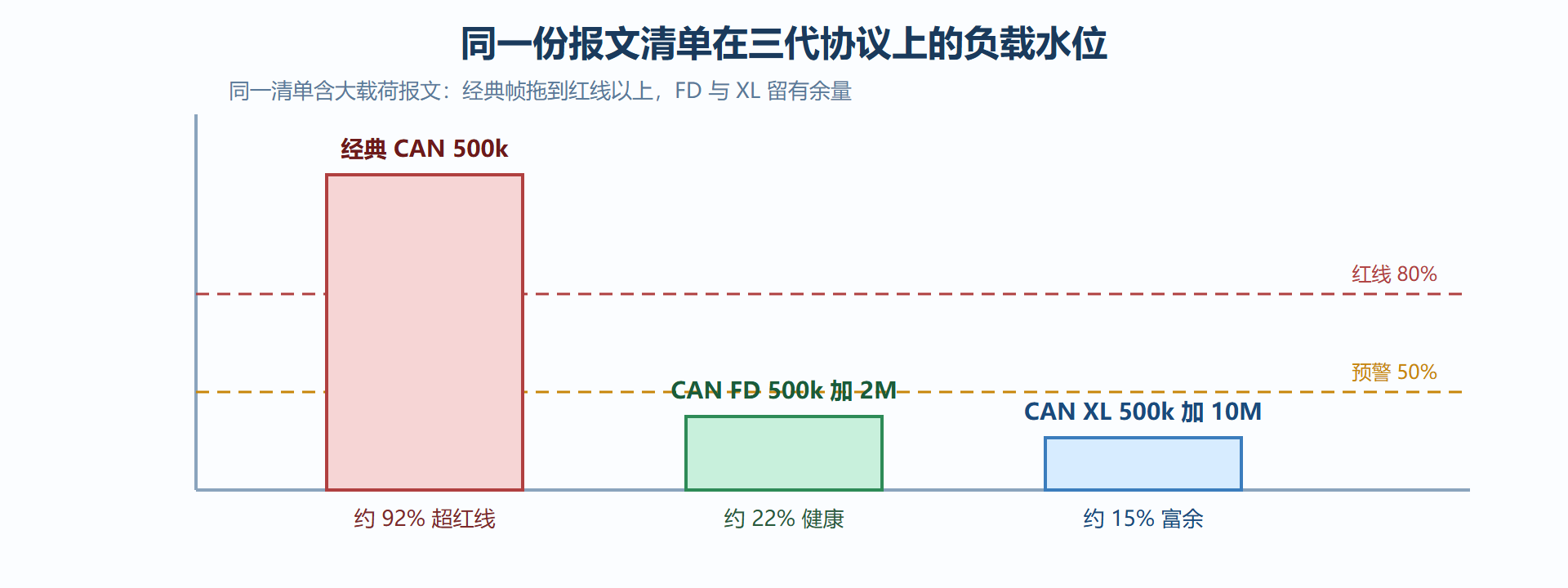

图5-3 三代协议同一清单的负载率对照

案例：从超标报表到选型结论

背景：某平台新车型通信矩阵初版评审，经典CAN动力网五百千比特负载率算出百分之九十二，两条大载荷报文（电池数据块每二十毫秒三十二字节拆分四帧）是主因。操作：先用脚本做敏感性分析——大载荷报文贡献了四成负载；再按三代协议重算：迁移到FD（数据段两兆）负载降到约百分之二十二，迁移XL更低但节点增量成本高。结果：大载荷报文走FD、其余清单留在经典速率，总线按FD规格布线、分阶段开通。解读：这单结论的价值在于它同时回答了"升不升"与"升多少"——不是全网一刀切上FD，而是让超标的那几条报文先搬家。变式：若超标主因是小报文数量太多（几百条周期报文堆叠），FD帮不上忙——仲裁段速率没变，正确路径是合并信号、降低频率，或把整网时钟提到每秒一兆。敏感性分析会把这两种超标形态分得清清楚楚，这正是先算账后决策的意义。

负载率之外的指标：抖动与排队

负载率是平均量，而通信故障常藏在瞬时量里。同样的负载率，报文排布均匀与扎堆发送，排队表现完全不同：后者会让关键报文恰好在拥堵窗口到达，等待时间远超平均。工程上用两个补充指标看住瞬时：一是忙时负载——把时间轴切窗统计峰值窗口的占用率，而不是只看平均值；二是关键报文的抖动——它在总线上实际到达时刻的波动范围，由更高优先级报文的相位决定。抖动的治理手段是相位规划：错开高优先级报文的发送时刻，让拥堵窗口彼此错位。

这些指标在成熟项目中会进入通信矩阵的设计评审：负载率管容量、忙时负载管峰值、抖动管实时性，三个数字合起来才构成完整的带宽体检。本节的计算器稍作扩展即可输出忙时负载——按窗口聚合报文相位重算即可，工具是现成的，缺的往往是没有把瞬时视角带进评审的意识。

最后留一个练习：把本章案例的动力清单加上五条一百毫秒的车身状态报文，跑一遍计算器看负载变化——数字很小，但它演示了矩阵演进的常态：单次变更影响有限，累积效应才需要警惕。定期复算负载，是矩阵维护的固定动作，建议与版本发布节奏绑定。

本节要点回顾

• 负载率是一切选型的起点指标：占用时间占比，帧位数按最坏填充估算。
• 经验水位要背下来：三成从容、五成预警、八成红线，重载下错误重传会正反馈。
• 计算交给脚本：十几行Python覆盖矩阵评审的全部提问场景。
• 超标先做敏感性分析：大报文超标迁FD，小报文泛滥做信号合并，对症下药。
• 选型是分层的：经典守控制信号，FD接胖报文，XL迎服务流量，以太网收大流。

三代协议与账本都齐了。下一章给这些字节装上语义：诊断、商用车协议与标定，让总线真正干活。
