3.3 接收机：收听站的耳朵与功放

3.3 接收机：收听站的耳朵与功放

本节摘要：接收链路决定信号的生死：低噪声放大器在信号最脆弱时定下噪声基线；混频器用本振把吉赫信号搬到中频，同时引入镜像频率这个造假者；采样器把模拟波形变成比特，量化位数与采样率各自折损或保障灵敏度。本节按信号流的顺序拆解接收机，并用下变频与量化效率两段演算收尾。

信号最脆弱的时刻

前两节解决了"收多少"与"值多少"，本节处理"放大"。放大这件事有个铁律：噪声是加性的，一旦混入就无法剥离——所以放大链的全部艺术都在最前端。天线馈源输出的信号电压微弱到纳伏量级，此刻它比一段普通电缆自己产生的噪声还弱，任何"先传后放"的安排都是葬送。现代接收机的答案是把第一级低噪声放大器直接装在馈源后面、泡在低温恒温器里：厘米波段的制冷场效应管放大器贡献十几开等效噪声，毫米波段用超导混频器压到量子极限附近。第一级定生死，后面每级放大都在放大第一级定下的信噪比。

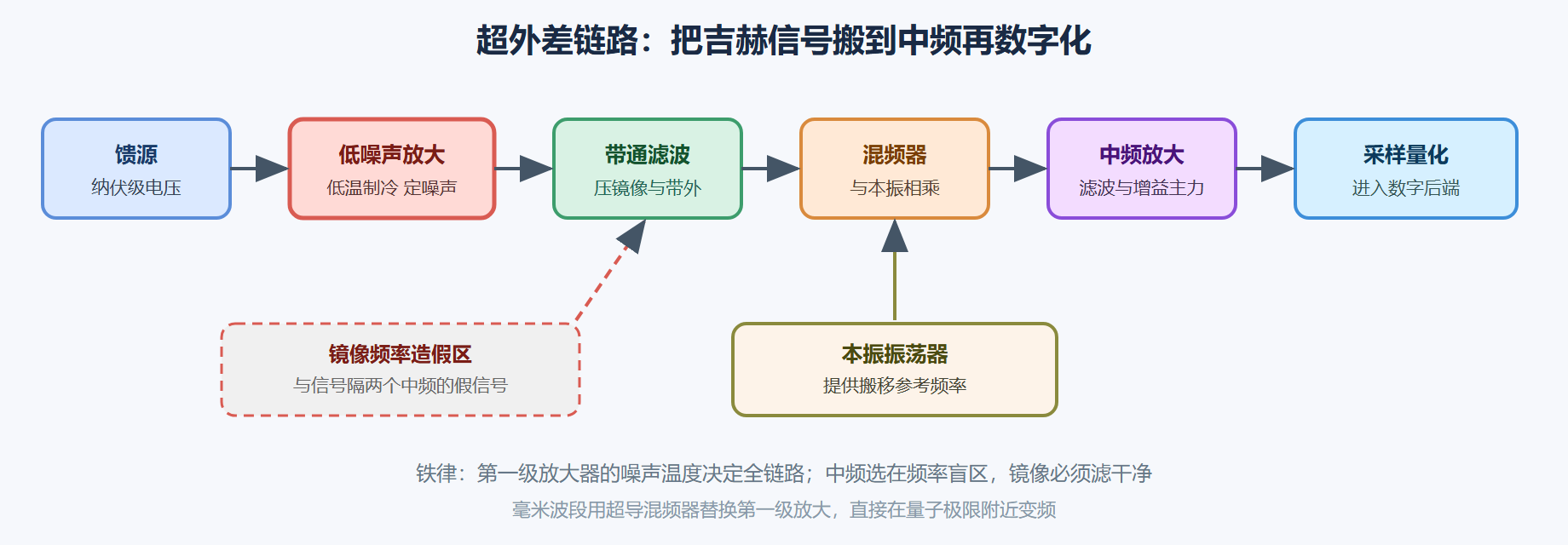

图 3-3：超外差接收链路与镜像频率陷阱

下变频：把高频搬低的艺术

为什么非要搬频率？因为吉赫级的信号直接采样又贵又慢，而中频段（百兆到吉赫）的放大、滤波、数字化技术最成熟。混频器把信号与本振相乘，产生两者的和频与差频分量，用滤波器取出差频作为中频。代价是镜像频率：比本振低同样间隔的那个频率，与本振差频后落在同一个中频上——它是真信号的"孪生骗子"，若不滤除，两个天空方向的信号会叠加在同一份数据里。这就是链路里混频器前面必须坐一道带通滤波器的原因。现代数字接收机把多次变频合并成一次模拟变频加一次数字变频，原理不变。

# 下变频演算：中频、本振与镜像频率的三角关系
# 中频 = |信号频率 - 本振频率|；镜像 = 本振 ± 中频（另一侧）
f_sig = 1420.406e6      # 氢线信号
f_if   = 100e6          # 选定中频 100 MHz

f_lo = f_sig - f_if     # 高边注入方式之一种：本振在信号之下
print(f"本振频率 = {f_lo/1e6:.1f} MHz")
f_image = f_lo - f_if
print(f"镜像频率 = {f_image/1e6:.1f} MHz（与信号隔 2×中频）")

# 若用高本振
f_lo2 = f_sig + f_if
f_image2 = f_lo2 + f_if
print(f"高本振 {f_lo2/1e6:.0f} MHz 时，镜像在 {f_image2/1e9:.3f} GHz")
​

输出（真实运行结果）：

本振频率 = 1320.4 MHz
镜像频率 = 1220.4 MHz（与信号隔 2×中频）
高本振 1520 MHz 时，镜像在 1.620 GHz
​

数字很具体：观测氢线时，一点二二吉赫附近若有人造信号或强源，且前置滤波不够窄，它会穿上氢线的马甲出现在你的频谱里。镜像污染是"数据里出现不该有的谱线"的经典来源之一——第四章排噪手册里的又一嫌疑人。

采样与量化：从波形到比特

混频到中频后，信号交给模数转换器。两条规则管住全局。其一，奈奎斯特采样：采样率必须超过带宽的两倍，否则频谱折叠、高频冒充低频——数字版的镜像问题。其二，量化位数：把连续电压按台阶取整必然损失信息，但损失出乎意料地温和——最优门限下，二比特保留约八成八的灵敏度，三比特九成四，八比特约九成九。现代系统大量使用二到三比特采样：省下的数据率与算力远比那百分之六的灵敏度值钱。

# 采样与数据率：一条 400 MHz 带宽的链路账
bw = 400e6
fs = 2 * bw * 1.28          # 1.28 倍过采样
print(f"采样率 = {fs/1e9:.3f} GS/s")

for bits, eta_q in [(2, 0.88), (3, 0.94), (8, 0.99)]:
    rate = fs * bits / 8 / 1e9
    print(f"{bits} bit: 数据率 {rate:.2f} GB/s，量化效率 {eta_q:.2f}")

nant = 64
print(f"64 面天线、8 bit、单极化合计数据率 ≈ {fs*8/8*1e-9*nant:.1f} GB/s")
​

输出（真实运行结果）：

采样率 = 1.024 GS/s
2 bit: 数据率 0.26 GB/s，量化效率 0.88
3 bit: 数据率 0.38 GB/s，量化效率 0.94
8 bit: 数据率 1.02 GB/s，量化效率 0.99
64 面天线、8 bit、单极化合计数据率 ≈ 65.5 GB/s
​

六十五吉字节每秒——一台中口径阵列的实时数据洪流。这就是为什么后端相关器与存储系统成了现代阵列的真正瓶颈（第七章的未来设施账本里有它的一页），也是为什么每个观测提案都要在"位深、带宽、通道数"之间做三选二。

⚠️ 易错点：把量化位深与动态范围混为一谈。低位深损失的是灵敏度上限的百分之几，但若强干扰源进入链路，二比特系统会提前饱和削顶——位深还决定"被干扰打坏"的门槛，这正是第四章 RFI 手册关心它的原因。

极化端口与噪声注入

真实接收机的输入端比框图更热闹。正交模转换器把馈源收到的波分解成两路正交极化，分别进入两套放大链——偏振测量的根基在这里打就；校准噪声二极管经定向耦合器往链路里注入已知强度的定标噪声，观测前后各打一次，把系统增益的起伏标成可扣除的量；级联的每级放大器与滤波器还共享一份增益分配表，确保信号抵达采样器时恰好用满量化量程又不削顶。这些细节解释了为什么同一张性能表在两台望远镜上会读出不同的真实灵敏度——表格是理想链路的账，现场账要乘上工程余量。

本节要点回顾

• 第一级定生死：噪声加性不可逆，低噪声放大器必须最早接手、温度最低；
• 超外差搬频：本振相乘取差频，中频段处理技术最成熟、成本最低；
• 镜像频率是孪生骗子：与信号隔两个中频，前置滤波是唯一防线；
• 奈奎斯特与量化：采样率管折叠，位深管灵敏度；二比特已保八成八；
• 数据率账本：采样率乘位深乘天线数，阵列瓶颈常在比特而不是光子；
• 接收机噪声在系统温度里的份额：厘米波段硬件已近地板，剩账在大气与溢损。

单机链路到此完整。下一站解决分辨率的天花板：把多台机器的相关运算变成一台虚拟巨镜——干涉测量。
