2.1 Kettle运行时架构

2.1 Kettle运行时架构

一次「点运行」背后发生了什么

本篇是第 2 章第 1 节，处在原理章的开头，承接第 1 章的组件认知，向下为性能优化埋下伏笔。

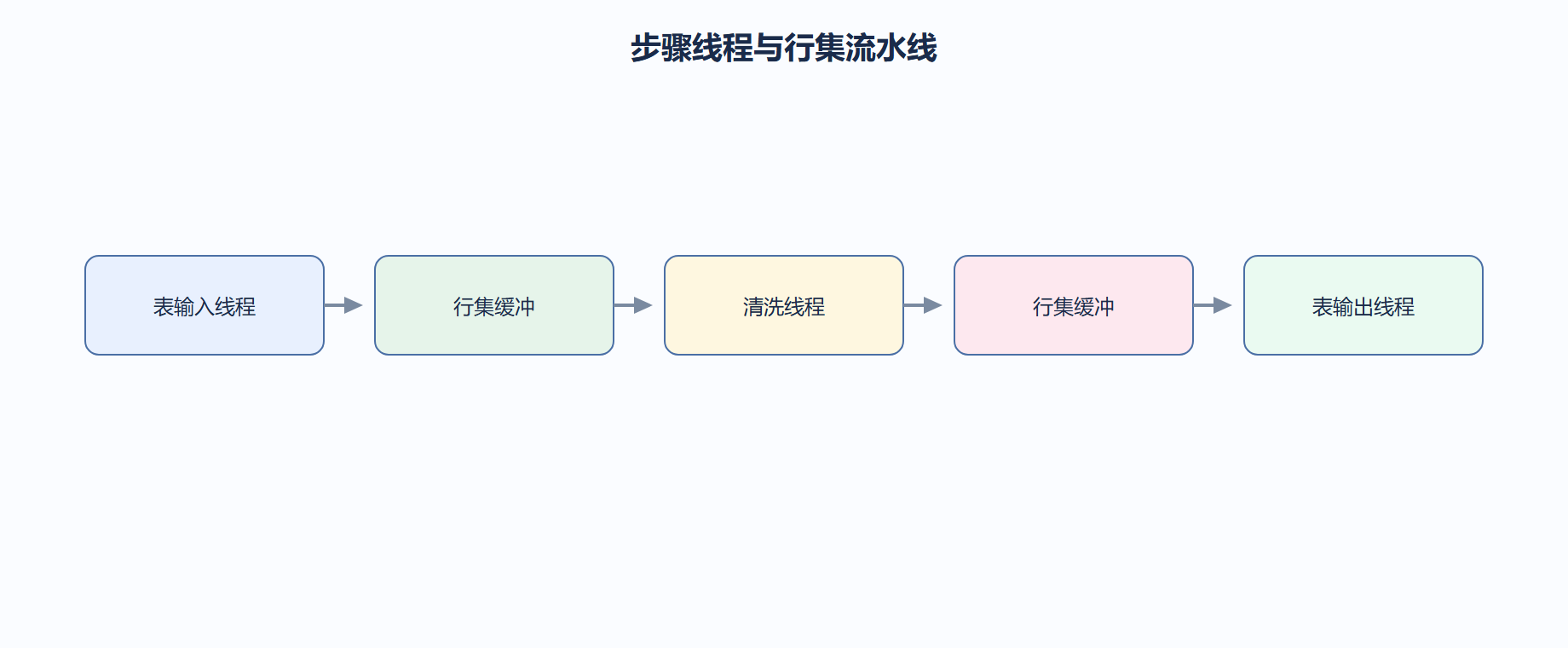

当你在 Spoon 里点下运行，Kettle 先把 .ktr 解析成一组「步骤」对象和它们之间的「跳」。每个步骤会被分配自己的线程，步骤之间用「行集 RowSet」——一段内存里的队列——来传递数据。这就是所谓「流水线」：上一步还在处理第 N 批，下一步已经开始处理第 N-1 批。

行集是有上限的。我们第一次调优就是卡在这里：源端读得太快，行集被塞满，上游线程阻塞等下游消费，于是整体吞吐被最短的木板限制。后来把「排序」「去重」这类吃内存的步骤并行度调低，反而更快，因为行集压力小了。

转换引擎是单进程多线程模型，所有步骤线程共享同一个 JVM 堆。这意味着隔离性差：一个步骤 OOM 会拖垮整次转换。我们在大作业里会给 Pan 单独分配机器，避免和别的任务抢内存。这也是为什么生产部署要把 Kettle 放进独立容器。

作业和转换的运行时不同：作业是单线程顺序或按依赖执行「作业条目」，每个条目可能启动一个子进程（比如调 Pan 跑转换）。所以作业本身轻，重活在它派生的转换里。我们排错时先看作业日志定位卡在哪一步条目，再进转换看步骤线程。

Carte 把这套模型延伸到远程：主节点把转换拆成「从站」分发到多个 Carte，每个从站跑一部分步骤，结果再汇合。理解这个，才能看懂第七章的集群。我们建议先吃透单机多线程，再碰集群，否则日志会看得一头雾水。

关键代码与配置

下面这段 bash 给出了可直接落地的配置，输入来自上一步、输出写入目标端：

# 限制 Pan 的堆内存，避免一个步骤拖垮整机
export PENTAHO_DI_JAVA_OPTIONS="-Xmx4g -Xms2g"
pan.sh /file:big_load.ktr -level:Detailed
# Detailed 日志会打印每个步骤的输入输出行数，便于发现行集阻塞
​

JVM 参数直接决定行集能撑多大。我们给生产 Pan 固定 4G 堆，并在监控里看「缓存行数」指标，超过阈值就预警。

<step>
  <name>排序</name><type>SortRows</type>
  <sort_size>1000000</sort_size>   <!-- 内存中可排的行数 -->
</step>
<step>
  <name>分组</name><type>GroupBy</type>
</step>
​

排序与分组这类步骤需要先把数据攒进内存或溢写到磁盘，sort_size 控制阈值。我们设太小会频繁落盘变慢，设太大又怕 OOM，这是典型的内存与速度的权衡。

背景

一个转换源端是高速 Kafka 落地表，下游是慢速 HTTP 写出，整体速率卡在每秒几百行。

操作

我们打开行集监控，发现「表输入」产出远大于「HTTP 写出」消费，行集常满。

# 查看步骤吞吐量
pan.sh /file:slow.ktr -level:Rowset 2>&1 | grep 'lines read/write'
# 输出显示 表输入 50k/s，HTTP写出 300/s
​

结果

确认瓶颈在写出端而不是转换逻辑，于是把单线程写出改成批量聚合后分批，速率提到 3k/s。

解读

根因是流水线被最慢步骤阻塞，而非 Kettle 慢。看懂行集机制让我们没去无谓地加机器，而是改写出策略。

变式

若源端也能削峰，可在源端「表输入」加 LIMIT 分批或限速，使上下游节奏匹配，行集水位平稳。

常见误区与工程取舍

误区：认为加机器总能变快。单机多线程下，瓶颈常在行集和最短步骤，先定位再扩。

误区：把所有步骤并行度拉满。并行度越高行集越多，内存压力越大，适得其反。

取舍：步骤线程数默认即可，只在明确瓶颈处微调，且每次只改一个变量做对照。

深入：一次转换在内存里怎么跑

Kettle 的转换不是「一条 SQL 跑到底」，而是数据以行为单位，从一个步骤经 hop 流向下一个步骤，步骤之间用「行集」做缓冲。每个步骤有独立的输入行集与输出行集，引擎按可用数据驱动各步骤并发执行——哪个步骤的输入行集里有数据，它就处理，处理完放进自己的输出行集。这种行级流水线意味着：上游慢不会阻塞下游无限等待（受行集容量限制），但也意味着你不能假设「下游一定看到上游全部数据后再开始」。

<step>
  <name>排序</name>
  <type>SortRows</type>
  <sort_fields>
    <field><name>create_time</name><ascending>Y</ascending></field>
  </sort_fields>
</step>
<!-- 排序/分组/去重这类步骤必须等「上游全部到齐」才能出结果，会打破行级流式，是性能与内存的关键拐点 -->
​

⚠️ 常见坑（运行时架构）

• 误以为转换是单线程顺序执行：实际按行集驱动并发，有状态步骤并行会错乱。
• 忽视排序/分组步骤的「全量到齐」特性：它们会囤积行集，内存压力陡增。
• 以为步骤越多越快：每多一个 hop 都有行集缓冲开销，无谓步骤只增不减。

💡 关键直觉

• 行级流水让转换「边读边算」，但遇到排序/分组这类「要等全部」的步骤，流水线退化成批处理。
• 调优第一问：我的瓶颈步骤是流式的还是阻塞式的？阻塞式才需要重点关照内存。

工程实录：定位一个阻塞式瓶颈

一条转换整体慢，但每个步骤单独看都不慢。

导出步骤指标，发现「排序」步骤读/写行数悬殊，确认它在等全量到齐。

<step><name>排序</name><type>SortRows</type>
  <sort_fields><field><name>create_time</name></field></sort_fields>
</step>
<!-- 排序必须等上游全部到齐才出结果，是行级流水的拐点 -->
​

把排序下推到源端 SQL 的 ORDER BY，转换恢复流式，提速明显。

阻塞式步骤打破流水线，能下推就别在内存等。

必须内存排序时，给它单独更大的行集与堆，避免拖累全局。

参数与阈值速查
