4.2 薄膜干涉

4.2 薄膜干涉

本节摘要：薄膜上下表面反射的两束光分振幅干涉。光程差由光学厚度 (nd) 和入射角决定，还要记得半波损失：从光疏进光密的反射会跳 π。四分之一波长增透膜让两束反射几乎等幅反相；高低折射率交替的多层堆可以把反射率推到接近 1。等厚条纹读厚度起伏，等倾条纹读角度与折射率。肥皂泡颜色是白光光谱被薄膜滤波后的剩余。

阅读收获

阅读完本节，你应当能够：

1. 写出正入射下反射光程差 (2nd) 并判断要不要加半波损失
2. 解释 (\lambda/4) 增透膜的折射率为何取两侧折射率的几何平均
3. 区分高反膜堆与增透膜在层数和折射率顺序上的差别
4. 由牛顿环半径估算透镜曲率半径的思路
5. 说明为何斜入射薄膜颜色会蓝移

一、两束反射，加上可能的 π

光线进膜，一部分在前表面反射，一部分进膜后在后表面反射再出来。透射方向也有多束，反射方向最容易看见颜色。正入射时，后表面那束相对前表面多走 (2nd)。若前表面是从空气到玻璃（光疏到光密），反射有半波损失；后表面若是玻璃到空气，没有。于是有效相位差还要再加 π。最小反射（增透条件）和最小透射（高反条件）因此对调过一次——忘掉半波损失，暗纹亮纹会整表翻面。

肥皂泡、油膜都是「空气-膜-空气」或「空气-油-水」，半波损失怎么算要画折射率台阶。不要背「薄膜一定有半波损失」，要背「每一次光疏到光密反射记一次 π」。

白光照明时，每个波长自己一套亮暗。某波长反射极小，旁边的波长可能极大，于是反射光呈彩色，透射光呈互补色。膜越厚，光谱里起伏越密，颜色越「发白」或出现高级次彩，直到超出白光相干长度，颜色淡成灰。

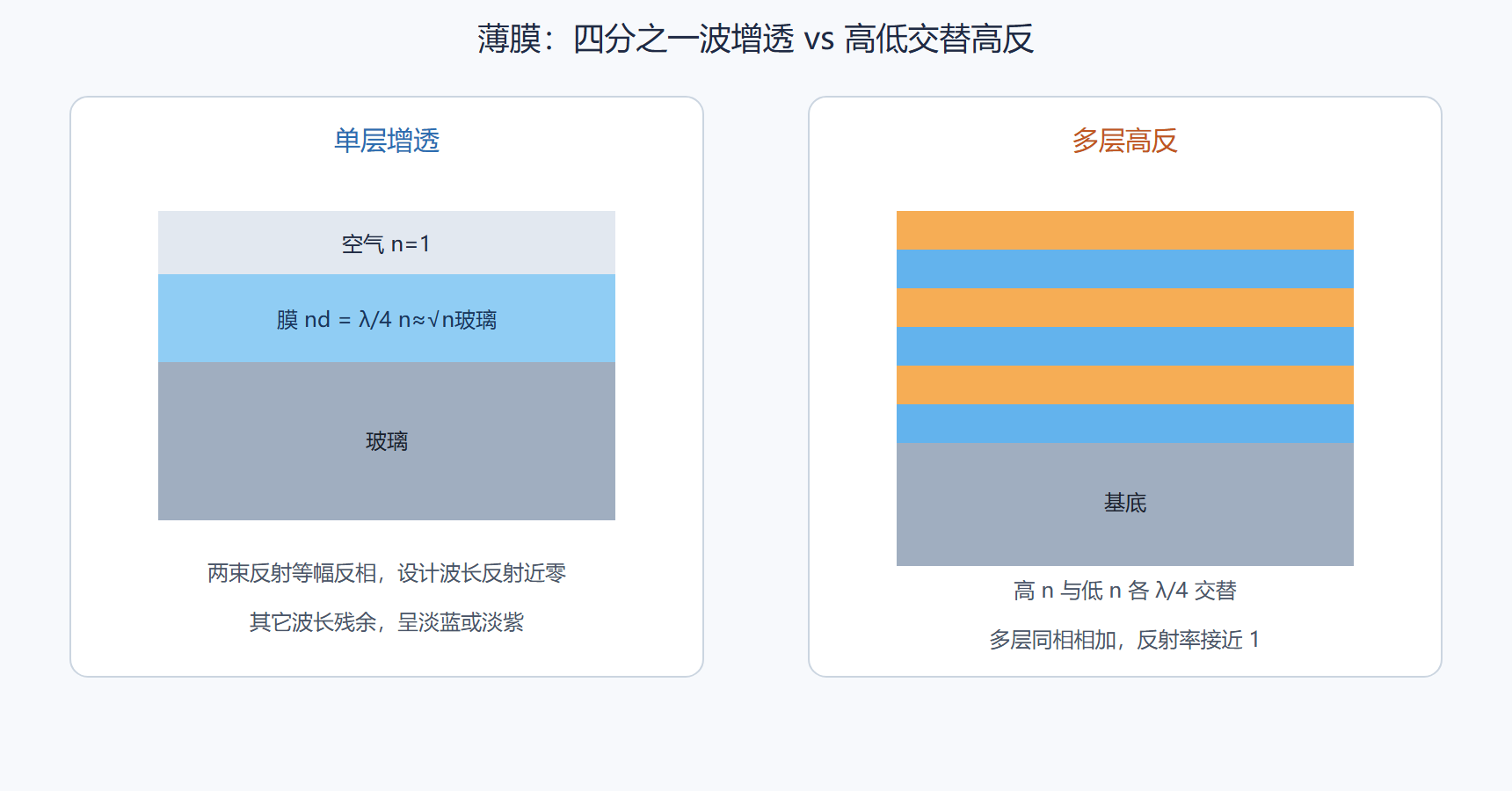

图：单层增透与多层高反

图注：单层四分之一波增透让两束反射反相；高低折射率交替的多层堆把反射推向接近一。

二、增透、高反、滤波

单层增透：膜的光学厚度 (nd=\lambda/4)（对设计波长、正入射），折射率 (n\approx\sqrt{n_\mathrm{air}n_\mathrm{glass}})。氟化镁 (n\approx 1.38) 接近常用玻璃的几何平均，是经典单层膜。只能在一个波长附近做得很低反射，其余波长残余，镜头因而发蓝或发紫。多层宽带增透把反射压到可见区平均 0.5% 以下，手机镜头几十个面靠它活。

高反：高折射率层与低折射率层各 (\lambda/4) 交替，从高折射率层开始面对入射。层数越多，峰值反射越高、带宽由高低折射率差决定。激光腔镜、冷光镜、二向色镜都是这族设计的变种。带通滤光片则是高反堆中间夹一个间隔层（法布里-珀罗腔），透射峰窄而陡。

斜入射：有效光程 (2nd\cos\theta_\mathrm{film})（(\theta_\mathrm{film}) 是膜内角）。角度增大，光学厚度变薄，谱向短波移——滤光片蓝移、增透点跑掉。窄带滤光片必须规定接受角；广角镜头边缘色偏有时来自镀膜而不是玻璃色散。

三、等厚、等倾、牛顿环

膜厚缓慢变化、近正入射：同一级条纹连起等厚线，像地形等高线。光学车间用标准平晶看工件「光圈」：几个环对应相对平晶的几个半波长起伏。牛顿环是平凸透镜对平面的空气楔，环半径平方与级数成正比，可测曲率半径。接触点是暗斑（空气膜、半波损失），这是判对的记号。

等倾：厚度均匀，改变入射角，同一倾角对应同一级。观察要用扩展光源，条纹定域在无穷远，眼睛或望远镜调到无穷。测折射率、测小角度，等倾比等厚顺手。

# 概念：正入射空气膜，半波损失，暗条件 2d = m λ
# 牛顿环：d ≈ r^2 / 2R  →  r_m^2 ≈ m λ R
R = 1000e-3    # 1 m 曲率
lambda = 589e-9
# 第 4 亮/暗要按半波损失约定选公式，先画台阶再写
​

⚠️ 常见坑：用眼睛在膜面上找等倾环。等倾定域在无穷远，应看透镜焦面或把眼睛放松到看远山。盯着膜面看到的是等厚或灰尘散射。激光点源到处都能看到非定域条纹，更容易把两种几何混为一谈。
💡 关键直觉：镀膜车间的「几个光圈」是等厚干涉计量，不是像差里的光圈 F 数。同一个词，两套坐标。沟通时说「几个干涉环」更安全。

吸收膜、金属膜不能只用透明膜的余弦。金属带来额外相位，增透设计完全不同（例如硒化锌上的增透）。红外窗口、太阳吸收膜、半透半反镜，都要按复折射率算，不能把可见区 MgF2 故事原样搬家。

问题：增透膜会不会把光「吃掉」？

理想电介质增透把反射能量改道到透射，吸收可以很低。脏了、镀错、用了金属，才会真吃光。透过率加上反射率若明显小于 1，再去查吸收和散射。

问题：为什么镜头表面有时呈红、有时呈绿？

剩余反射的光谱形状不同。单层氟化镁常偏紫；宽带多层把中间压平，两端翘起，看起来淡绿或淡品红。颜色是质检线索，不是装饰。

四、把这一节接到仪器上

增透膜验收看光谱曲线，不看「表面蓝不蓝」。剩余反射的颜色只是质检线索：同一条宽带增透曲线，照明光谱不同，眼睛看到的颜色可以变。合同应写：400–700 纳米平均反射率、入射角、偏振。手机镜头几十个面，单面 0.5% 和 1% 差出一截系统透过和鬼像。

滤光片斜用必然蓝移。荧光显微镜的二向色镜按 45 度设计，正入射数据不能直接用。窄带激光洁净滤光片若给广角镜头当前窗，边缘视场色偏会被当成镜头色散。光学薄膜的「设计角」是身份的一部分，和波片的标称波长同类。

牛顿环测曲率时，接触点必须是暗斑（空气膜），否则两表面没接触或膜层反了。环不圆说明有像散面形或压力不均。这是车间最便宜的球面检验之一，精度受照明波长均匀性和读环误差限制，到不了相移干涉仪，但比「眼看光圈」量化。

金属半透膜的相位不是 0 或 π 两档，分束立方的两臂可能自带固定相位差。干涉仪设计要把这块相位差算进零级位置，或用镀膜方提供的相位数据，不要假设「分束器是中性的」。

问题：这一节最容易测错的是什么

半波损失整表翻面，增透条件写成高反条件。眼睛盯膜面找等倾环，等倾定域在无穷远。滤光片斜用仍按正入射曲线验收，谱已经蓝移。单层增透颜色当合格证，照明光谱一变颜色就变，合同应写平均反射率与角度。金属膜套电介质余弦，相位不是 0 或 π。牛顿环接触点不是暗斑还在数环，两面没接触。车间「光圈」和摄影 F 数同词不同义。膜越厚颜色越花直到超出白光相干长度发灰，被当成镀错料。多层高反的应力把面形改写，却去打回抛光。

一小时对照练习

画折射率台阶，每一次光疏到光密反射记一个 π，再写增透或高反条件，避免整表翻面。正入射 λ/4 增透的折射率取两侧几何平均，斜入射用膜内角余弦，滤光片蓝移按这个算。等厚看膜面附近，等倾看无穷远，激光非定域条纹不要混进来。牛顿环接触点必须暗，环不圆先查压力和面形像散。合同写光谱与角度偏振，不写「表面呈蓝色」。金属半透相位不是两档，分束立方的固定相位差要进零级位置。膜应力在高反厚膜上会改面形，镀后必须复检。

要点串联

• 分振幅：上下表面两束，光程差 (2nd\cos\theta)，记得半波损失
• 增透：λ/4 且折射率几何平均，两反射反相相消
• 高反：高低 λ/4 交替，同相相长
• 角度：斜入射等效变薄，谱蓝移
• 等厚 / 等倾：厚度图 vs 角度图，定域面不同
• 牛顿环：空气隙等厚条纹，可测曲率

下一节把干涉做成量具：迈克耳孙测长、面形检测、以及相干长度如何变成 OCT 的深度分辨率。

数字与边界再钉一次

每一次光疏到光密反射记 π，空气膜接触点牛顿环中央是暗的。正入射增透 nd=λ/4 且 n 取几何平均，斜入射等效变薄谱蓝移。等厚是厚度等高线，等倾是角度等高线，观察面不同。多层高低交替把反射推向 1，间隔层做成窄带透射。合同写光谱平均反射率、角度、偏振，不写颜色形容词。金属膜相位不是 0 或 π 两档。膜越厚白光相干不够就发灰。滤光片设计角是身份。高反厚膜应力改面形，镀后复检。车间光圈指干涉环数，摄影光圈指 F 数，沟通写全称。

收束对照

分振幅加半波损失，薄膜就从经验颜色变成可计算的膜系。增透、高反、滤光、牛顿环，共用光学厚度与膜内角。设计角和波长是身份。颜色是线索，光谱是合同。金属相位不是两档。膜应力改面形。车间光圈与摄影光圈同词不同义。

再补一刀

多层宽带增透把可见区平均反射压到百分之一以下，手机镜头几十个面靠它活。窄带滤光片接受角必须规定，广角镜头边缘色偏有时来自膜而不是玻璃色散。吸收膜按复折射率算，可见氟化镁故事不能搬家到红外金属。线性渐变滤光把位置变成波长，光谱仪里常用。透过率加反射率明显小于一，再去查吸收散射，不要先怪公式。

过线补句

光学厚度按膜内角算，斜用必然蓝移，窄带片必须规定接受角。牛顿环半径平方与级数成正比，接触点暗斑是判对记号。增透把反射改道到透射，理想电介质并不吃光；脏了或用了金属才会真吃。多层堆的监控方式（晶体或光学）决定停在哪一层，停错一层峰值就跑。颜色只能当线索。

设计波长与设计角写进膜系图纸，换几何等于换身份。

斜入射等效变薄，谱向短波移，滤光片必须规定接受角。
半波损失记错会让暗纹亮纹整表翻面。
