3.2 四个弹性常数：E、ν、G、K
3.2 四个弹性常数：E、ν、G、K
本节摘要：各向同性线弹性材料常用四个常数描述：弹性模量 E、泊松比 ν、剪切模量 G、体积模量 K。本节说明各自的物理场景、换算关系与典型数值，并用一组可复算的演算验证"只有两个独立"的论断。
一副牌里的四张常用牌
给材料建档时，手册页面上最常见的四个字母各管一个试验场景。E 出自拉伸试验，管拉压的刚硬程度；ν 是同一次试验的副产品，管横向收缩；G 出自扭转试验，管形状歪斜的抵抗；K 出自静水压试验，管体积变化的抵抗。四个都叫模量或比（ν 无量纲），单位除 ν 外都是帕斯卡。
关键在于：它们不是四个独立的参数。各向同性假设的对称性足够强，四个常数被两条换算式锁死——G 等于 E 除以 2(1+ν)，K 等于 E 除以 3(1−2ν)。知道任意两个，就能推其余两个。这句话的实验含义很实在：拉伸试验加扭转试验，材料档案就齐了，不需要专做静水压试验。

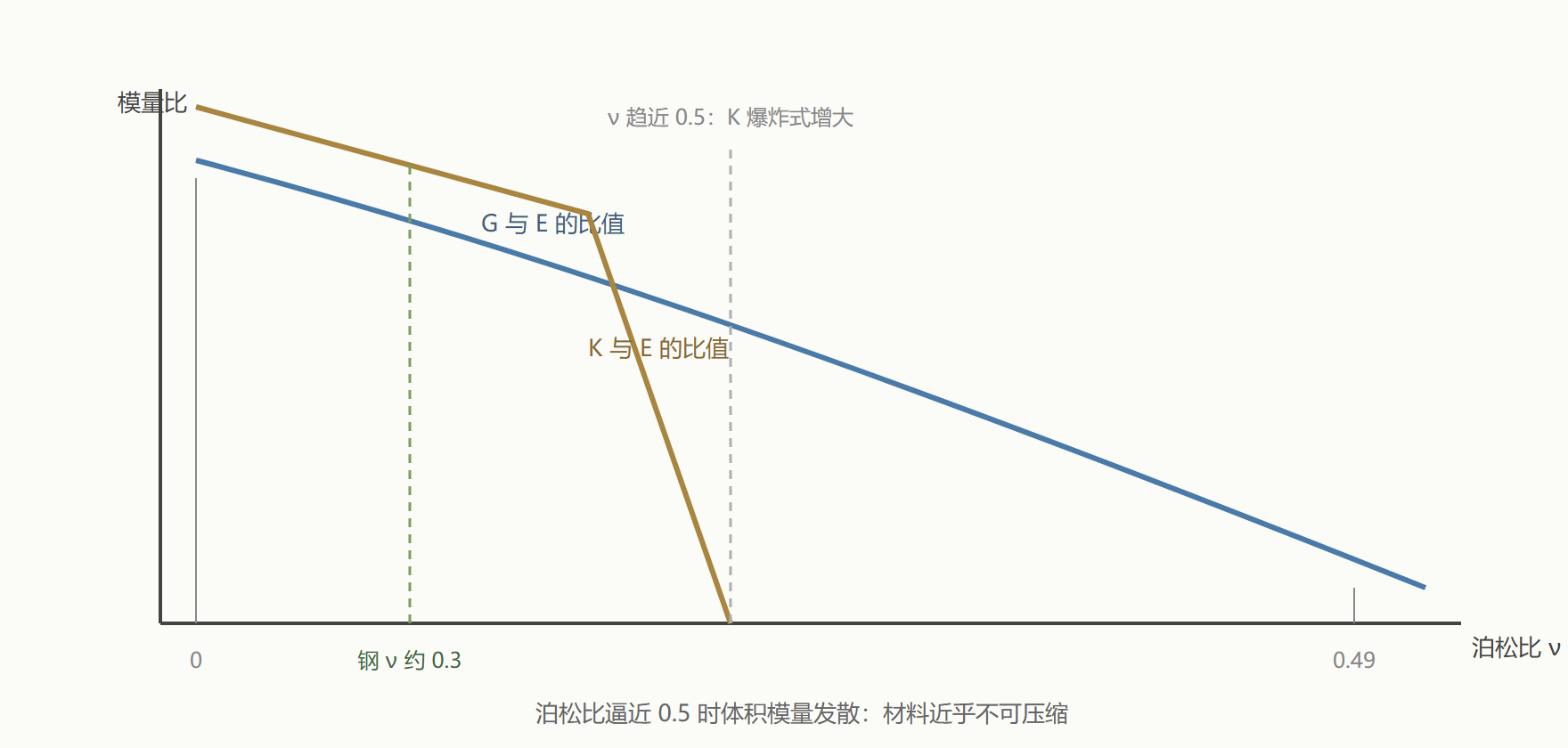

图：泊松比扫描下 G 与 K 的相对变化
各管哪一段应力
把偏应力和静水应力这对概念请出来（第一章的不变量在此兑现）。任意应力状态可拆成两部分：改变体积的球量（平均正应力），与改变形状的偏量。广义胡克定律拆开后异常清爽——球量应力等于 3K 乘球量应变，偏量应力等于 2G 乘偏量应变。体积归 K 管，形状归 G 管，泾渭分明。
这条拆解直接解释了两个工程现象。橡胶 ν 接近零点五、K 巨大而 G 很小：几乎压不小体积、却很容易剪切变形，减振件正用它的低 G。金属成形工艺里的静水压辅助挤压：提高平均压强不增加塑性（偏量未变），却抑制裂纹张开，使脆性合金也能挤出复杂形状。
换算网络动手验证
取三种典型材料，验证"两个推四个"，并核对扭转试验的实测 G。
# 由 E 与 nu 推出 G 与 K，与扭转试验实测 G 对照 materials = { "钢": (200e9, 0.30, 77.0e9), "铝合金": (70e9, 0.33, 26.0e9), "橡胶": (5e6, 0.499, 1.7e6), } for name, (E, nu, G_meas) in materials.items(): G = E / (2 * (1 + nu)) K = E / (3 * (1 - 2 * nu)) err = abs(G - G_meas) / G_meas * 100 print(f"{name}: 推算 G = {G/1e9:7.2f} GPa，实测 G = {G_meas/1e9:7.2f} GPa，" f"偏差 {err:4.1f} %；K = {K/1e9:8.2f} GPa")
钢: 推算 G = 76.92 GPa，实测 G = 77.00 GPa，偏差 0.1 %；K = 166.67 GPa 铝合金: 推算 G = 26.32 GPa，实测 G = 26.00 GPa，偏差 1.2 %；K = 68.63 GPa 橡胶: 推算 G = 1.67 GPa，实测 G = 1.70 GPa，偏差 1.8 %；K = 833.33 GPa
判读三行输出：钢与铝的推算 G 与扭转实测偏差在百分之一上下，说明各向同性假设对金属相当称职；橡胶的 K 高达八百多吉帕——比钢还"硬"的四倍多，但它的 G 只有零点零零二吉帕量级，软与硬全看你问的是体积还是形状；K 与 E 的换算式在 ν 趋近零点五时分母趋零，K 飙升，正是不可压缩材料的数学签名。
用常数选型：一次完整的判读
设一个真实决策：泵阀密封件要求"受压时几乎不缩小，受剪时顺从让位"。候选材料：钢（E 等于 200 吉帕、ν 等于零点三）与橡胶（上表参数）。判据写清楚：体积刚度要高（K 大），剪切刚度要低（G 小），两者比值 K/G 越大越理想。
# 密封件选型：以 K 与 G 的比值作判据 materials = { "钢": (200e9, 0.30), "铝合金": (70e9, 0.33), "橡胶": (5e6, 0.499), } for name, (E, nu) in materials.items(): G = E / (2 * (1 + nu)) K = E / (3 * (1 - 2 * nu)) print(f"{name}: K/G = {K/G:8.0f}")
钢: K/G = 2 铝合金: K/G = 3 橡胶: K/G = 500
判读：金属的 K 与 G 同量级，压它多少它就歪多少；橡胶的 K/G 达五百倍——体积岿然不动、形状任由摆布，密封件的物理本质被这两个常数讲得一清二楚。选型问的从来不是"模量多大"，而是"哪个模量大"。
非金属材料的常数页
四件套读法在非金属上还要加注。工程陶瓷：E 高达三百到四百吉帕，比钢还挺，但 ν 只有零点二二上下、几乎没有任何塑性储备，K 的小常数让断裂判据接管一切——用它先问脆断不问刚度。木材：正交各向异性，顺纹与横纹模量差出十倍以上，单一 E 值的表格行对它基本无效。纤维增强复合材料：典型值 E 纵向一百四、横向八吉帕量级，九个独立常数起步，本节的"两常数速记"完全不适用，判读必须回到广义胡克定律的满矩阵。看到这些常数页就明白：本章的速记规则是给各向同性金属开的专用窗口，换材料先换规则。
手册页怎么读：四件套之外的陷阱
翻开材料手册，弹性栏常见三种写法，各有陷阱。第一种只给 E 与 ν：够用，G 与 K 可推。第二种给"拉伸模量、压缩模量"两个数：注意多数金属两者相同，但铸铁、混凝土、复合材料不同——受压构件查压缩模量，受拉构件查拉伸模量，混用误差可达两成。第三种给动弹模量与静弹模量：动测（敲击、超声）得到的是动弹模量，通常比静测（拉伸试验）高三到五成，橡胶类差异更大。判读口诀：先问这个数怎么测出来的，再决定它能不能进你的公式。材料的"性格"不只藏在数值里，也藏在测量方法里——这正是本章开篇那句"每个常数出自一个试验场景"的续集。动静模量的差异也给实验判读留了条后路：现场敲击测得的动弹模量若比图纸标注的静弹模量高三成以上，先别急着下"材料劣化"的结论——对混凝土这类材料，动测口径本身就更硬，换算口径再比较才是正经流程。判读数字之前先统一口径，是常数表使用说明里没印出来的一条。
本节要点回顾
- 四常数各出自一个试验场景：E 拉压、ν 横缩、G 扭转、K 静水压。
- 各向同性下只有两个独立：G 等于 E 除以 2(1+ν)，K 等于 E 除以 3(1−2ν)。
- 应力拆成球量与偏量后，体积归 K、形状归 G，各行其道。
- ν 趋近零点五意味着不可压缩，K 发散而 G 保持小值。
- 选型判据是模量比值（如 K/G），不是单一模量的大小。
常数归档完毕。时间一长，档案就要翻页——粘弹性登场。
