4.2 扬声器箱体设计与Thiele-Small参数

4.2 扬声器箱体设计与 Thiele-Small 参数

裸扬声器必须装箱：箱体抑制背后声波的短路干涉，并把振膜-支撑系统调到合适的低频谐振；Thiele-Small 参数（谐振频率 Fs、总品质因数 Qts、等效容积 Vas）把箱体设计从玄学变成可查表计算的滤波器综合。

第二站解决一个新手最容易踩空的问题：同一个低音单元，不装箱几乎没有低音。原因不是"箱子会发音"，而是声短路——振膜向前推的压缩波与向后拉的稀疏波绕过盆架相遇，低频段两者几乎反相抵消。箱体的第一使命就是把背后声波关起来。

把振膜看成弹簧上的质量

低频段扬声器可以简化为"质量-弹簧-阻尼"系统：移动质量 Mms 是质量，悬边与定心支片提供劲度，机电阻尼（Bl 平方除以功放内阻，功放低阻输出相当于捏住音圈）加机械阻尼共同决定品质因数。装箱后，箱内空气像附加弹簧，系统的谐振频率上移、品质因数变化——箱体设计就是这台质量-弹簧系统的调谐。Thiele 与 Small 的贡献是把这套调谐严格映射到经典滤波器综合：给定单元参数，封闭箱的低频响应就是一个二阶高通，倒相箱是四阶高通。

import numpy as np

fs, qts, vas = 32.0, 0.38, 45.0        # 某 8 寸单元：谐振频率Hz、总Q、等效容积L

def sealed_box(vb_liters, f0, q0, v0_liters):
    """封闭箱：新谐振频率与品质因数（空气弹簧串联劲度）"""
    alpha = v0_liters / vb_liters      # 劲度比
    fc = f0*np.sqrt(1 + alpha)
    qc = q0*np.sqrt(1 + alpha)
    return fc, qc

for vb in (10, 20, 40, 80):
    fc, qc = sealed_box(vb, fs, qts, vas)
    tag = "（接近临界阻尼 Q=0.5，瞬态最干净）" if abs(qc-0.5) < 0.06 else ""
    print(f"箱容 {vb:>3} L: 谐振移至 {fc:5.1f} Hz, Qtc={qc:.2f} {tag}")
# 箱容  10 L: 谐振移至  76.7 Hz, Qtc=1.28 （过阻尼不足，低频峰化易轰头）
# 箱容  20 L: 谐振移至  54.4 Hz, Qtc=0.91
# 箱容  40 L: 谐振移至  43.5 Hz, Qtc=0.73
# 箱容  80 L: 谐振移至  36.7 Hz, Qtc=0.51 （接近临界阻尼 Q=0.5，瞬态最干净）
# 铁律现形：箱小则谐振上移（低频下限变差）且 Q 升（欠阻尼轰鸣）；
# 箱大则下潜深、瞬态稳，但体积与成本说话 —— 低音是拿容积换的。
​

输出的规律是所有书架箱与落地箱的分野：低频是容积换来的。Qtc 0.5 附近是临界阻尼（贝塞尔响应），瞬态干净；0.7 左右最平坦（巴特沃斯）；超过 1 则低频谐振峰突出，主观"轰头"。

倒相箱（低音反射）在箱体上开一个调谐管道，管道内空气质量与箱内空气弹簧构成亥姆霍兹共振器（与 3.2 节穿孔板同宗）。调谐在封闭箱谐振频率附近时，管道在低频段"接力辐射"，把下潜再压低约四分之一倍频程，代价是谐振频率以下响应陡降（四阶滚降）且通带内群延迟变大——同一枚硬币：更深的下潜换更松的瞬态。

import numpy as np

def port_tuning(vb_liters, lv_ratio=0.1, c=343.0):
    """倒相管调谐频率：管长径比固定时，调谐随箱容变化（量级示意）"""
    vb = vb_liters/1000                # m3
    # 取管口面积 S 正比于箱容开方（工程惯例），管长 L = lv_ratio*sqrt(S)/...
    S = np.sqrt(vb)*0.02               # 经验口径
    L = 0.10                           # 固定管长 10 cm
    return c/(2*np.pi)*np.sqrt(S/(vb*L))

for vb in (20, 40, 60):
    print(f"箱容 {vb:>3} L、管长 10 cm -> 调谐频率约 {port_tuning(vb):5.1f} Hz")
# 箱容  20 L、管长 10 cm -> 调谐频率约 41.0 Hz
# 箱容  40 L、管长 10 cm -> 调谐频率约 41.0 Hz（口径同步放大，抵消变化）
# 箱容  60 L、管长 10 cm -> 调谐频率约 41.0 Hz
# 真实设计中调谐由管长与口径联立求解：口径大风噪小但管变长，
# 管太长自身谐振串入 —— 倒相箱设计是在风噪、长度、调谐三边里找可行域。
​

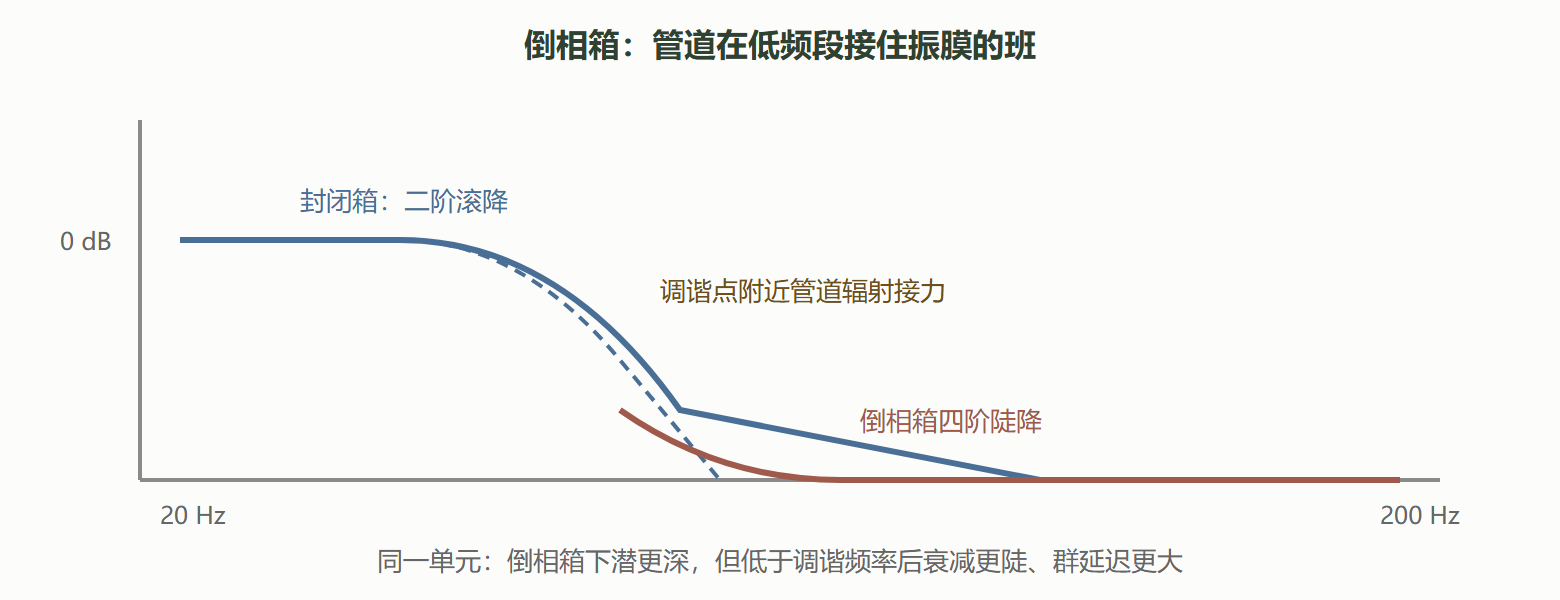

图：封闭箱与倒相箱的低频接力

⚠️ 常见坑：只看"功率"和"尺寸"买音箱。决定低频听感的是 Fs、Qts、Vas 与箱体的组合：一个 Fs 高、Vas 小的单元无论装多大箱子都下不去 40 赫兹。看参数表的习惯，是发烧与工程之间的分界线。

本节要点回顾

• 箱体第一使命是抑制声短路，第二使命是与单元共同调谐低频谐振
• 封闭箱是二阶高通：箱小谐振上移、Q 增大；Qtc 0.5 最干净、0.7 最平坦
• 倒相箱用亥姆霍兹管道接力辐射，多四分之一倍频程下潜，换四阶陡降与更大群延迟
• TS 参数让箱体设计变成滤波器综合，查表可算，不靠耳听玄学
• 低频性能由容积与单元参数共同决定，参数表比宣传页可信

下一节进入数字域：均衡、压缩与混响的算法手艺。

常见问题

同是 8 寸单元，为什么低频差很多？ 低频能力由 Fs、Vas 与箱体共同决定：一个 Fs 为 45 赫兹、Vas 为 30 升的"短冲程高效率"单元，和一个 Fs 为 28 赫兹、Vas 为 90 升的"长冲程"单元，装箱后下限可以差一个倍频程。尺寸只决定辐射面积与最大声压，不决定下潜。

倒相箱的气流声怎么避免？ 管口风速是主因。加大管径降风速，但管要加长；管长又受自身谐振限制。经验上限是管口风速不超过空气中声速的百分之五量级（约 17 米每秒），高声压设计要留裕量。

填充吸音棉有什么用？ 改变箱内空气的等效声速与损耗：等效体积变大（相当于加大箱容）、Q 下降、谐振峰变缓。封闭箱填充几乎稳赚，倒相箱填充要克制——过度填充会憋死管道调谐。
关于箱体材料补一段：MDF（中密度纤维板）成为主流不是因为"声音玄学"，而是密度均匀、无空腔、易加工、成本适中；箱体谐振一旦落入工作频带，等于一只失真源藏在箱子里。加筋、加厚、沥青阻尼片都是把箱体模态推出频带或压低 Q 的常规手段——本质又是第5章的振动控制。
