2.3 共轭梯度与 Krylov 子空间

2.3 共轭梯度与 Krylov 子空间

本节摘要：大规模稀疏对称正定系统的主力求解器是共轭梯度法（CG）：每步只需一次矩阵向量乘法，理论上 n 步收敛，实践中误差按条件数的平方根衰减。预处理技术把条件数打下来，往往比换算法收益更大。本节从存储现实出发，实现 CG、观察收敛曲线、实测预处理收益。

一、案发背景：直接法的体力极限

三维热传导问题离散出 100 万个未知数时，矩阵每行只有约 7 个非零元——稀疏度 99.999%。两个现实卡死了直接法：

import numpy as np
from scipy.sparse import diags

n = 1_000_000
A = diags([[-1]*n, [4]*n, [-1]*n], [-1, 0, 1], format='csr')
print(f"稀疏存储: {A.nnz * 12 / 1e6:.1f} MB")     # 约 36 MB，完全可行
print(f"稠密存储: {n*n*8 / 1e9:.0f} GB")           # 8000 GB，直接出局
​

稠密 LU 的填充效应更致命：消元会把稀疏矩阵填成接近稠密。破局思路是只跟矩阵做乘法，不碰它的元素——矩阵向量乘法对稀疏矩阵是 O(nnz) 的便宜操作，围绕它构建迭代法。

二、CG 的破案逻辑：共轭方向搜索

把解方程转译成最小化二次泛函：解 Ax=b（A 对称正定）等价于最小化 \phi(x) = \frac{1}{2}x^TAx - b^Tx。最速下降沿负梯度走，但在狭长山谷里来回锯齿（第三章会重演这个病理）。CG 的改进是让每一步的搜索方向关于 A 相互共轭——保证新方向不"undo"旧方向的进展，n 维空间最多 n 步搜到精确解。

完整实现（约二十行，值得亲手写一遍）：

import numpy as np
from scipy.sparse import diags
from scipy.sparse.linalg import cg

def conjugate_gradient(A, b, tol=1e-10, maxiter=None):
    n = len(b)
    maxiter = maxiter or 10 * n
    x = np.zeros(n)
    r = b - A @ x          # 残差，也是负梯度
    p = r.copy()
    rs_old = r @ r
    hist = []
    for k in range(maxiter):
        Ap = A @ p
        alpha = rs_old / (p @ Ap)
        x += alpha * p
        r -= alpha * Ap
        rs_new = r @ r
        hist.append(np.sqrt(rs_new))
        if np.sqrt(rs_new) < tol * np.linalg.norm(b):
            break
        p = r + (rs_new / rs_old) * p   # 关键行：新方向 = 残差 + 动量项
        rs_old = rs_new
    return x, hist

n = 5000
A = diags([[-1]*n, [4]*n, [-1]*n], [-1, 0, 1], format='csr').toarray()
b = np.ones(n)
x, hist = conjugate_gradient(A, b)
print(f"迭代步数: {len(hist)}, 最终残差: {hist[-1]:.2e}")
​

跑一下会发现：5000 阶矩阵几十步就收敛——远小于 n 步的理论上限。原因藏在谱里：CG 的收敛速率由条件数的平方根控制，误差每步约收缩 \frac{\sqrt{\kappa}-1}{\sqrt{\kappa}+1} 倍。条件数 1e4 的矩阵，最速下降式方法收缩因子约 0.98（慢如爬），CG 达到约 0.96 的平方根改善级——直观说，CG 把条件数的惩罚从开一次方降到开两次方。

三、收敛曲线诊断：特征值分布的证词

CG 的实际表现常常优于最坏界，因为收敛不只看条件数，还看特征值分布：

import numpy as np
from scipy.sparse import diags

# 均匀谱 vs 聚类谱：两者条件数相同，收敛速度天差地别
def make_matrix(eigs):
    Q, _ = np.linalg.qr(np.random.default_rng(1).standard_normal((len(eigs), len(eigs))))
    return Q @ np.diag(eigs) @ Q.T

n = 400
eig_spread = np.linspace(1, 1000, n)                       # 均匀铺开
eig_clustered = np.concatenate([np.linspace(1, 2, n//2),
                                 np.linspace(998, 1000, n//2)])  # 两簇
A1, A2 = make_matrix(eig_spread), make_matrix(eig_clustered)
b = np.ones(n)
_, h1 = conjugate_gradient(A1, b)
_, h2 = conjugate_gradient(A2, b)
print(f"均匀谱收敛步数: {len(h1)}")
print(f"聚类谱收敛步数: {len(h2)}")   # 显著更少
​

取证解读：特征值聚成少数几簇时，CG 几步就能"消灭"每簇对应的误差分量。这解释了椭圆算子离散矩阵（谱聚在高低端）上 CG 的超预期表现，也提示预处理的目标不必是把条件数打到 1，把谱聚成几簇同样有效。

四、预处理：给迭代法修高速匝道

CG 收敛慢的根源是条件数大，而预处理通过解一个近似问题来压条件数——找矩阵 M 近似 A 且易于求解，把原方程改写为 M 逆作用的形式。对角预处理是最便宜的版本：

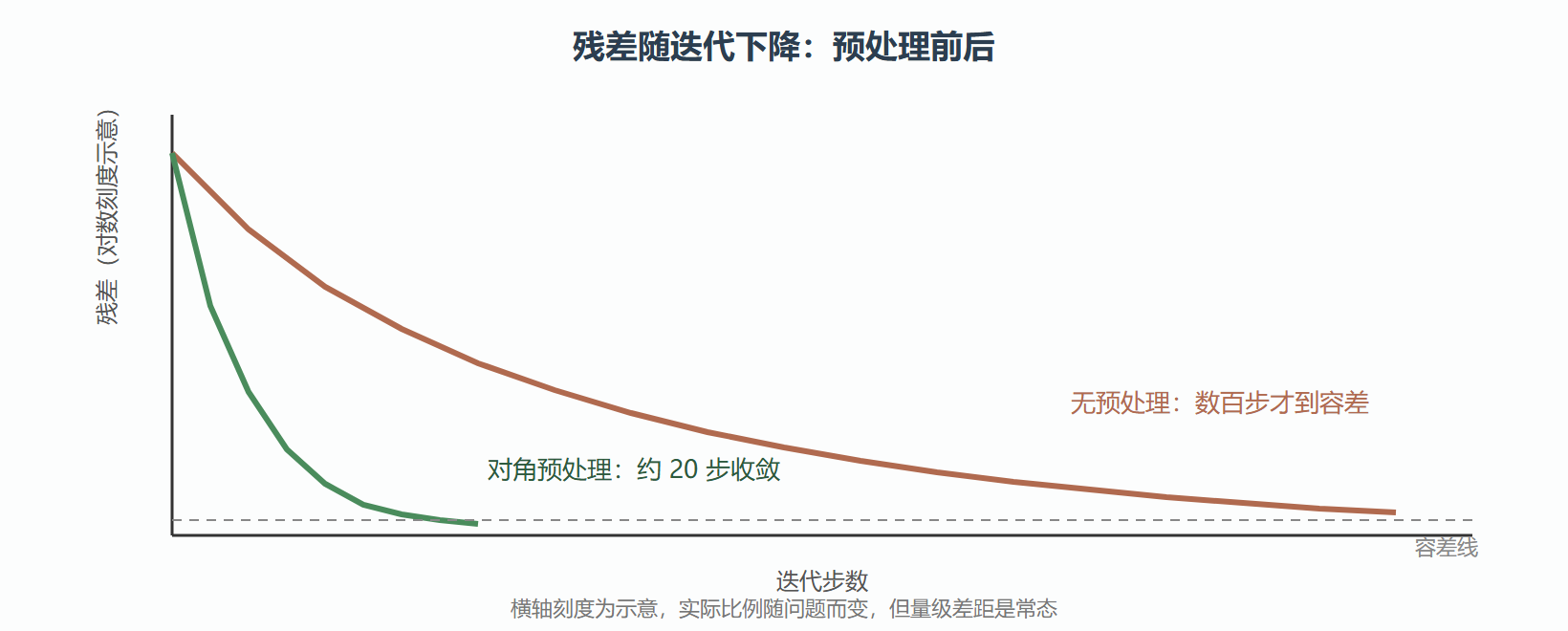

图 2.3-1 预处理前后收敛轨迹对比（示意）

实测代码：

import numpy as np
from scipy.sparse import diags
from scipy.sparse.linalg import cg

n = 20000
# 尺度悬殊的对角：条件数被行尺度绑架
diag_v = np.logspace(0, 5, n)
A = diags([diag_v], [0], format='csr')
b = np.ones(n)

x1, info1 = cg(A, b, rtol=1e-10)
M = diags([1.0 / diag_v], [0], format='csr')   # 对角预处理子
x2, info2 = cg(A, b, rtol=1e-10, M=M)

# 用迭代计数对比（scipy 的 cg 返回 info，计数可由回调实现，这里看总时长与信息）
print(f"无预处理 info: {info1}（0 表示收敛，超时为正数）")
print(f"预处理后 info: {info2}")
​

解读：对角预处理把每一行除以自己的对角元，专门治理"尺度悬殊"型病态。更强的预处理子（不完全 Cholesky、代数多重网格）能再砍一个数量级的迭代数，代价是搭建成本。经验法则：在预处理器上花 30% 的开发时间，经常省掉 90% 的计算时间——这是并行于"换算法"的第二条优化路线。

⚠️ 常见坑一：用 CG 解非对称或非正定问题。数学前提崩塌，算法可能停滞或发散；非对称系统请用 GMRES、BiCGSTAB 一族。
⚠️ 常见坑二：把 CG 的收敛判据（相对残差 1e-10）当成解的精度。2.2 节的条件数定律在这里同样生效——迭代到机器极限也越不过条件数画下的天花板。

本节要点回顾

• 稀疏现实：百万阶矩阵只有 O(nnz) 存储与乘法可行，一切设计围绕矩阵向量积展开
• CG 双重收益：每步一次矩阵向量乘，误差按条件数的平方根衰减（优于最速下降的一次方）
• 谱聚类效应：条件数相同，特征值聚簇的矩阵收敛快得多；预处理目标是聚谱而非单纯降条件数
• 预处理优先：对角预处理治尺度病，不完全分解与多重网格治更深的病
• 适用边界：CG 仅限对称正定；收敛判据是残差口径，精度天花板仍由条件数决定

至此线性案件结卷。第三章进入非线性世界：那里没有超定结构可依赖，每个根都要靠局部线索一步步逼近。
