1.2 掺杂与材料工程：给硅调味

1.2 掺杂与材料工程：给硅调味

摘要：掺杂是把本征硅调成 n 型或 p 型材料的工艺手段，也是整个集成电路产业赖以存在的"调味术"。本节讲清施主与受主的物理图像、补偿掺杂与多数载流子的计算方法，再沿直拉单晶、切片、研磨、抛光的完整产线，看一粒石英砂如何变成 12 英寸镜面晶圆。

上一节我们确认了本征硅的载流子浓度只有 10¹⁰ cm⁻³ 这个"本底噪声"量级，工程上几乎不可用。本节的任务就是把这个噪声调成一个可控信号：掺入百万分之一量级的杂质，导电能力立刻变化几个数量级——同时也为第 5 章的离子注入与扩散工艺埋下伏笔。

问题与直觉：百万分之一的"调味"改变一切

硅是四价元素，每个原子与四个邻居形成共价键。现在做两个实验：

实验一：在硅里掺入少量五价元素（磷、砷、锑）。每个磷原子替换一个硅原子的晶格位置后，只用四个价电子成键，第五个电子结合得很松——室温下几乎全部电离，成为自由电子。磷"施予"电子，叫施主，材料变成 n 型（负电荷载流子为主）。

实验二：掺三价元素（硼）。硼只有三个价电子，成键时缺一个，邻近的价电子跳来补位，就产生一个空穴。硼"接受"电子，叫受主，材料变成 p 型。

施主能级距导带底仅约 0.045 eV（磷在硅中），远小于禁带 1.12 eV，所以"室温全电离"是个极好的近似。算一笔账：

import numpy as np

n_Si = 5.0e22      # 硅原子密度 cm^-3
n_i = 1.0e10       # 300K 本征浓度 cm^-3

# 掺磷浓度为硅原子的百万分之一
N_D = n_Si * 1e-6  # 5e16 cm^-3

# n 型全电离：电子浓度≈N_D，空穴由质量作用定律压低
n = N_D
p = n_i**2 / n
print(f"掺杂比例: 1e-6 (百万分之一)")
print(f"电子浓度 n = {n:.2e} cm^-3")
print(f"空穴浓度 p = {p:.2e} cm^-3")
print(f"载流子提升倍数: {n / n_i:.1e}")

# 质量作用定律仍成立，但 n 不再等于 N_D 时"失效"，工程判据 n_i < 0.1*N_D
for T, ni_T in [(450, 3.2e13), (600, 4.0e15), (700, 5.0e16)]:
    flag = "掺杂仍主导" if ni_T < 0.1 * N_D else "本征激发失控"
    print(f"T={T} K, ni={ni_T:.1e}, {flag}")
​

输出：

掺杂比例: 1e-6 (百万分之一)
电子浓度 n = 5.00e+16 cm^-3
空穴浓度 p = 2.00e+03 cm^-3
载流子提升倍数: 5.0e+06
T=450 K, ni=3.2e13, 掺杂仍主导
T=600 K, ni=4.0e15, 掺杂仍主导
T=700 K, ni=5.0e16, 本征激发失控
​

百万分之一的磷，让电子浓度提升一百万倍以上，同时空穴被压低十三个数量级——多数载流子与少数载流子的悬殊比例，正是第 2 章 PN 结单向导电性的来源。

掺杂类型速查

⚠️ 常见坑：n 型和 p 型掺杂同时存在时不是"抵消为零"，而是补偿：净掺杂 = |N_D − N_A|。但迁移率由总电离杂质 N_D + N_A 决定，重度补偿的硅又"不导电"又"散射强"，性能两头差，工艺上要避免。

从石英砂到镜面晶圆：材料工程的产线

掺杂之前得先有高质量的硅。工业路线分四步：

第一步，冶金级硅。电弧炉里用碳还原石英砂，得到纯度约 98%～99% 的冶金级硅，一吨才几千块钱——但这个纯度对芯片完全不够，杂质浓度高出要求十几个数量级。

第二步，提纯到电子级多晶硅。冶金硅与盐酸反应生成三氯氢硅，经精馏反复提纯（利用沸点差分离杂质），再用氢气在还原炉中还原出多晶硅，纯度达到 9N～11N（99.9999999% 以上）。这是化工与材料工程的胜利：芯片级的"超纯"意味着每十亿个硅原子里的金属杂质不到一个。

第三步，直拉法生长单晶锭。多晶硅块在石英坩埚中熔化（1414 ℃），把一颗籽晶（通常按<100>晶向切好）浸入熔体，边旋转边缓慢提拉。熔硅原子按籽晶的晶格排列凝固，长成一整根圆柱单晶锭。提拉速度与旋转速度的闭环控制决定氧含量与缺陷密度；锭径从早年的 2 英寸做到今天的 12 英寸（300 mm），一根锭重可达数百公斤。

第四步，切成晶圆。钢线切割（或金刚石线）把锭切成约 775 μm 厚的薄片，倒角、研磨去除切割损伤，再经化学机械抛光得到原子级平整的镜面。晶向标记（notch 或 flat）告诉后道设备硅的晶格方向——第 5 章会看到，各向异性湿法刻蚀的选择比完全依赖晶向。

import numpy as np

# 一个直拉锭的"产线账本"：12英寸晶圆能切多少片？
D = 300e-4 * 1.0          # 锭直径 300 mm -> cm? 用 mm 更直观
D_mm, ingot_len_mm, kerf = 300.0, 2000.0, 0.13   # 切缝损耗 mm
wafer_t = 0.775           # 目标片厚 mm

usable = ingot_len_mm / (wafer_t + kerf)
print(f"2 m 长的锭约可切出: {int(usable)} 片晶圆")

# 一片 300mm 晶圆上的芯片数估算（考虑边缘损失）
die_w, die_h = 10.0, 10.0   # mm
r = D_mm / 2
area_eff = np.pi * (r - 3)**2   # 边缘留 3mm
per_row = int(np.sqrt(area_eff / (die_w * die_h)))
print(f"近似可放 die 数: ~{per_row**2} 颗 (粗略下限估计)")
​

输出：

2 m 长的锭约可切出: 2197 片晶圆
近似可放 die 数: ~625 颗 (粗略下限估计)
​

一根锭切两千片晶圆、每片几百颗芯片——这就是规模经济的分母。也解释了为什么一片晶圆上哪怕一个颗粒污染就能报废上百颗芯片：洁净室（第 5 章）不是洁癖，是钱。

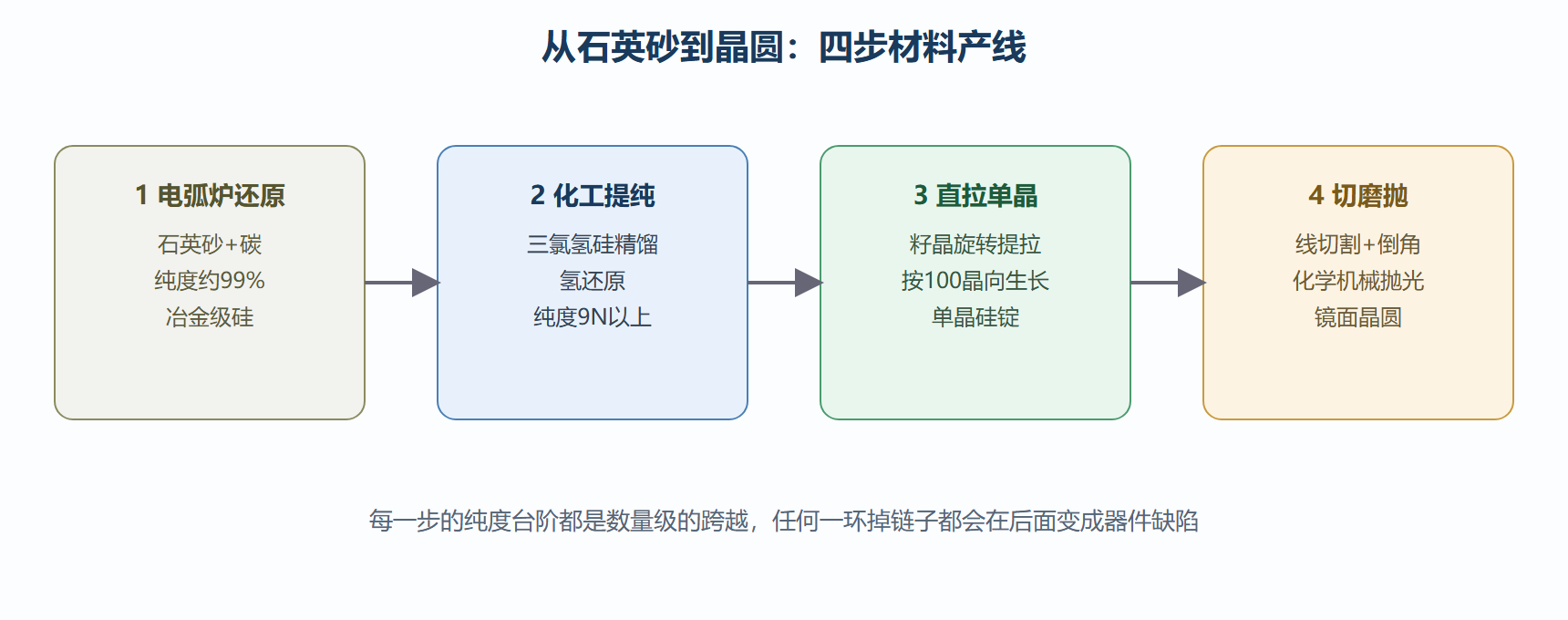

晶圆制造流程图

工程实践要点

外延的意义：很多产线不在裸晶圆上直接做器件，而是先在衬底上气相外延一层更纯或掺杂不同的单晶硅。重掺衬底上外延轻掺层，是获得低电阻与低结电容兼得的经典手法，功率器件与图像传感器都离不开它。

杂质氧的两面性：直拉硅中不可避免溶入约 10¹⁷～10¹⁸ cm⁻³ 的间隙氧。坏处是可能生成氧沉淀引起缺陷；好处是合适的退火能让氧沉淀"钉住"位错、吸除金属沾污（内吸杂）。工艺工程师对氧含量又爱又恨。

关键直觉：掺杂浓度是芯片设计里被调节次数最多的物理量之一——阱、沟道、源漏、多晶、体区，每个区域一个浓度，用离子注入的能量与剂量精确控制。把"浓度梯度"想象成芯片地貌的等高线，第 5 章的工艺流程就是在硅上雕刻这幅地貌。

本节要点回顾

• 施主/受主：五价掺磷得 n 型，三价掺硼得 p 型，浅能级使室温全电离近似成立。
• 补偿法则：净浓度取差，散射看总和，重补偿区性能两头差。
• 多子压倒少子：百万分之一掺杂即可改变导电能力六个数量级，且把少子压低十几个数量级。
• 材料产线：电弧炉—化工提纯—直拉单晶—切磨抛，四步把砂变成 9N 以上纯度的镜面晶圆。
• 晶向标记是后道各向异性刻蚀与器件取向优化的坐标基准。

下一节把镜头拉回物理：当器件缩小到电子波长量级，量子力学不再只是背景板，而是直接决定漏电流与阈值电压的工程变量。
