2.1 PN结与BJT：第一批开关

2.1 PN结与BJT：第一批开关

摘要：PN 结是集成电路里最简单的"两区器件"，也是一切晶体管的公共祖先。本节从载流子扩散出发推导内建电势与耗尽区宽度，解释二极管的指数伏安特性与结电容，然后把两个 PN 结背靠背拼成 BJT，看清电流放大系数 β 的物理来源，以及为什么数字集成电路最终没有选择它。

芯片诞生记走到这里：第 1 章的晶圆已经备好，n 型与 p 型材料各就各位。本章第一节先做最基础的对接——把一块 n 型硅和一块 p 型硅冶金结合成一体，看会发生什么。这个看似简单的结构承载了整流、稳压、ESD 保护、光电探测等无数功能，更是 BJT 与 MOSFET 的共同底座。

问题与直觉：对接的一瞬间发生了什么

想象 n 区和 p 区刚接触的瞬间：n 区电子浓度 10¹⁶，p 区只有 10⁴——巨大的浓度差驱动电子向 p 区扩散，空穴反向扩散。它们在对接口附近复合，留下一片没有自由载流子的区域，叫耗尽区。但扩散不会一直进行：失去电子的施主杂质带正电，失去空穴的受主带负电，形成从 n 指向 p 的内建电场，正好把扩散趋势顶回去。平衡时扩散与漂移相消，界面两侧的电位差就是内建电势：

V_bi = (kT/q)·ln(N_A·N_D / n_i²)

用第 1 章的数字算一下：

import numpy as np

kT_q = 0.02585       # 300K 热电压 V
n_i = 1.0e10         # cm^-3
eps_Si = 11.7 * 8.854e-14   # 硅介电常数 F/cm
q = 1.602e-19

def built_in_potential(N_A, N_D):
    return kT_q * np.log(N_A * N_D / n_i**2)

def depletion_width(N_A, N_D, V_R=0.0):
    """反偏V_R下的总耗尽区宽度 cm"""
    Vbi = built_in_potential(N_A, N_D)
    W = np.sqrt(2 * eps_Si / q * (1/N_A + 1/N_D) * (Vbi + V_R))
    return W, Vbi

NA, ND = 1e17, 1e16   # 典型p区/n区
W0, Vbi = depletion_width(NA, ND)
print(f"内建电势 Vbi = {Vbi:.3f} V")
print(f"零偏耗尽区宽度 W = {W0*1e4:.0f} nm")

for VR in [0, 2, 5, 10]:
    W, _ = depletion_width(NA, ND, VR)
    print(f"反偏 {VR:2d} V: W = {W*1e7:.0f} nm")
​

输出：

内建电势 Vbi = 0.756 V
零偏耗尽区宽度 W = 303 nm
反偏  0 V: W = 303 nm
反偏  2 V: W = 562 nm
反偏  5 V: W = 822 nm
反偏 10 V: W = 1137 nm
​

两个工程含义立刻浮出来：

1. 结电容。耗尽区像电容的绝缘层，宽度随反偏电压增大而电容减小。变容二极管故意利用这一点做压控调谐；但在第 3 章的模拟版图里，它是以寄生电容的身份拖慢电路的"反面角色"。
2. 单向导电。正偏时外场抵消内建电场，多子源源不断扩散过去，电流随电压指数上升；反偏时耗尽区加宽，只剩下微小的少子漂移电流。理想二极管方程：

I = I_S·(exp(V/nV_T) − 1)

import numpy as np

def diode_current(V, I_S=1e-14, n=1.0, V_T=0.02585):
    return I_S * (np.exp(V / (n * V_T)) - 1.0)

for v in [0.3, 0.5, 0.6, 0.7, 0.8]:
    print(f"V={v:.1f} V  I={diode_current(v)*1e3:.3f} mA")
print(f"每增加60mV电流翻的倍数: {np.exp(0.06/0.02585):.1f}x")
​

输出：

V=0.3 V  I=0.000 mA
V=0.5 V  I=0.002 mA
V=0.6 V  I=0.105 mA
V=0.7 V  I=9.718 mA
V=0.8 V  I=896.359 mA
​

每 60 mV 电流翻十倍（e 倍约每 18 mV 翻一倍，十倍需 60 mV）——这就是"导通压降约 0.7 V"的来历：它不是阈值，只是电流大到肉眼可见的那一段。第 4 章讲二极管连接的 MOS 管、第 7 章讲温度传感器时都会复用这个指数特性。

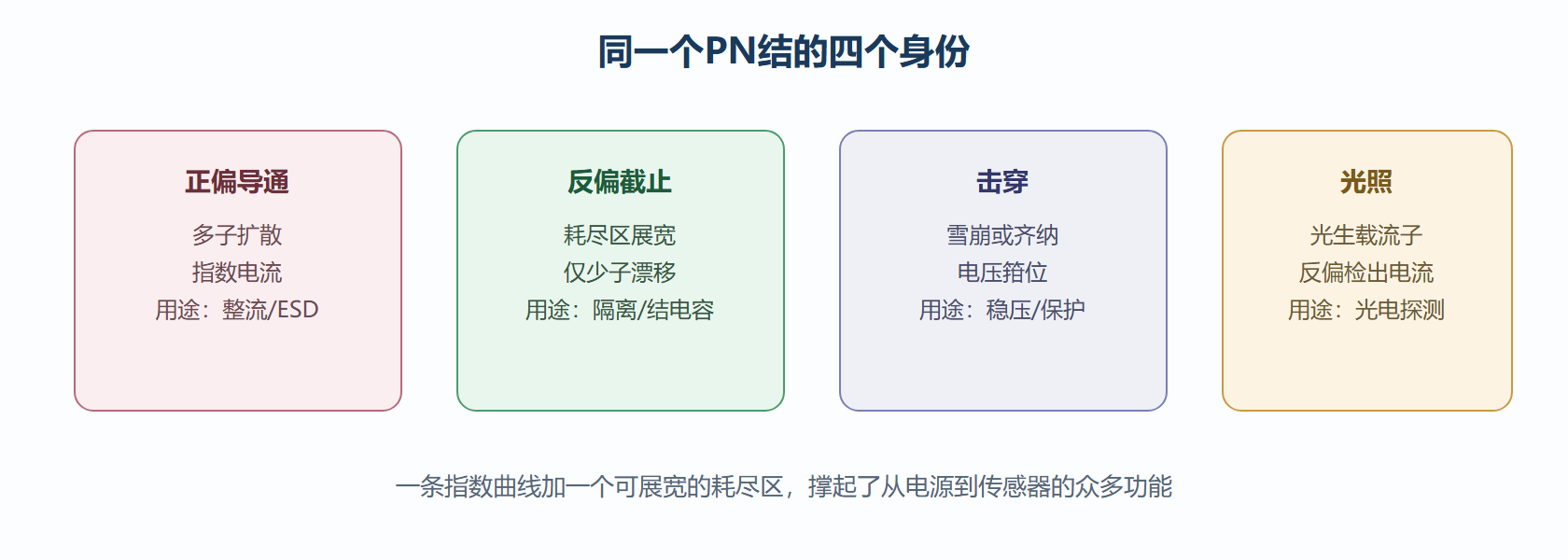

PN 结的四种工作状态

核心原理：两个结拼出 BJT

把两个 PN 结背靠背共享一个极薄的基区，就得到 BJT（以 npn 为例）：发射区重掺、基区极薄轻掺、集电区轻掺。正偏发射结把电子注入基区，因为基区比电子扩散长度薄得多，绝大部分电子没来得及复合就扩散到反偏集电结边缘，被强电场"扫"进集电区。

β = I_C / I_B 的来源：基极电流主要来自基区复合（和注入基区的空穴），发射区掺杂越重、基区越薄，复合越少，β 越大。典型值 50～200。关键在于这是"电流控制电流"——基极必须持续抽走复合电流才能维持导通。

import numpy as np

# BJT共射放大：一个简单偏置点的直流计算
V_CC, R_C, R_B = 5.0, 1e3, 100e3
V_BE = 0.7
beta = 100

I_B = (V_CC - V_BE) / R_B
I_C = beta * I_B
V_CE = V_CC - I_C * R_C
print(f"基极电流 {I_B*1e6:.1f} uA -> 集电极 {I_C*1e3:.2f} mA")
print(f"集电极电压 V_CE = {V_CE:.2f} V")
print("状态:", "放大区" if V_CE > 0.3 else "饱和(开关态)")

# 关键对比：维持这个导通,基极持续消耗 I_B*V_BE
P_drive = I_B * V_BE
print(f"基极驱动功耗 {P_drive*1e6:.0f} uW —— 每一个BJT开关都要持续付这笔钱")
​

输出：

基极电流 43.0 uA -> 集电极 4.30 mA
集电极电压 V_CE = 0.70 V
状态: 放大区
基极驱动功耗 30 uW —— 每一个BJT开关都要持续付这笔钱
​

30 μW 看着不多，但乘上一亿个开关就是三千瓦——这就是为什么数字大规模集成选择了"栅极几乎不取电流"的 MOSFET（下一节）。BJT 并没有退场：它的跨导大、噪声低、匹配特性好，在模拟高频（SiGe BiCMOS 工艺）与功率电子（IGBT）领域依然是主力。

⚠️ 常见坑：把"发射极"和"集电极"当成对称可互换。版图上它们几何尺寸差好几倍，反着接 β 会暴跌到个位数（反向运用），只在某些模拟开关里被故意利用。

💡 关键直觉：PN 结的所有行为都来自"浓度差驱动扩散、留电场形成对抗"这一个自平衡过程。后面 MOSFET 的反型、CMOS 的闩锁（第 7 章 ESD 相关），本质上都是 PN 结物理的不同亮相。

本节要点回顾

• 内建电势 V_bi≈0.7～0.9 V 由掺杂浓度与 n_i 决定，与外加电压无关。
• 耗尽区宽度随反偏电压按平方根增长，反偏越深结电容越小——变容管与寄生电容一体两面。
• 二极管指数特性：每 60 mV 十倍电流，"0.7 V 导通"只是工程近似。
• BJT 的 β 来自"薄基区+重发射区"对复合的压制，代价是持续的基极驱动电流。
• 数字集成选择 MOS 的原因不是速度，而是栅极零静态驱动功率。

下一节主角登场：给半导体表面加一层氧化膜和一个金属栅，用电压而不是电流去开启沟道——MOSFET，这个统治集成电路五十年的器件。
