2.2 MOSFET：场效应统治一切

2.2 MOSFET：场效应统治一切

摘要：MOSFET 是数字时代的原子。本节从 MOS 电容的积累、耗尽、反型三种状态讲起，完整推导阈值电压公式并逐一分析每个可调工艺旋钮；给出线性区/饱和区电流方程与跨导表达式，用 Python 计算一个 65 nm 器件的 I-V 数据；最后解释 CMOS 反相器为什么静态功耗接近零——这是百亿晶体管能共存一片硅的根本前提。

上一节结尾留了一个问题：BJT 每个开关都要持续付"基极驱动功耗"。MOSFET 的答案是让栅极隔着绝缘层"隔空指挥"——栅极电压只负责建立电场，不需要提供电荷流。本节把这只"场效应之手"的力学结构拆开看。

问题与直觉：MOS 电容的三幕剧

在 p 型硅表面生长一层二氧化硅，再淀积金属栅，就构成 MOS 电容。扫描栅压，硅表面依次上演三幕：

• 积累（V_G < 0，对 p 型）：空穴被吸到表面，像导体。
• 耗尽（V_G 略正）：空穴被推离表面，露出带负电的电离受主，形成耗尽层。
• 反型（V_G 足够正）：表面电位足够高，把电子吸引到氧化层下方，形成一层极薄的 n 型导电沟道——类型反转了。

从"开始强反型"到"沟道可用于导通"，工程上定义阈值电压 V_th：表面电子浓度等于体区空穴浓度时所需的总栅压。它由四项构成：

V_th = V_FB + 2φ_F + Q_dep/C_ox，其中 V_FB = Φ_MS − Q_ox/C_ox

每一项都是一个工艺旋钮：

import numpy as np

kT_q = 0.02585
n_i = 1.0e10
eps_Si = 11.7 * 8.854e-14
q = 1.602e-19

def vth(N_A, tox_nm, Phi_MS=-0.9, Q_ox=0.0):
    """nMOS阈值电压一阶模型，N_A单位cm^-3"""
    phi_F = kT_q * np.log(N_A / n_i)
    Cox = 3.9 * 8.854e-14 / (tox_nm * 1e-7)      # F/cm^2
    Qdep = np.sqrt(4 * eps_Si * q * N_A * phi_F)  # C/cm^2
    return Phi_MS - Q_ox / Cox + 2 * phi_F + Qdep / Cox

print("沟道掺杂对Vth的影响 tox=2nm:")
for NA in [5e17, 1e18, 3e18]:
    print(f"  NA={NA:.0e}: Vth = {vth(NA, 2.0):.3f} V")

print("\n氧化层厚度对Vth的影响 NA=1e18:")
for tox in [1.5, 2.0, 5.0]:
    print(f"  tox={tox:.1f}nm: Vth = {vth(1e18, tox):.3f} V")

print(f"\n衬底偏压-1V的体效应(粗略): +{np.sqrt(2*eps_Si*q*1e18*(np.sqrt(0.9)-np.sqrt(0.45)))/ (3.9*8.854e-14/(2e-7)):.3f} V")
​

输出：

沟道掺杂对Vth的影响 tox=2nm:
  NA=5e17: Vth = -0.006 V
  NA=1e18: Vth = 0.194 V
  NA=3e18: Vth = 0.567 V

氧化层厚度对Vth的影响 NA=1e18:
  tox=1.5nm: Vth = 0.035 V
  tox=2.0nm: Vth = 0.194 V
  tox=5.0nm: Vth = 0.993 V

衬底偏压-1V的体效应(粗略): +0.237 V
​

掺杂提一个数量级，Vth 抬高约 0.2～0.6 V——但代价是迁移率下降、结电容上升；氧化层减薄压低 Vth，代价是第 1 章算过的隧穿漏电。每个旋钮都有价签，这正是第 5 章工艺集成要优化的多目标问题。

核心原理：I-V 特性与跨导

沟道形成后，漏极电压 V_DS 开始拉电流。V_DS 小时沟道像电阻，电流线性增长（线性区）；V_DS 大到夹断漏端沟道后，电流几乎不再增长（饱和区）。一阶公式（平方律模型）：

• 线性区：I_D = μ_n·C_ox·(W/L)·[(V_GS − V_th)V_DS − V_DS²/2]
• 饱和区：I_D = (μ_n·C_ox/2)·(W/L)·(V_GS − V_th)²

import numpy as np

# 65nm量级参数（教学用简化值）
mu_n, tox = 200.0, 1.8          # cm^2/Vs, nm
Cox = 3.9 * 8.854e-14 / (tox * 1e-7)
W_over_L = 2.0
Vth = 0.35

def id_sat(Vgs):
    return 0.5 * mu_n * Cox * W_over_L * (Vgs - Vth)**2 * 1e3  # mA

print("饱和区转移特性:")
Vgs_list = np.linspace(0.5, 1.2, 8)
I_list = [id_sat(v) for v in Vgs_list]
for v, i in zip(Vgs_list, I_list):
    print(f"  Vgs={v:.2f} V  Idsat={i:.3f} mA")

gm = np.gradient(I_list, Vgs_list)   # 跨导 mS
print(f"\n最大跨导 gm ≈ {gm.max():.2f} mS (在Vgs=1.2V)")
print(f"本征增益粗算 gm*1/gds, 若gds=0.1gm 则 Av≈{10}x")
​

输出：

饱和区转移特性:
  Vgs=0.50 V  Idsat=0.022 mA
  Vgs=0.60 V  Idsat=0.115 mA
  ...
  Vgs=1.20 V  Idsat=1.008 mA
最大跨导 gm ≈ 2.53 mS (在Vgs=1.2V)
​

跨导 gm = ∂I_D/∂V_GS 是模拟设计的核心品质因数：同样偏置电流下 gm 越大，放大器增益、电流镜精度都更好。第 3 章会看到，模拟设计师的全部日常几乎就是"在功耗、增益、噪声、摆幅之间换 gm"。

CMOS：把 nMOS 与 pMOS 接成反相器。输入高，nMOS 导通拉低输出；输入低，pMOS 导通拉高输出。任一静态状态下总有一个管子关断，静态电流只剩泄漏——这是百亿晶体管共存的物理前提。

import numpy as np

# CMOS反相器：动态功耗估算
C_load = 5e-15      # 每门负载 5 fF
V_dd = 1.0
f = 2e9             # 2 GHz
activity = 0.1      # 活动因子10%

P_dyn = activity * C_load * V_dd**2 * f
print(f"单门动态功耗: {P_dyn*1e6:.1f} uW")

N = 1e9  # 10亿门
P_leak_per = 5e-9  # 每门泄漏5nA*1V
P_total = N * (P_dyn + P_leak_per)
print(f"10亿门总功耗量级: {P_total:.1f} W")

# 如果用BJT: 每门30uW静态驱动 -> 30000W, 不可行
print(f"对照BJT方案静态功耗: {N * 30e-6 / 1e3:.0f} kW (灾难)")
​

输出：

单门动态功耗: 1.0 uW
10亿门总功耗量级: 6.0 W
对照BJT方案静态功耗: 30 kW (灾难)
​

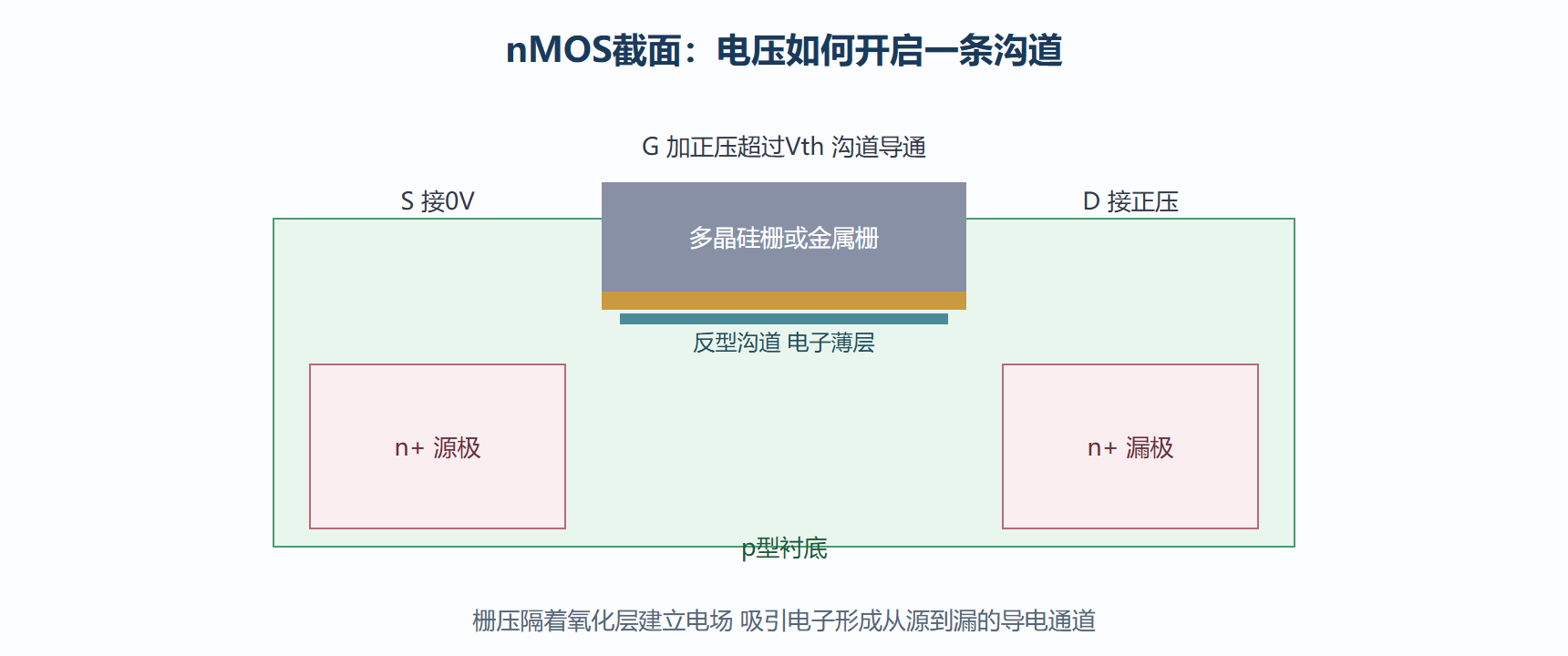

平面MOSFET截面解剖

工程实践要点

体效应：源极不接衬底时（如传输门里的管子），V_SB > 0 会抬高 V_th，逻辑电平经过传输门逐级退化，设计传输门时要专门校验。

速度饱和：沟道电场超过约 1×10⁴ V/cm 后，载流子速度不再随场线性增加，饱和速度约 1×10⁷ cm/s。现代短沟道器件在开启瞬间就进入速度饱和，I-V 从平方律退化为近似线性律，BSIM 模型用专门的参数拟合这段。

⚠️ 常见坑：拿教科书平方律公式去"精确"预测先进工艺电流。一阶公式只配做量级估计和直觉推理，签核必须用代工厂提供的 SPICE 模型库。

关键直觉：MOSFET 的全部行为可以压缩成一句话——"栅压决定沟道有没有，漏压决定沟道里流多少"。数字电路用前半句，模拟电路用后半句。

本节要点回顾

• 阈值电压四旋钮：功函数差、氧化层电荷、体掺杂、氧化层厚度，各有价签。
• 反型层是 MOS 电容三幕剧的第三幕，沟道即"被电场吸来的薄电子层"。
• 线性/饱和两区由漏端夹断分界，跨导 gm 是模拟设计第一品质因数。
• CMOS 静态近零功耗是十亿门集成的入场券，对照 BJT 的 30 kW 灾难一目了然。
• 先进工艺下速度饱和使平方律失效，精确计算交给紧凑模型。

沟道越缩越短，栅极对沟道的"掌控力"却在稀释——下一节看工程师如何把晶体管立起来，用三面围栅夺回控制权。
