章节摘要：百亿晶体管没法手画，管理的唯一办法是抽象加自动化。本章纵览 EDA 工具链从 RTL 到 GDSII 的完整接力（综合、布局布线、签核），讲 Verilog/VHDL 两门硬件描述语言的"并发世界"与可综合子集；沿数字后端之旅走一遍功耗与时序收敛的实战流程，看形式验证如何用数学证明代替穷举仿真。EDA 是芯片工业的"设计母机"——造机器的机器。

学习目标

读完本章，你应当能够：

1. 画出数字设计从前端到签核的完整工具链示意图，说明每步的输入输出。
2. 解释"硬件描述语言"与软件语言的本质差异：并发、时序、可综合性。
3. 描述综合的映射-优化流程，理解时序约束文件如何驱动一切。
4. 说明布局布线的四个阶段与拥塞、时序、功耗的相互牵制。
5. 区分仿真验证、等价性检查与模型检查三类验证手段的能力边界。
6. 解释时钟树综合与多模多角签核为什么是现代后端的两大硬仗。

核心概念速览

一句话金句：EDA 的本质是把"设计一个百亿零件的系统"压缩成"写一段可验证的文本"——抽象层次每升一级，人类的创造力就放大一个数量级。

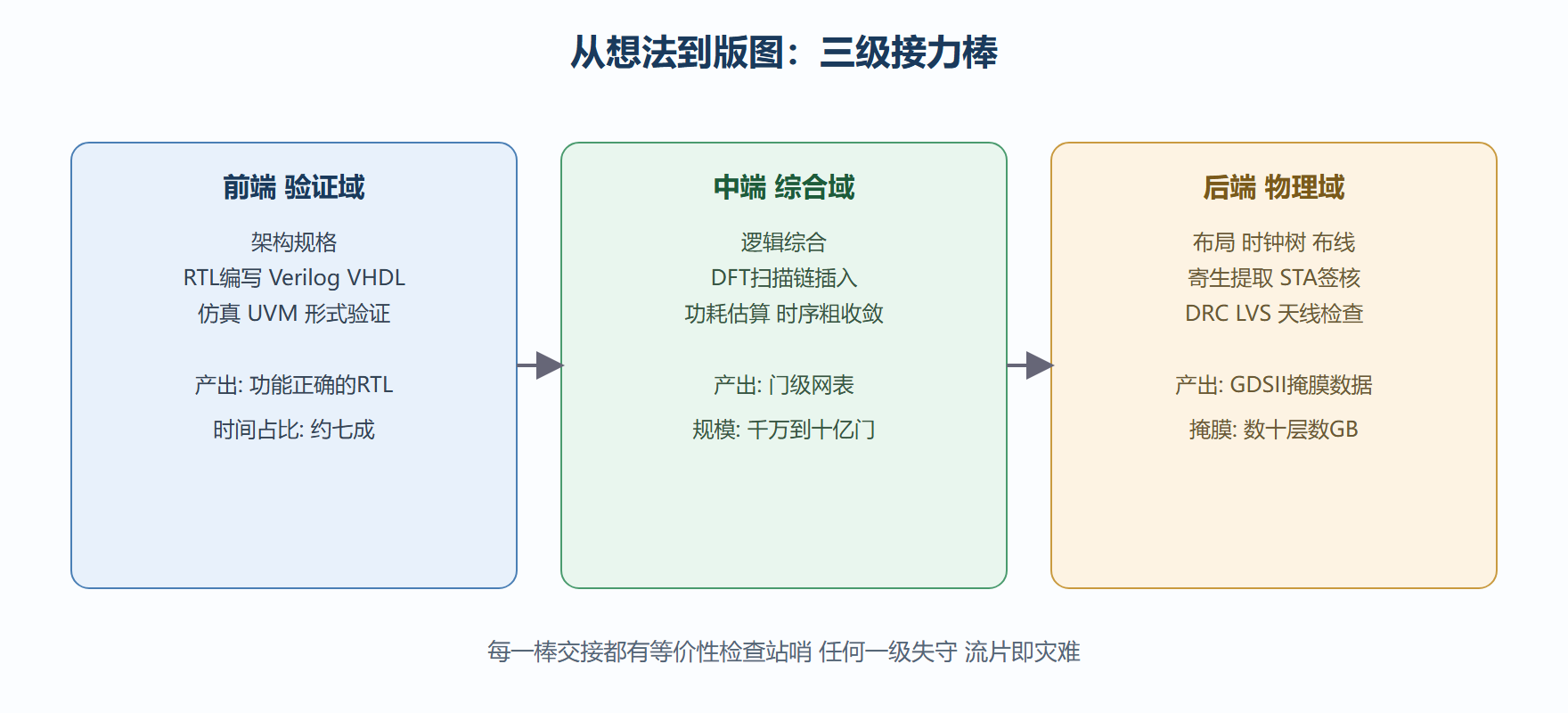

工具链全景：三级接力

子章节导航

• 6.1 EDA工具链全景——三级工具接力、每一步解决什么问题、三类验证（仿真/等价/形式）的分工。
• 6.2 Verilog与VHDL：描述硬件的语言——并发语义、阻塞与非阻塞赋值、可综合子集与验证子集、两门语言的生态分野。
• 6.3 从RTL到GDSII：数字后端之旅——布局布线四阶段、时钟树综合、多角签核与时序收敛的实战循环。

子章节之间的逻辑关系

6.1 建立全局地图，6.2 交给读者写前端的语言工具，6.3 走完后端最后一公里。三节合成一个完整问题：如何让"一段文本"自动化地变成"数百万美元的掩膜版"。

   6.1 全景 ──► 知道有哪些关卡
        │  学语言
        ▼
   6.2 RTL ──► 会写"能变成硬件的程序"
        │  交给工具
        ▼
   6.3 后端 ──► 版图收敛 GDSII交付
        ▼
   产出掩膜 -> 第5章工厂 -> 第7章测试
​

前置知识与后续延伸

前置：第 4 章的时序约束与传播时延概念；一点任意编程语言基础。

延伸：本章网表与版图将送第 5 章的工厂流片；扫描链与 ATPG 在第 7 章展开；功耗签核结论服务于第 8 章 SoC 电源设计；形式验证思想也会延伸到第 9 章的加速器验证。

学到什么程度算过关

本章的过关标准可以概括为三个说清楚。能把一个数字项目从代码到版图的完整流程说清楚，包括每一步的输入输出、大约的周期与常见的返工原因；能把阻塞与非阻塞赋值、跨时钟域、意外锁存器这三类高频错误的机理与后果说清楚；能把仿真、等价性检查、形式验证的能力边界说清楚，知道什么问题该交给哪种手段。建议读者找一段开源的硬件描述代码，对照本章的模板逐条检查其复位策略与跨时钟处理，用挑剔的眼光读别人的代码是最快的学习方式之一。工具会不断换代，但这三个说清楚的能力长期保值。

还要强调一点：工具链的学习重在流程贯通而非命令记忆，建议读者按本章顺序把一个小设计的完整旅程走通一遍，哪怕只有几百个门，也比孤立地学十个工具命令有效得多。工具永远在变，而把抽象层次、验证手段与物理现实对应起来的能力，是这一行里少数不会过时的资产之一，值得认真投入。
