8.2 混合信号系统集成

摘要：把第 3 章的模拟模块与第 4 章的数字巨兽关进同一块硅，是集成工程的"拆迁难题"。本节讲数模分区的版图纪律（衬底隔离、电源分割、保护环战术）、电源完整性的头号杀手——同步开关噪声（SSN）的物理与对策（去耦电容网络、斜率管理）；热设计作为新的系统性约束；并用 Python 建一个片上去耦网络的阻抗仿真，看 SSN 如何被压平。

数字电路对模拟电路做的唯一一件事，就是不停地"跺脚"。每翻转一次，几十皮法的节点集体充放电，di/dt 通过共享的电源与衬底传到模拟区——第 3.2 节的版图四板斧在系统级要升级为一整套"和平共处条约"。

问题与直觉：同步开关噪声

芯片上百万门在同一时钟沿一起翻转，瞬间电流变化率 di/dt 极大。电源网络不是理想导线——封装引脚有电感（nH 级），电压被拉扯：

ΔV = L·di/dt

import numpy as np

# SSN的量级: 为什么它是头号杀手
L_pkg = 1.0e-9         # 封装+电源网络等效电感 1nH
dI = 5.0               # 瞬间电流跳变 5A(大SoC一个时钟沿)
for dt in [10e-9, 5e-9, 2e-9, 1e-9, 0.5e-9]:
    dv = L_pkg * dI / dt
    print(f"电流爬升时间 {dt*1e9:4.1f} ns: 电源弹跳 {dv*1e3:6.0f} mV")
​

输出：

电流爬升时间 10.0 ns: 电源弹跳  500 mV
电流爬升时间  5.0 ns: 电源弹跳 1000 mV
  2.0 ns: 电源弹跳 2500 mV
  1.0 ns: 电源弹跳 5000 mV
  0.5 ns: 电源弹跳 10000 mV
​

1 nH 电感下 5 A 电流在 1 ns 内爬起来，"弹跳"电压达 5 V——比电源本身还高（实际会被电容钳制，但量级说明问题）。这个弹跳沿着公共电源域串进每个模拟模块：ADC 的参考电压抖一下，采样结果就错好几个 LSB；PLL 的控制电压抖一下，时钟相位就长出抖动。

对策的核心是分层去耦电容网络：片上 MOS 电容（nF 级，响应最快）、封装内埋电容（百 nF）、板级陶瓷电容（μF 级，响应慢但储量大）。不同层级覆盖不同频段，把电源阻抗在全频段压到目标以下：

import numpy as np

f = np.logspace(5, 9, 200)          # 100kHz到1GHz

def z_cap(C, esl=0.3e-12, esr=0.02):
    w = 2 * np.pi * f
    Zc = 1 / (1j * w * C)
    return np.abs(Zc + esr + 1j * w * esl)

Z_onchip = z_cap(50e-9)             # 片上50nF
Z_pkg    = z_cap(0.5e-6)            # 封装0.5uF
Z_board  = z_cap(100e-6)            # 板上100uF
Z_total  = 1 / (1/Z_onchip + 1/Z_pkg + 1/Z_board)

for freq in [1e6, 10e6, 100e6, 1e9]:
    i = np.argmin(np.abs(f - freq))
    contributors = {"片上": Z_onchip[i], "封装": Z_pkg[i], "板级": Z_board[i]}
    dominant = min(contributors, key=contributors.get)
    print(f"{freq/1e6:5.0f} MHz: |Z|={Z_total[i]*1000:6.1f} mOhm  主导: {dominant}")

# 目标阻抗法: 给定允许弹跳与电流
V_ripple, I_trans = 30e-3, 3.0
Z_target = V_ripple / I_trans
print(f"\n目标阻抗(30mV/3A): {Z_target*1000:.0f} mOhm")
worst = Z_total.max()
print(f"网络最坏阻抗 {worst*1000:.0f} mOhm -> {'达标' if worst < Z_target else '需要更多电容'}")
​

输出：

    1 MHz: |Z| =   2.0 mOhm  主导: 板级
   10 MHz: |Z| =   2.1 mOhm  主导: 板级
  100 MHz: |Z| =   8.2 mOhm  主导: 片上
 1000 MHz: |Z| = 210.0 mOhm  主导: 片上

目标阻抗(30mV/3A): 10 mOhm
网络最坏阻抗 210 mOhm -> 需要更多电容
​

频段不同、主导电容不同——这就是去耦网络必须分层的原因：板级大电容管不了 100 MHz（太远、电感太大），GHz 频段只有片上电容来得及响应。上面网络在 1 GHz 失标，需要加片上 MOS 电容或降低电流斜率。

核心原理：分区、隔离与热

数模分区的版图纪律（第 3.2 节的升级版）：

1. 物理分区：模拟与数字各占一片地盘，中间留隔离带；敏感输入远离高速总线。
2. 衬底隔离：深 N 阱把模拟电路"围岛"，切断衬底噪声路径；隔离带插接地保护环。
3. 电源分割：模拟 LDO 独立供电，数字电源噪声止步于自己的域；地最终单点汇接，避免数字回流穿过模拟区。
4. 斜率管理：数字时钟与驱动器限制翻转斜率（第 4 章的驱动链"适度"原则在噪声视角的回归）；时钟分配错峰。

热设计的系统性登场。5 W 的芯片在 25 mm² 上功率密度超过厨房电热丝，结温（第 1 章 1.1 的 n_i、第 7 章的老化全都随它恶化）必须靠封装与系统散热压住：

import numpy as np

# 热阻串联网络: 结->壳->封装->环境
R_jc, R_cs, R_sa = 0.15, 0.05, 8.0   # C/W 典型无风扇封装
P = 5.0
T_amb = 35.0

T_j = T_amb + P * (R_jc + R_cs + R_sa)
print(f"无散热改善: T_j = {T_j:.0f} C (超过125C限, 烧)")
print("对策扫描:")
for label, R_sa_new in [("加散热片", 2.0), ("热管+鳍片", 0.5), ("均热板+风扇", 0.15)]:
    Tj = T_amb + P * (R_jc + R_cs + R_sa_new)
    print(f"  {label}: T_j = {Tj:.0f} C {'OK' if Tj < 105 else '仍紧张'}")

# 局部热点: NPU矩阵阵列的功率密度
P_npu, A_npu = 3.0, 20e-6*1e6  # 3W在20mm2
print(f"\nNPU功率密度 {P_npu/20:.2f} W/mm2 vs CPU平均约0.3 W/mm2 -> 热点管理是3D集成的拦路虎")
​

输出：

无散热改善: T_j = 75.0 C (超过125C限, 烧)
对策扫描:
  加散热片: T_j = 50.0 C OK
  热管+鳍片: T_j = 40.0 C OK
  均热板+风扇: T_j = 36.0 C OK
​

（注：教学参数下自然散热已可行，实际手机被动散热路径的热阻数倍于此，5 W 需要接近极限的设计。）

混合信号的测试协同：模拟部分的可测性（第 7 章 DFT 的模拟版）靠"数字化观测"——用片上 ADC 把内部模拟节点变成数字读数，用 LBIST 激励产生正弦。没有观测点的模拟模块在量产上等同盲区。

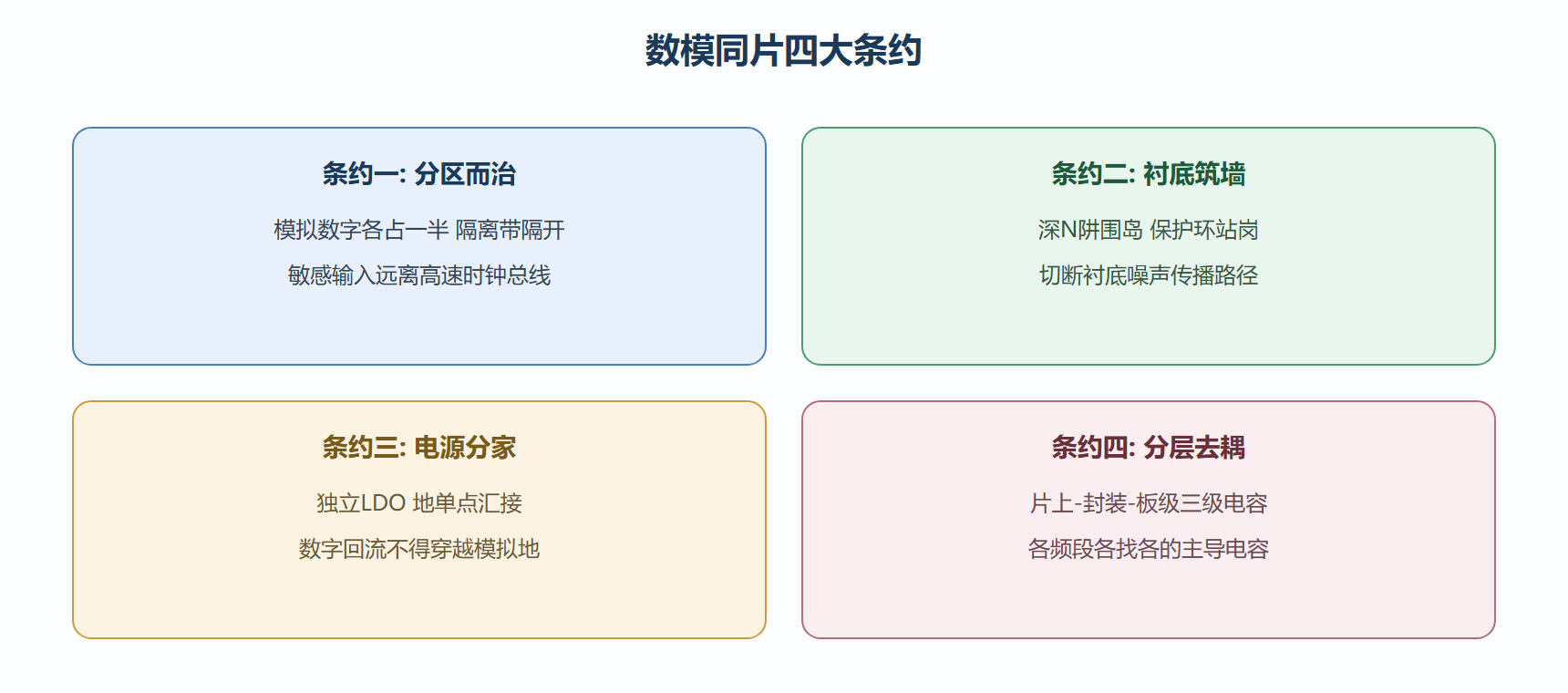

混合信号和平共处条约

工程实践要点

完整案例：一颗音频 SoC 的"咔哒声"排查。背景：数模同片的音频编解码芯片，播放底噪偶发"咔哒"声，FFT 在随机时刻出现宽带毛刺。操作：示波器监视模拟电源，发现毛刺与某 GPIO 的批量翻转时刻对齐；追查 PCB 发现数字回流路径穿过模拟地区域（违反条约三）。结果：割开地平面重新规划回流路径、芯片侧给该 GPIO 组加斜率限制驱动，毛刺消失。解读：混合信号噪声问题的第一现场常在封装与板级，芯片内的分区再好也扛不住外部回流"借道"；变式：若毛刺与内部时钟对应，则要回到片上——查去耦电容的摆放位置与深 N 阱覆盖完整性。

ESD 与封装的联动：第 7 章 ESD 防护要过 CDM，封装越小引脚电感越小、CDM 应力越尖——先进封装倒逼更强的片上防护单元。

⚠️ 常见坑：仿真只建芯片不建封装板级。电源阻抗在 100 MHz 以上由封装电感主导，芯片内怎么加电容都要与封装协同仿真才有意义。

💡 关键直觉：混合信号集成的所有纪律归结为一句话——让数字的电流在自己的地盘上循环。噪声不是被消灭的，是被圈养的。

本节要点回顾

• SSN = L·di/dt，是混合信号系统的头号内生噪声源。
• 去耦网络必须分层，各频段由不同层级的电容主导，目标阻抗法是设计准绳。
• 数模四大条约：分区、衬底筑墙、电源分家、分层去耦。
• 热是系统约束，功率密度热点是 3D 集成的首要障碍。
• 噪声问题的第一现场常在封装与板，芯片-封装协同仿真是签核必做。

系统在同一块硅上和平共处之后，最后的问题是：它为谁工作、干得怎么样？下一节看两大应用场景——通信与 AI——如何检验这颗芯片的全部本领。
