5.3 多模态 RAG：让图文混排文档进索引

5.3 多模态 RAG：让图文混排文档进索引

本节摘要：大量真实知识以"图 + 文"混排存在（产品手册的架构图、财务报告的图表）。多模态 RAG 的两条主流路线：图文分离（文本走文本嵌入、图像走多模态嵌入、出处互相指认）与统一向量空间（同一模型把文本与图像投到同一空间直接互检）。本节实现"文搜图、图搜文"的完整闭环，并讨论成本与工程取舍。

问题：图里的知识检索不到

文字版 RAG 对"2019 年与 2023 年的营收对比柱状图"无能为力——图没有被翻译成可检索的表示。用户问"营收趋势如何"，正确答案恰恰在那张图里。多模态 RAG 的目标：图能被文字问题搜到，图也能参与答案合成。

路线一：图文分离 + 互指认

每个文档页面解析出"文本块 + 图像块"两类节点，分别嵌入，元数据里互相记录出处。检索时两路并行：

from llama_index.core import VectorStoreIndex, Document
from llama_index.core.schema import ImageDocument
from llama_index.multi_modal_llms.openai import OpenAIMultiModal

# ① 文本侧：常规切块入索引（第2章流水线）
text_nodes = SentenceSplitter(chunk_size=512).get_nodes_from_documents(
    [Document(text=page_text, metadata={"page": i, "doc": "annual_report"})
     for i, page_text in enumerate(pages)])

# ② 图像侧：图像描述生成 —— 用多模态模型给每张图写"可检索的文字说明"
mllm = OpenAIMultiModal(model="gpt-4o-mini", max_new_tokens=300)
for img in extracted_images:
    caption = mllm.complete(
        prompt="用两三句话客观描述这张图表的关键信息与数字，"
               "不要猜测图外信息。",
        image_documents=[ImageDocument(image_path=img.path)]).text
    img.text_node.metadata["image_caption"] = caption
    # 图像的向量 = 对 caption 做文本嵌入；caption 让图"可被文字搜到"
​

这条路线的本质是用多模态模型把图翻译成文字，再复用整套文本 RAG 基建——第 2、3、4 章的所有优化（重排、路由、合成）原样适用。代价是建库期每张图一次多模态调用，以及翻译过程可能丢失细节（颜色、精确刻度）。

路线二：统一向量空间

用 CLIP 类多模态嵌入模型，把图像与文本投进同一向量空间，"文搜图"变成直接的最近邻查询：

from llama_index.core.indices.multi_modal.base import MultiModalVectorStoreIndex

# 图像与文本各自嵌入，但存进同一索引，检索时跨模态匹配
mm_index = MultiModalVectorStoreIndex.from_documents(
    documents_with_images,        # 含 ImageDocument 与 TextNode
    image_embed_model=clip_embed, # 图像嵌入模型
    text_embed_model=Settings.embed_model,
)
retriever = mm_index.as_retriever(similarity_top_k=3)
result = retriever.retrieve("营收增长趋势的图表")
# 命中的可能是 ImageNode —— 出处直接指向那张图
​

答案合成：图要真的被"看见"

检索到图还不够，合成阶段让多模态模型直接看图作答（而不是只看 caption），是准确率的关键一步：

# 合成阶段：把检索到的图像节点连同文本一起交给多模态模型
answer = mllm.complete(
    prompt=f"问题：{question}\n请结合以下文字材料与图片作答：\n{text_context}",
    image_documents=[ImageDocument(image_path=best_img.path)]).text
​

这样"图里的数字"由模型直接读图得出，caption 只负责帮检索命中——检索用翻译，生成用原图，各取所长。

工程取舍

图像嵌入与多模态生成的成本都显著高于纯文本，落地策略是分层：先问业务"图承载了多少答案"——产品图册、财报图表值得上多模态；纯装饰性截图直接过滤掉（摄取阶段按尺寸/占比过滤，别让它们污染索引）。其次图数多时优先路线一（说明可控、可缓存），检索体验要求"以图搜图"才上路线二。

⚠️ 常见坑：扫描版 PDF 整页当"一张图"入索引，一页几十个话题挤一个向量，检索粒度灾难。先做版面分析切出子图，再按子图建节点。

本节要点回顾

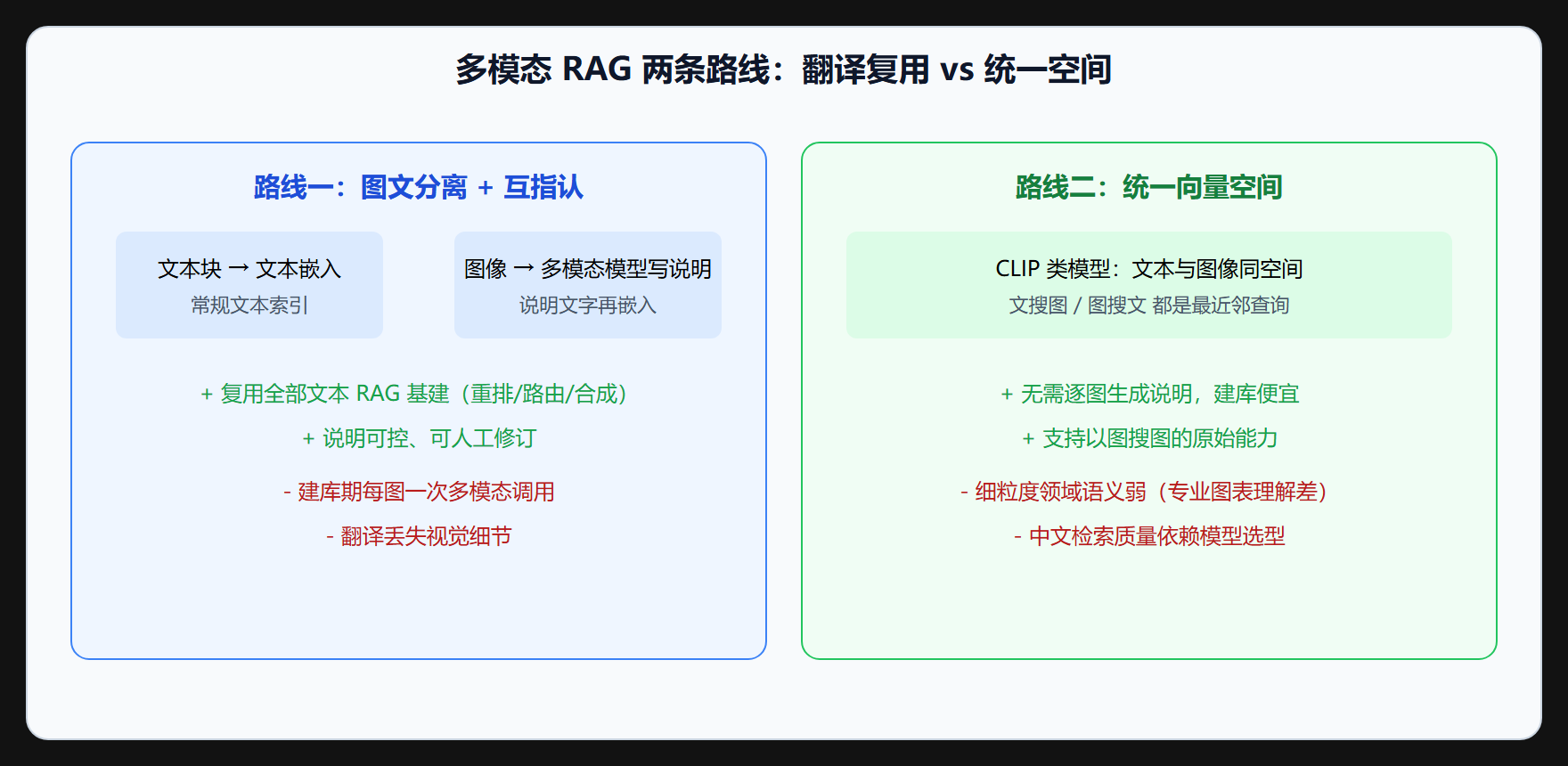

• 两条路线：图文分离靠多模态模型翻译成文字（复用文本基建），统一空间靠 CLIP 类模型跨模态互检。
• 检索用翻译、生成用原图：caption 管命中，多模态合成管读图，各司其职。
• 分层落地：先评估图的答案占比，装饰图摄取期过滤，别为不承载知识的图付多模态成本。
• 粒度警告：整页扫描图当单节点是检索灾难，版面分析切子图再入索引。

常见问题

多模态嵌入模型对中文图表效果如何？ 通用 CLIP 类模型对中文文本的理解与专业图表的细粒度语义都偏弱，纯中文场景更依赖路线一（翻译成中文说明再用中文嵌入模型）。选型时用"文字问题能否命中目标图"做评估，与 3.1 节的嵌入评估一脉相承。

图表里的精确数字读不准怎么办？ 多模态模型读图的数值精度有限，高精度需求下补充结构化路径：建库期把关键表格导出成结构化数据存表，问题涉及精确数字时走表格查询工具（第 5 章的 FunctionTool）而不是靠模型读图。图给趋势，表给精确值，各司其职。

视频数据能进 RAG 吗？ 思路相同粒度不同：先抽关键帧（按场景切换或固定间隔），关键帧当图像走多模态管道，音轨转文字走文本管道。成本高得多，务必先确认视频承载的知识占比值得这份投入。
