3.3 边缘检测与活动轮廓

3.3 边缘检测与活动轮廓

本节摘要：基于边缘的分割先找像素值剧变的位置，再把边缘连成封闭轮廓。Sobel 给梯度方向与幅值，Canny 走高斯、梯度、非极大值抑制、双阈值与滞后连接五步得到细线。活动轮廓把初始曲线按能量往边界收。线不等于区域，封闭与填充才交得出面积。

学习目标

阅读完本节，你应当能够：

1. 用 Sobel 计算水平垂直梯度并合成幅值，解释核为什么对噪声敏感
2. 按 Canny 的步骤调双阈值，说明滞后如何接上弱边缘
3. 说出活动轮廓对初始位置的依赖，以及能量项各自在拉什么
4. 把边缘图膨胀或轮廓填充成掩码，再与阈值基线比重叠

一、梯度是边界的一阶语言

边缘在灰度上表现为陡坡。Sobel 用两组 3×3 核近似水平和垂直导数，幅值是两向平方和再开方，方向用反正切。幅值图亮处像墙。墙厚且毛糙，因为核小、噪声也有梯度。所以 Sobel 很少单独当分割结果，它是 Canny 和活动轮廓的原料，也是分水岭可用的地形。

核加大更平滑也更钝。先高斯再 Sobel，等于 Canny 的前两步。原文把 Sobel 与 Canny 并列，动手时记住：Sobel 输出是粗墙，Canny 输出是细线。要面积，细线还得封闭。

gx = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)
gy = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3)
mag = cv2.convertScaleAbs(np.sqrt(gx * gx + gy * gy))
canny = cv2.Canny(gray, 80, 160)
​

二、Canny 五步，每步都在删假墙

高斯：降噪，标准差与目标边缘宽度匹配。梯度：常用 Sobel。非极大值抑制：只沿梯度方向留局部最大，墙变成接近单像素。双阈值：高于高阈的是强边，低于低阈的丢弃，中间是弱边。滞后连接：弱边若连着强边则收留，否则丢掉。这套设计让真正的长轮廓在断裂处被弱边补上，同时抑制孤立纹理。

低高阈值常用 1:2 或 1:3。绝对值随曝光变。我习惯按梯度幅值的分位数设，而不是抄 50 和 150。滞后救不了完全断开的缺口——缺口处没有任何弱边像素。这时形态学闭运算或霍夫直线（若目标是几何件）比继续拧阈值有效。

霍夫变换在原文边缘一节作为检测直线圆的工具出现。它不是通用分割，但对「工件是圆孔、车道是线」这类强几何极有效。检测到的几何再栅格化成掩码，比像素级深度学习更可解释。几何不成立时不要硬上霍夫。

三、活动轮廓：把橡皮筋套上物体

Snake 一类方法放一条初始闭合曲线，能量包括：曲线要光滑（内力）、要贴高梯度（外力）、有时还要气球力往外胀以免缩成一点。迭代到能量低处停下。优点是直接得到封闭轮廓，面积自然有。缺点是初始必须靠近目标，凹陷处容易跨过去，多目标要多种子轮廓。

实践中初始来自阈值的凸包或用户画的框。医学超声里经典，现在常被 U-Net 取代，但作为「把粗掩码的边界吸到梯度上」的后处理仍有人用。别指望从图像中央随便放一个圈就吸到复杂器官上。

⚠️ 常见坑：把 Canny 图直接当掩码算 Dice。线的像素远少于区域，分数会惨，却不能说明边缘找错了。
💡 关键直觉：边缘方法回答「墙在哪」。要房契，还得把墙连成圈并填充。

把 Canny 膨胀几像素再填充孔，可以得到粗糙区域，用作第 3.1 节之外的另一条基线。若膨胀后仍千疮百孔，说明轮廓缺口太多，数据可能不适合纯边缘路线。

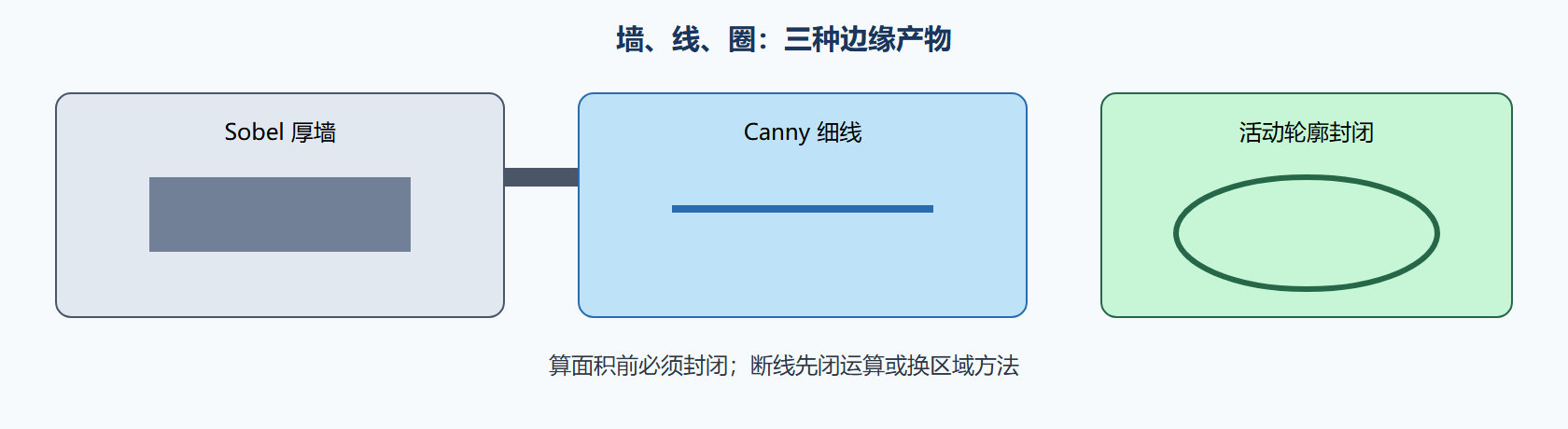

图 从厚墙到细线到封闭

四、和主线的关系

边缘适合边界清晰、背景干净的工业轮廓。纹理丰富的自然场景，Canny 会画出一树的叶子墙。深度学习的边界误差往往要用条件随机场或点监督来修，思想仍是「把标签吸到强边上」。你会在第 6 章后处理里再次见到：用形态学修，而不是再跑一次 Canny 当最终产品。

若任务是抠图发丝，Canny 不够，需要半透明带。不要用本节方法硬撑发丝产品。

五、从线到区域的三种补法

缺口短：形态学闭运算，核略大于典型缺口。缺口沿直线：霍夫补线再栅格化。缺口不规则且目标孤立：活动轮廓从阈值凸包初始化往里收。三种都失败，说明边缘路线不适合这批图，换区域或学习，不要把双阈值拧出火星。

Canny 低高阈值按梯度分位数设，例如低取 70 分位、高取 90 分位，随曝光走。固定 50 和 150 在暗图上可能几乎没有强边，在亮纹理图上满屏都是强边。分位数法仍要冻结：在验证小集选一对分位，测试不改。滞后连接看的是连通，弱边孤岛会被丢，这是特性不是 bug。

活动轮廓能量项过多会调不完。先保证初始离目标近，再用梯度外力。气球力在目标有凹陷时可能跨过细颈，细胞凹陷核不要依赖它。迭代次数设上限，能量不降就停，避免在噪声上蠕动出花边。

问题：深度学习还需要 Canny 吗？

很少当主分割。偶尔当可视化或当「边界准确率」的辅助度量：真值边界附近预测是否也有高梯度。产品掩码仍来自区域或网络。发丝抠图请换专用方法，Canny 会把头发画成折线。

Sobel 幅值可当分水岭的地形，比原灰度更贴「边界在高处」。噪声大时先轻度平滑。这是 3.2 与 3.3 的交叉用法，配置里写明地形是灰度还是梯度，复现才可能。

六、分位数阈值冻结

Canny 的低高阈值按梯度分位数取，在验证小集选一对分位冻结。暗图上固定 50、150 可能没有强边，亮纹理上又会满屏强边。滞后救不了完全断开的缺口，缺口短用闭运算，直线用霍夫，不规则用活动轮廓从凸包收。三种都失败，记录「边缘路线不适用」，换区域或学习。

Sobel 幅值可当分水岭地形，配置写明地形来源是灰度还是梯度。活动轮廓初始必须靠近，迭代设上限，能量不降就停，避免在噪声上蠕出花边。气球力跨细颈会毁掉凹陷核，细胞场景慎用。线转区域再比 Dice，直接用细线比面积会冤枉算法。

发丝与半透明不是本节产品。霍夫服务强几何圆孔与直线，几何假设不成立时不要硬上。深度学习主分割很少再以 Canny 当输出，但可用真值边界附近的梯度作为辅助可视化，检查模型是否贴边。产品掩码仍是区域。

分位数对冻结后测试不改。缺口三种补法都失败则放弃边缘主路线。地形来源写灰度或梯度。活动轮廓上限迭代，能量不降即停。线转区域再比 Dice。发丝不是本节。霍夫只在几何成立时。深度学习可用边界邻域梯度做可视化，产品仍交区域。Sobel 敏感噪声，前面平滑只一次，与 Canny 内置高斯不要重复交叠导致边界爬动。

分位数对写入契约后，测试脚本读契约不读魔法数。三种补缺口的失败记录进「边缘不适用」清单，清单非空则主路线改区域或学习。地形字段枚举灰度或梯度。轮廓迭代上限与能量早停成对出现。Dice 比较前必须封闭填充。发丝需求在任务书出现则本节方法标不适用。霍夫开关默认关，几何校验通过才开。可视化边界带不得当交卷。高斯只留一处。边界爬动用前后叠图差检测，差过大说明平滑过了。Canny 满屏强边时先查分位是否过低，不要先怪目标。活动轮廓初始离目标过远的样本直接跳过迭代，避免花边污染基线表。

反例档案：细线直接比 Dice，分数惨被当算法失败，封闭填充后其实可用。第二份：活动轮廓初始在图中央，迭代出花边进基线。过远跳过迭代后表干净了。高斯两处重叠造成爬动，叠图差检测抓住。发丝需求出现时本节标不适用，避免硬撑。

口令卡：分位契约、缺口清单、地形枚举、能量早停、先封闭再 Dice、发丝不适用、霍夫默认关。过远跳过迭代。高斯一处。满屏强边先查分位。可视化带不当交卷。

指导书：读契约分位、写缺口清单、枚举地形、早停能量、封闭再比、发丝退出、霍夫关。过远初始不迭代。满屏强边先查分位再怪目标。叠图差过大即平滑过度。可视化带与交卷分离。本节不适用时任务书应早标，避免项目中期才发现要发丝。

交付门禁戊

契约无分位对则 Canny 不准跑测试集。缺口清单为空却声称边缘主路线，退回。能量无早停的活动轮廓实现退回。未封闭就报 Dice 的脚本退回。任务书出现发丝仍走本节，退回。霍夫开关开着但几何校验未过，退回。初始过远仍迭代的样本应被跳过，未跳过则污染基线。叠图差超阈说明平滑过度，先减高斯。

现场抽问：分位对在契约哪一行？缺口清单在哪？能量早停有没有？Dice 是不是封闭后算的？发丝有没有误走本节？霍夫校验过了没？过远初始跳过了没？平滑叠图差超阈了没？答不全不准报边缘基线。

失败演练丙：不封闭报 Dice，脚本应拒。发丝任务走 Canny 主路线，应拒。霍夫无校验却打开，应拒。过远初始仍迭代，应跳过。平滑叠图差超阈仍提交基线，应拒。分位对缺失跑测试集，应拒。

六场拒绝条件写进脚本。不封闭、发丝误用、无校验霍夫、过远迭代、平滑超阈、缺分位，命中任一条基线无效。

六条拒绝写进脚本之后，基线表只接受绿灯实验。缺口清单与分位对是边缘路线的两张身份证，缺一不准自称基线。

身份证两张齐了，才允许把边缘结果写入体检表第三列。

边缘只是线索，交卷必须是封闭区域。活动轮廓初始化离目标太远会咬到另一团，初始圆或框要来自粗阈值，而不是手动画得很漂亮却不可复现。

本节速览

• Sobel 是粗梯度墙：敏感于噪声，宜作原料
• Canny 五步出细线：双阈值加滞后，仍可能缺口
• 霍夫服务强几何：圆孔直线，不是通用分割
• 活动轮廓要好初始：直接出封闭曲线
• 线转区域：膨胀填充后再比 Dice
• 纹理场景边缘会爆炸：换区域或学习方法

下一节把像素丢进特征空间聚类：不靠梯度和种子，靠「颜色成团」。
