本节摘要：Faster R-CNN 用 RPN 取代选择性搜索，真正端到端。本节讲 RPN、锚点、共享特征——两阶段检测器的成熟形态。

本节目标

阅读完本节，你应当能够：

1. 理解 RPN 的工作原理
2. 说清锚点机制
3. 描述 Faster R-CNN 完整流程

概念脉络

一、Faster R-CNN 的突破

Fast R-CNN 卡在选择性搜索（CPU 2s/图）。Faster R-CNN 用**区域建议网络（RPN）**取代它，把候选框生成也搬上 GPU，真正端到端，速度从 0.32s 降到 0.198s。

RPN 的妙处不只是快：它和检测网络共享骨干特征，候选框质量由数据驱动学习得到，而不是靠启发式规则。选择性搜索"看不到"的语义信息，RPN 能通过高层特征发现，这直接抬高了召回率上限。

二、RPN（区域建议网络）

RPN 在共享特征图上滑动一个小网络，每个位置预测 k 个锚点的前景/背景分数和框偏移。

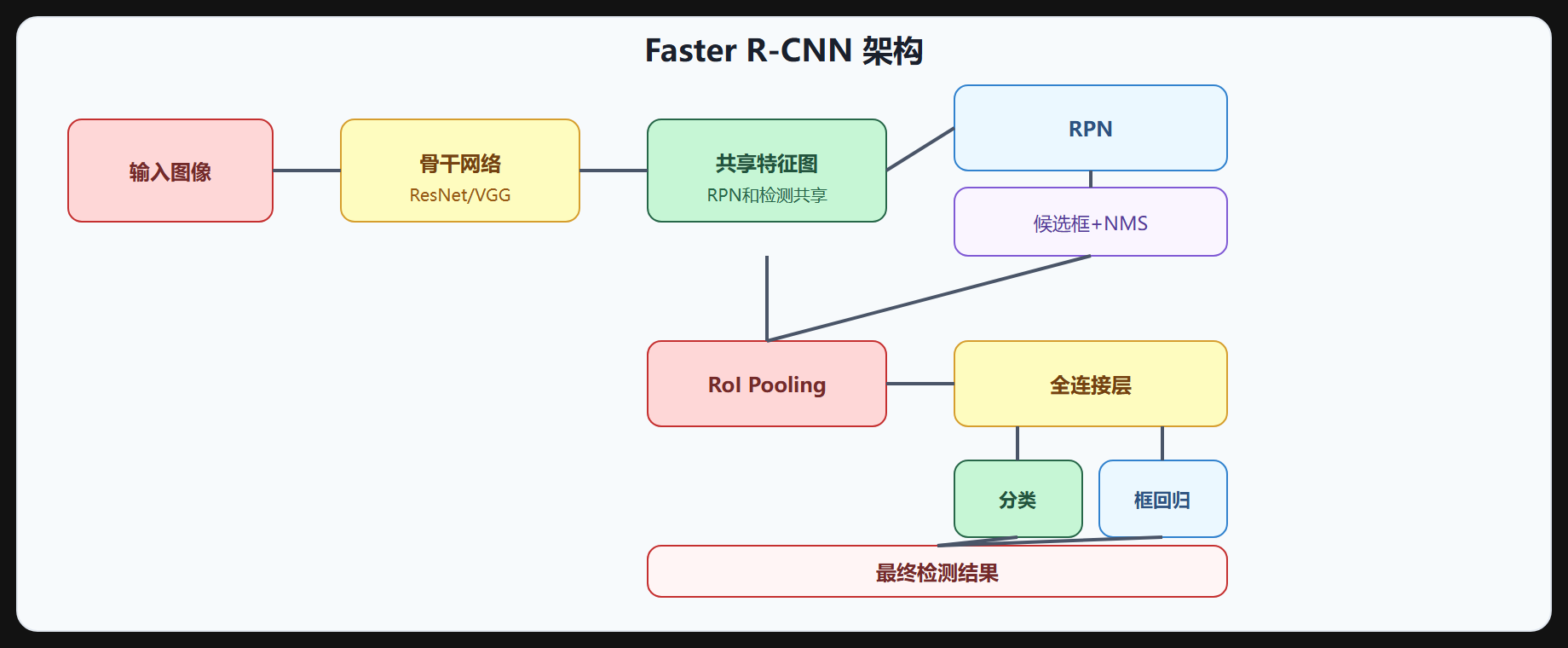

图 3-3 Faster R-CNN 架构

RPN 工作流程：

1. 在特征图每个位置滑动 3x3 窗口
2. 映射到低维特征（256 维）
3. 分两支：分类支（前景/背景）+ 回归支（框偏移）
4. 每个位置预测 k 个锚点
5. NMS 后输出候选框

三、锚点（Anchors）

锚点是预定义的参考框，不同尺度和长宽比。Faster R-CNN 用 3 种尺度（128/256/512）× 3 种长宽比（1:1/1:2/2:1）= 9 种锚点。

每个特征图位置预测 9 个锚点的前景分数和框偏移。RPN 实际是在锚点基础上回归微调，而非凭空预测框。

# 生成单个位置的 9 个锚点（按原图尺度）
def make_anchors(base=16, scales=(128,256,512), ratios=(0.5,1.0,2.0)):
    anchors = []
    for s in scales:
        area = s * s
        for r in ratios:
            w = round((area * r) ** 0.5)
            h = round((area / r) ** 0.5)
            anchors.append((-w/2, -h/2, w/2, h/2))  # 相对中心点
    return anchors
​

锚点让"预测框"这个任务变得好学：模型不用从零想出一个框的绝对坐标，只需要在预设锚点上做小幅度修正。锚点的尺度和长宽比要覆盖数据里目标的分布，这也是后来 YOLOv2 用 K-means 在数据上自动聚类锚点的由来。

四、共享特征

RPN 和检测网络共享骨干特征图，联合训练：

• RPN 用特征图生成候选框
• 检测网络用同一特征图做 RoI Pooling 分类

共享特征让两个任务互相促进，端到端训练。RPN 训练时也给骨干回传梯度，所以骨干学到的不只是"分类友好"的特征，还是"既能找候选、又能分类"的特征。

五、Faster R-CNN 完整流程

1. 图像经骨干网络得共享特征图
2. RPN 在特征图上生成候选框（GPU，~10ms）
3. 候选框经 RoI Pooling 得固定特征
4. 全连接层分类 + 框回归
5. NMS 输出最终结果

六、性能

Faster R-CNN 真正端到端，速度和精度都提升。速度提升来自候选框生成从 CPU 搬到 GPU 并大幅变快；精度提升来自候选框由学习获得，比启发式算法更能贴合数据。

七、训练策略

Faster R-CNN 交替训练：

1. 训 RPN（用 ImageNet 预训练骨干）
2. 用 RPN 候选框训 Fast R-CNN
3. 用检测网络微调 RPN
4. 再微调检测网络

也可端到端联合训练（现代实现常用）。原始论文用交替训练收敛更稳，后来发现联合训练（一个损失同时含 RPN 和检测头）也能收敛，mmdetection 等框架默认端到端训练，并配合一些实现细节（如 RoI 只取正样本、梯度裁剪）保证稳定。

八、RPN 的标签分配细节

训练 RPN 时每个锚点要打标签：与某个真值框 IoU 最高的锚点，以及与任意真值框 IoU > 0.7 的锚点，标为前景；IoU < 0.3 的标为背景；介于两者之间的锚点在损失里忽略。这个"正负样本界定"逻辑在后续所有检测器里都能看到变体，YOLO 的 center-in-grid、RetinaNet 的 IoU 阈值分配都是同一思路的演化。

九、影响

Faster R-CNN 奠定了现代两阶段检测的标准骨架：骨干 + RPN + RoI 头。之后十多年，两阶段研究大多在替换这三块的组件（FPN 换特征、RoIAlign 换池化、Cascade 换训练范式），骨架本身保持稳定。这也说明 Faster R-CNN 的设计已经足够"对"。

⚠️ RPN 的关键：锚点是参考框，RPN 在锚点基础上回归，不是凭空预测。理解锚点就理解了 RPN。

💡 关键直觉：Faster R-CNN 用 RPN（GPU）取代选择性搜索（CPU），真正端到端。RPN 在共享特征图上用锚点回归候选框。共享特征让两任务互相促进。速度 0.198s，mAP 73.2。

重点提炼

• 突破：RPN 取代选择性搜索，候选框生成搬上 GPU，端到端。
• RPN：特征图滑动，每位置预测 k 个锚点的前景分数+框偏移，NMS 输出候选框。
• 锚点：预定义参考框（3 尺度×3 长宽比=9），RPN 在锚点基础上回归。
• 共享特征：RPN 和检测共享骨干特征图，联合训练互相促进。
• 流程：骨干→特征图→RPN 候选框→RoI Pooling→分类+回归→NMS。
• 性能：候选框 2s→10ms，总速度 0.198s，mAP 73.2。
• 标签分配：锚点按 IoU 分前景/背景/忽略，贯穿后续所有检测器。

下一节看 Faster R-CNN 的变体。
