目标检测算法详解： YOLO、Faster R-CNN等

目标检测算法详解：YOLO、Faster R-CNN等

目标检测是计算机视觉领域的核心任务之一，旨在识别图像中特定目标的位置（边界框）及其类别。近年来，随着深度学习的飞速发展，目标检测算法取得了突破性进展，涌现出YOLO、Faster R-CNN等一系列高效且准确的模型。本文将深入探讨这些主流目标检测算法的原理、架构以及演进。

1. 目标检测概述

目标检测任务可以概括为在给定图像中，找出所有感兴趣的目标，并确定它们在图像中的精确位置（通常用一个矩形边界框表示）以及它们的类别。

传统目标检测方法通常依赖于手工设计的特征提取器（如HOG、SIFT）结合分类器（如SVM）。这些方法在处理复杂场景时性能受限，且泛化能力较差。

深度学习时代的目标检测则利用卷积神经网络（CNN）自动学习图像特征，极大地提升了检测精度和速度。根据检测流程，深度学习目标检测算法大致可分为两类：

• 两阶段（Two-stage）检测器：首先生成候选区域（Region Proposals），然后对这些候选区域进行分类和边界框回归。代表算法有R-CNN、Fast R-CNN、Faster R-CNN等。

• 单阶段（One-stage）检测器：直接从图像中预测目标的类别和边界框，无需生成候选区域。代表算法有YOLO系列、SSD等。

2. 两阶段检测器：Faster R-CNN

Faster R-CNN是两阶段检测器的代表，它在R-CNN和Fast R-CNN的基础上进行了重大改进，实现了端到端的训练和更快的推理速度。

2.1 R-CNN (Region-based Convolutional Neural Network)

R-CNN是深度学习在目标检测领域的开山之作。

核心思想：

1. 区域建议（Region Proposal）：使用选择性搜索（Selective Search）等方法生成约2000个可能包含目标的候选区域。

2. 特征提取：将每个候选区域缩放至固定大小，送入预训练的CNN（如AlexNet）提取特征。

3. 分类：对每个候选区域的特征，使用独立的SVM分类器判断其类别。

4. 边界框回归：使用线性回归模型对每个类别的边界框进行微调，使其更精确。

R-CNN的缺点：

• 计算开销大：每个候选区域都需要独立进行CNN前向传播，导致推理速度慢。

• 训练复杂：涉及多个独立训练阶段（CNN微调、SVM训练、边界框回归器训练）。

• 磁盘空间占用大：需要存储大量的特征。

2.2 Fast R-CNN

Fast R-CNN在R-CNN的基础上进行了改进，显著提升了训练和推理速度。

核心改进：

1. RoI Pooling层：引入RoI Pooling层，使得整个图像只需进行一次CNN前向传播。对于每个候选区域，RoI Pooling层从特征图中提取固定大小的特征向量。

2. 多任务损失：将分类和边界框回归整合到一个网络中，使用多任务损失函数进行端到端训练。

Fast R-CNN的缺点：

• 区域建议仍是瓶颈：选择性搜索等区域建议方法仍然是CPU上的独立步骤，耗时且无法在GPU上加速。

2.3 Faster R-CNN

Faster R-CNN在Fast R-CNN的基础上，用**区域建议网络（Region Proposal Network, RPN）**取代了传统的选择性搜索，实现了真正意义上的端到端训练。

Faster R-CNN架构：

核心组件：

1. 主干网络（Backbone Network）：通常是预训练的CNN模型（如VGG16、ResNet），用于从输入图像中提取基础特征图。

2. 区域建议网络（RPN）：

   • RPN在一个共享的特征图上滑动一个小型网络。

   • 对于特征图上的每个滑动窗口位置，RPN同时预测k个**锚点（Anchors）**的物体分数（前景/背景）和边界框偏移量。

   • 锚点（Anchors）：预定义的一组具有不同尺度和长宽比的固定大小的边界框。在每个特征图位置，RPN会生成多个不同形状的锚点。

   • RPN通过一个分类层（判断前景/背景）和一个回归层（预测边界框偏移量）来完成预测。

   • 经过非极大值抑制（NMS）后，RPN输出高质量的候选区域。

3. RoI Pooling层：与Fast R-CNN相同，将RPN生成的候选区域映射到共享特征图上，并从中提取固定大小的特征向量。

4. 分类器和边界框回归器：这些固定大小的特征向量被送入全连接层，分别进行目标分类和边界框的精确回归。

Faster R-CNN的优点：

• 端到端训练：RPN与检测网络共享特征，并可以联合优化。

• 速度快：RPN在GPU上运行，区域建议生成速度大大提升。

• 精度高：结合了两阶段方法的精确性。

3. 单阶段检测器：YOLO系列

YOLO（You Only Look Once）系列算法是单阶段检测器的代表，以其极快的推理速度而闻名，适用于实时目标检测。

3.1 YOLOv1

YOLOv1首次提出将目标检测任务视为一个回归问题。

核心思想：

1. 将输入图像划分为一个S \times S的网格（Grid Cell）。

2. 如果一个目标的中心落入某个网格单元，则该网格单元负责预测该目标。

3. 每个网格单元预测B个边界框及其置信度，以及C个类别的条件概率。

YOLOv1的输出：

每个网格单元预测B \times (4 + 1) + C个值：

• B个边界框的坐标(x, y, w, h)和置信度（confidence）。置信度表示边界框中包含目标的可能性以及边界框的准确性。

• C个类别的条件概率P(\text{Class}_i | \text{Object})。

YOLOv1的缺点：

• 定位精度相对较低：每个网格单元只能预测一个类别，对小目标和密集目标的检测效果不佳。

• 召回率低：每个网格单元只预测少数几个边界框，容易漏检。

• 对长宽比敏感：对不常见的长宽比目标泛化能力差。

3.2 YOLOv2 (YOLO9000)

YOLOv2在YOLOv1的基础上进行了多项改进，提升了检测精度和召回率，并引入了多尺度训练和Batch Normalization等技术。

主要改进：

1. Batch Normalization：在所有卷积层后添加Batch Normalization，提升模型收敛速度和稳定性。

2. 高分辨率分类器：在ImageNet上预训练时，先用224x224图像训练，再用448x448图像微调，使网络适应更高分辨率的输入。

3. Anchor Boxes：引入Faster R-CNN中的锚点机制，但通过K-means聚类在训练集上预先确定最佳的锚点尺寸和比例，而不是手动设定。

4. 维度聚类（Dimension Clusters）：使用K-means聚类算法在训练集边界框上进行聚类，自动找到合适的锚点尺寸和长宽比。

5. 直接位置预测：不再直接预测边界框的绝对坐标，而是预测相对于网格单元左上角和锚点尺寸的偏移量，并通过sigmoid函数将预测值限制在0到1之间，提高模型稳定性。

6. Passthrough层：将高分辨率特征图与低分辨率特征图拼接，以获取更细粒度的特征，有助于检测小目标。

7. 多尺度训练：在训练过程中，每隔几个epoch随机改变输入图像的尺寸，使模型对不同尺度的输入具有鲁棒性。

YOLOv2的优点：

• 显著提升了定位精度和召回率。

• 保持了较快的推理速度。

3.3 YOLOv3

YOLOv3在YOLOv2的基础上进一步提升了精度，特别是对小目标的检测能力。

主要改进：

1. Darknet-53作为主干网络：使用更深、更复杂的Darknet-53网络取代Darknet-19，具有更多的残差块，提升特征提取能力。

2. 多尺度预测：借鉴FPN（Feature Pyramid Network）的思想，在3个不同尺度的特征图上进行独立预测，每个尺度对应不同的网格大小和锚点。

   • 大尺度特征图：负责检测小目标。

   • 中尺度特征图：负责检测中等目标。

   • 小尺度特征图：负责检测大目标。

3. 多标签分类：使用逻辑回归（Logistic Regression）代替Softmax进行类别预测，允许一个边界框属于多个类别（例如，一个边界框既可以是“人”又可以是“跑者”）。

4. 改进的边界框预测：与YOLOv2类似，但预测方式略有调整，更好地适应多尺度预测。

YOLOv3的优点：

• 显著提升了检测精度，特别是对小目标的检测效果。

• 保持了实时性。

• 模型结构更灵活，易于扩展。

3.4 YOLOv4

YOLOv4在YOLOv3的基础上，集成了近年来目标检测领域众多“免费赠品”（Bag of Freebies）和“特价品”（Bag of Specials）的优化技术，旨在提升性能的同时保持训练和推理效率。

主要改进：

1. 主干网络：

   • CSPDarknet53：结合了CSPNet（Cross Stage Partial Network）思想的Darknet53，通过将基础层的特征图分成两部分，减少了计算量，同时保持了精度。

2. Neck（网络颈部）：

   • SPP（Spatial Pyramid Pooling）：在主干网络之后，通过不同大小的池化核对特征图进行池化，然后拼接，增加感受野，分离出最重要的上下文特征。

   • PANet（Path Aggregation Network）：融合了FPN的自上而下路径和额外的自下而上路径，增强了特征融合能力，特别是对小目标的检测。

3. Head（检测头部）：与YOLOv3类似，在不同尺度的特征图上进行检测。

4. “免费赠品”（Bag of Freebies）：

   • Mosaic数据增强：将四张图像拼接成一张，丰富数据集，提高模型泛化能力。

   • CmBN（Cross mini-Batch Normalization）：在多个mini-batch上进行Batch Normalization，适用于小批量训练。

   • DropBlock：一种结构化的Dropout，随机丢弃特征图的连续区域，而不是单个像素。

   • CIoU Loss：使用Complete IoU Loss代替传统的IoU Loss，考虑了边界框的重叠面积、中心点距离和长宽比，使得边界框回归更准确。

   • 自适应训练：如Cosine Annealing学习率调度器。

5. “特价品”（Bag of Specials）：

   • Mish激活函数：一种平滑的非单调激活函数，比ReLU有更好的性能。

   • DIoU-NMS：基于DIoU（Distance IoU）的非极大值抑制，在NMS中考虑了中心点距离。

YOLOv4的优点：

• 在COCO数据集上取得了SOTA（State-of-the-Art）的性能，同时保持了极高的推理速度。

• 集成了大量先进的优化技术，具有很强的实用性。

3.5 YOLOv5

YOLOv5由Ultralytics公司发布，并非YOLO系列原作者维护。它在工程实现上做了大量优化，使得训练和部署更加便捷。

主要特点：

• Pytorch实现：完全基于Pytorch，方便研究和部署。

• 多种模型尺寸：提供YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x等不同大小的模型，适应不同场景的需求。

• 易于使用和部署：集成了很多自动化工具和优化，如AutoAnchor、超参数进化等。

• 数据增强：内置了丰富的Mosaic、CutMix等数据增强策略。

• 推理速度和精度平衡：在保持较高精度的同时，推理速度非常快。

YOLOv5的改进（相对于YOLOv3/v4的工程化）：

• Focus层：在YOLOv5s中，将输入图像的像素进行切片操作，将高宽信息转为通道信息，减少计算量并保留更多信息。

• CSP结构：在Backbone和Neck中广泛使用CSP结构。

• SPP/SPPF：使用改进的SPPF（Spatial Pyramid Pooling Fast）层，加速了池化操作。

• 自适应锚框计算：训练前根据数据集自动计算最佳锚框。

• 自动学习超参数：通过遗传算法自动搜索最优超参数。

YOLOv5的优点：

• 训练和部署流程简化，非常适合工程应用。

• 提供了多种预训练模型，方便快速上手。

• 社区活跃，持续更新和优化。

4. 总结与展望

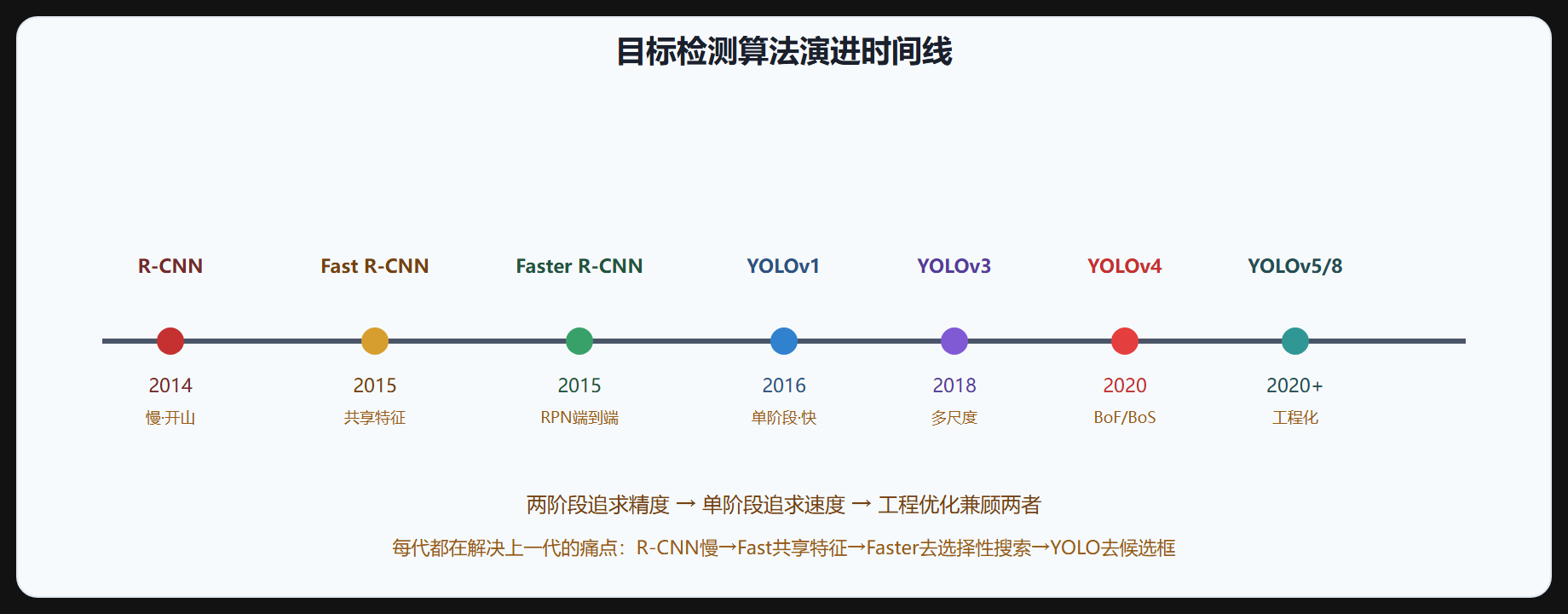

目标检测算法从最初的两阶段方法（R-CNN系列）到单阶段方法（YOLO系列、SSD），经历了从追求精度到兼顾速度和精度的发展历程。

两阶段方法（如Faster R-CNN）：

• 优点：通常具有更高的定位精度和召回率，对小目标检测效果更好。

• 缺点：推理速度相对较慢，不适合实时应用。

单阶段方法（如YOLO系列）：

• 优点：推理速度极快，能够满足实时应用的需求。

• 缺点：在某些场景下，定位精度可能略低于两阶段方法，尤其是在小目标检测方面。

未来的目标检测研究将继续围绕以下几个方向发展：

• 更高效的网络结构：设计更轻量、更高效的主干网络和检测头，进一步提升速度和精度。

• 小目标检测：解决小目标检测中的挑战，如信息量少、背景干扰等。

• 弱监督/无监督学习：减少对大量标注数据的依赖。

• 多模态融合：结合Lidar、雷达等传感器数据，提升全天候、全场景下的检测能力。

• 模型部署与优化：针对边缘设备、移动端等进行模型压缩、量化和加速。

随着技术的不断进步，目标检测将在自动驾驶、智能安防、医疗影像分析、工业质检等领域发挥越来越重要的作用。
