5.1 非极大值抑制 (NMS) 及其改进

5.1 非极大值抑制 (NMS) 及其改进

本节摘要：检测器输出大量重叠框，NMS 去重保留最优。本节讲 NMS 原理和 Soft-NMS、DIoU-NMS 等改进——检测后处理的关键。

本节目标

阅读完本节，你应当能够：

1. 理解 NMS 原理
2. 知道 NMS 的痛点
3. 了解 Soft-NMS 和 DIoU-NMS

概念脉络

一、为什么需要 NMS

检测器对同一目标会输出多个重叠框（不同锚点、不同位置预测），需要去重，只保留最优框。NMS（Non-Maximum Suppression）就是这个去重过程。

为什么会有大量重叠框？以 anchor-based 为例，同一个目标附近可能有几十个锚点都被预测成前景，输出几十个框，它们 IoU 都很高。如果不抑制，最终结果会重复报告同一个目标。NMS 的思路是"留下最自信的那个，压掉和它高度重叠的"。

二、NMS 原理

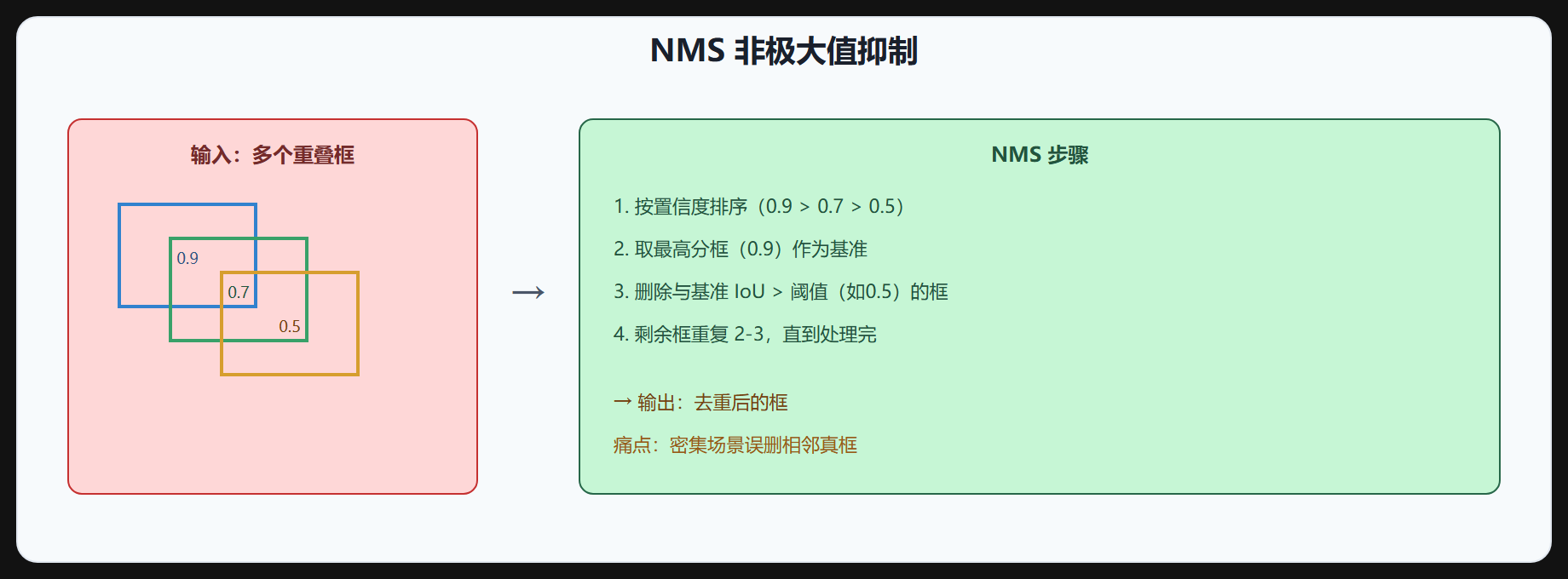

图 5-1 NMS 流程

NMS 步骤：

1. 按置信度排序所有框
2. 取最高分框作为基准，加入结果
3. 删除与基准 IoU > 阈值（如 0.5）的框
4. 剩余框重复 2-3，直到处理完

def nms(boxes, scores, iou_threshold=0.5):
    order = scores.argsort()[::-1]  # 按分数降序
    keep = []
    while order.size > 0:
        i = order[0]; keep.append(i)
        ious = iou(boxes[i], boxes[order[1:]])
        order = order[1:][ious < iou_threshold]  # 删除高IoU框
    return keep
​

注意 NMS 是逐类别进行的：不同类别的框即使完全重叠也不互相抑制，因为一个目标只能对应一个类别（多标签场景除外）。实际实现里先按类别分组，每组单独做 NMS，再把结果合并。

三、NMS 的痛点

NMS 在密集场景会误删：

• 密集目标：相邻行人框 IoU 高，NMS 误删真框
• 阈值敏感：阈值低漏删，阈值高误删
• 硬删除：直接删框，不可恢复

NMS 的假设是"同一目标的高分框应该获胜，重叠的是冗余"。但密集场景里这个假设不成立：两个相邻行人的框 IoU 可能超过 0.5，后一个行人框被当成"冗余"直接删除，造成漏检。阈值调低（0.3）会保留更多框但重复增多，调高（0.7）误删更严重——NMS 对阈值的选择很脆弱。

四、Soft-NMS

Soft-NMS 不直接删除重叠框，而是降低其分数：

重叠框分数降低而非删除，密集场景保留更多真框。Soft-NMS 不增加推理开销，是即插即用改进。

# Soft-NMS：重叠框降分而不是删除
def soft_nms(boxes, scores, sigma=0.5, thresh=0.001):
    order = scores.argsort()[::-1]
    keep = []
    while order.size > 0:
        i = order[0]
        keep.append(i)
        ious = iou(boxes[i], boxes[order[1:]])
        # 线性或高斯降权
        scores[order[1:]] *= np.exp(-ious ** 2 / sigma)  # 高斯版
        order = order[1:][scores[order[1:]] > thresh]
    return keep
​

关键区别：标准 NMS 把重叠框"杀"掉（从候选列表删除），Soft-NMS 只是"削弱"（分数乘衰减系数）。如果被削弱后分数仍高于最终阈值，框还能保留下来。实验上 Soft-NMS 在密集场景能挽回 1~2 个点的 mAP，且不改训练、不增加延迟。

五、DIoU-NMS

YOLOv4 提出 DIoU-NMS，在 NMS 判断时不仅看 IoU，还看中心点距离：

• 两个框 IoU 高但中心距离远 → 可能是不同目标，保留
• 两个框 IoU 高且中心近 → 同一目标，删除

DIoU-NMS 在密集场景比标准 NMS 更准。

# DIoU-NMS：抑制条件 = IoU 高 且 中心距离近
def diou_nms(boxes, scores, iou_threshold=0.5):
    order = scores.argsort()[::-1]
    keep = []
    while order.size > 0:
        i = order[0]; keep.append(i)
        dious = diou(boxes[i], boxes[order[1:]])  # DIoU 包含中心距离惩罚
        order = order[1:][dious < iou_threshold]
    return keep
​

DIoU 的值等于 IoU 减去中心距离惩罚项，两个框 IoU 相同但中心离得远，DIoU 更小，更不容易被抑制。密集人群里相邻行人的框 IoU 高但中心点分离，DIoU-NMS 能把它们都保住。

六、其他改进

七、无 NMS 趋势

NMS 是后处理，增加延迟和超参。新趋势用一致性损失训练，让模型直接输出无冗余框，推理免 NMS（YOLOv8、YOLOv10）。这是端到端检测的方向。

无 NMS 的思路：在训练时用"一对一匹配"（每个真值只分配一个预测），配合一致性损失惩罚重复预测，模型学到"每个目标只出一个框"。推理时直接按分数阈值取框，省掉 NMS 环节，减少延迟也减少一个调参点。代价是训练需要更精细的标签分配，早期收敛略慢。

八、工程实践建议

1. 先用标准 NMS 跑通，看重复框和漏检情况
2. 密集场景换 Soft-NMS 或 DIoU-NMS，成本几乎为零
3. 阈值从 0.5 起步，在验证集上扫 0.3-0.7 选最优
4. 追求端到端再考虑无 NMS 方案

问：NMS 阈值和置信度阈值的关系？ 置信度阈值过滤低分框（前置），NMS 去重（后置），两者配合使用。置信度阈值提高会减少进入 NMS 的框数，也影响最终召回。

⚠️ NMS 阈值：阈值低（0.3）漏删多框，阈值高（0.7）误删真框。密集场景用低阈值或 Soft-NMS/DIoU-NMS。

💡 关键直觉：NMS 去重保留最优框（按分数排序，删高 IoU 框）。密集场景误删真框，Soft-NMS 降分不删，DIoU-NMS 加中心距离。趋势是无 NMS（一致性损失训练）。

温故知新

• 作用：去重，同一目标多个框只保留最优。
• NMS 步骤：按分数排序→取最高→删高 IoU 框→重复，逐类别进行。
• 痛点：密集场景误删真框、阈值敏感、硬删除。
• Soft-NMS：降分而非删除，密集场景保留更多真框，即插即用。
• DIoU-NMS：加中心点距离，IoU 高但中心远则保留。
• 其他：Adaptive NMS（自适应阈值）。
• 无 NMS 趋势：一致性损失训练，推理免 NMS（YOLOv8/v10）。
• 实践：密集场景先换 Soft/DIoU-NMS，阈值在验证集上扫。

下一节讲 FPN。
