5.2 特征金字塔网络 (Feature Pyramid Network, FPN)

5.2 特征金字塔网络 (FPN)

本节摘要：FPN 解决多尺度检测难题。本节讲它的自底向上、自顶向下、横向连接——让检测器同时处理大小目标。

你能学到什么

阅读完本节，你应当能够：

1. 理解多尺度检测难题
2. 说清 FPN 的结构
3. 知道 PANet 等改进

概念脉络

一、多尺度检测难题

同一张图里，目标尺度差几十倍（近处人占满画面，远处人几十像素）。单一尺度特征图处理不了——浅层分辨率高但语义弱，深层语义强但分辨率低。

这是目标检测里最根本的矛盾之一：分辨率 vs 语义。浅层特征图（如 stride 4/8）保留细节但没"看懂"内容，深层特征图（如 stride 32）语义明确但小目标早已消失。单尺度检测被迫二选一，怎么选都会有一类目标遭殃。

二、早期方案

• 图像金字塔：多分辨率输入，各自检测，慢且费内存
• 单层特征：只用最后一层，小目标差
• SSD 多层：用不同层级特征图，但无融合

图像金字塔把输入缩放成多个分辨率，每个分辨率单独跑一遍网络再合并结果，能解决多尺度但计算量成倍增加，实时场景根本用不起。SSD 直接用不同层特征图做检测，比单层好，但浅层特征"语义弱"的问题没解决——它只是在"矮子里拔将军"。

三、FPN 核心思想

FPN（Feature Pyramid Network）融合深层语义和浅层细节，生成多层级特征金字塔，每层都语义强且分辨率合适。

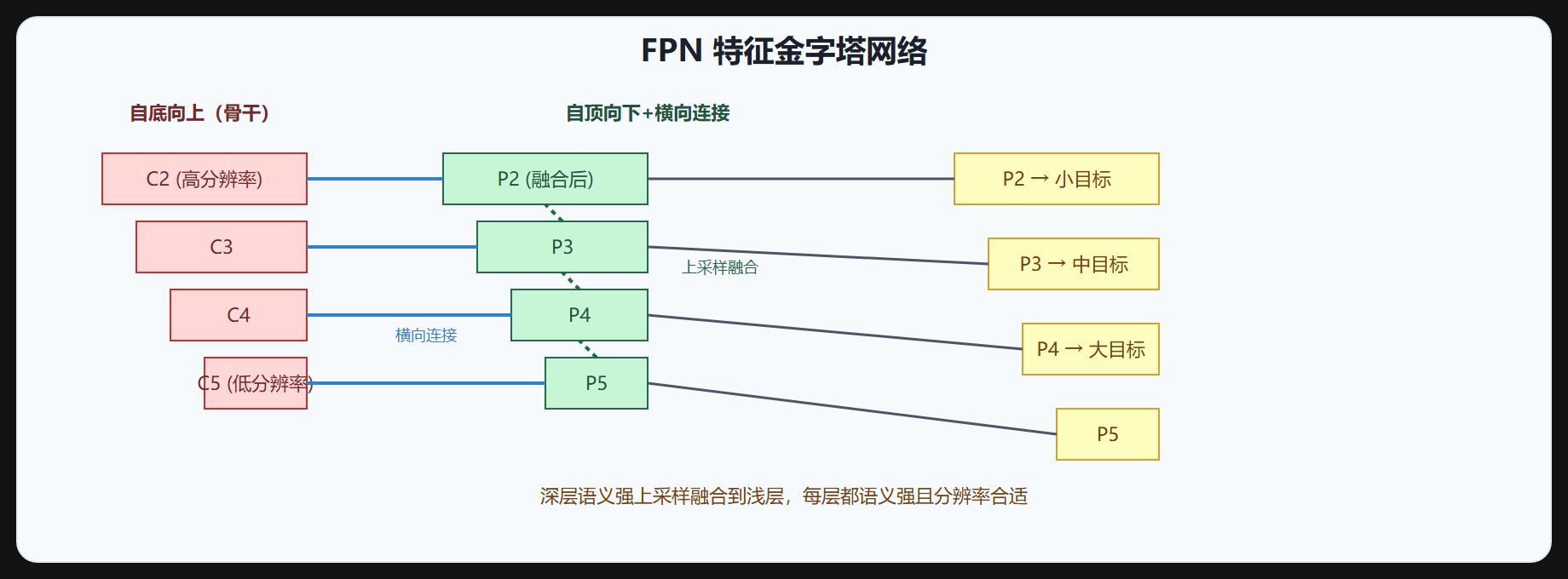

图 5-2 FPN 结构

FPN 三部分：

1. 自底向上：骨干网络前向，得各层级特征图（C2-C5，分辨率递减）
2. 自顶向下：深层特征上采样
3. 横向连接：上采样特征与同层浅层特征融合（1x1 卷积对齐通道 + 相加）

结果：每层特征图（P2-P5）都语义强且分辨率合适，不同尺度目标用不同层检测。

# FPN 核心：横向连接 + 自顶向下融合
def fpn(c2, c3, c4, c5):
    """c2..c5 是骨干输出，分辨率递减"""
    p5 = conv1x1(c5)                    # 先 1x1 对齐通道
    p4 = conv1x1(c4) + upsample(p5)     # 上采样相加融合
    p3 = conv1x1(c3) + upsample(p4)
    p2 = conv1x1(c2) + upsample(p3)
    # 每层再接 3x3 卷积消除上采样锯齿
    return [conv3x3(p2), conv3x3(p3), conv3x3(p4), conv3x3(p5)]
​

为什么加 1x1 卷积？深层特征（如 256 通道）和浅层特征（如 512 通道）通道数不一致，相加前要先对齐；1x1 卷积顺带做了通道投影。相加是逐元素求和，位置一一对应，上采样的深层特征刚好"指导"浅层特征的语义。

四、FPN 检测

FPN 的各层特征图分别接检测头：

• P2（高分辨率）→ 小目标
• P3/P4 → 中等目标
• P5（低分辨率）→ 大目标

检测时还有个分配规则：RoI（候选框）按面积大小分配到对应层级，小框去 P2/P3，大框去 P4/P5。这样每个检测头专注自己擅长的尺度，不用一个头硬扛所有目标。

五、PANet 改进

PANet 在 FPN 自顶向下基础上加自下而上路径，增强特征融合：

• FPN：自顶向下（深层→浅层）
• PANet：加自下而上（浅层→深层），双向融合

YOLOv4/v5 用 PANet，特征融合更强，小目标提升。

为什么只自顶向下不够？自顶向下路径把"语义"从深层传到浅层，但"位置/细节"从浅层传到深层缺少捷径，大目标的定位信息要到很后面才被利用。PANet 加一条自下而上路径，让浅层细节也能快速到达深层，双向融合后各层特征更全面。

六、其他改进

BiFPN 给不同层级的融合加可学习权重：浅层细节和深层语义对最终特征贡献不同，权重让网络自己学谁更重要。同时去掉单输入节点，进一步减计算。EfficientDet 用 BiFPN + 复合缩放，在效率和精度上都取得了好成绩。

七、FPN 的影响

FPN 是多尺度检测的标准方案，几乎所有现代检测器都用：

• Faster R-CNN + FPN
• RetinaNet（FPN 是基础）
• YOLOv3+（多尺度思想源自 FPN）

可以说，FPN 之后"多尺度"从可选技巧变成了标配。凡是在 2020 年后出现的检测器，几乎都能在结构图里找到金字塔式的特征融合——这个影响的广度，只有 NMS 能与之相比。

八、工程注意

1. 输入分辨率：FPN 的 P2 层需要足够大的输入才能保住小目标，小输入（320）时 P2 只有 40x40，小目标信息仍有限
2. 计算开销：每层都接检测头会增加计算量，轻量版可以只保留 P3-P5
3. 训练分配：标签分配要配合多尺度，小目标样本集中到浅层，别让深层检测头背小目标锅

问：FPN 和图像金字塔可以一起用吗？ 可以。FPN 是特征空间的多尺度，图像金字塔是输入空间的多尺度，两者叠加（如多尺度测试、TTA）还能再提精度，代价是推理时间成倍增加。

⚠️ FPN 不是简单用多层：SSD 也用多层特征图，但无融合，浅层语义弱。FPN 关键是融合深层语义到浅层，让每层都语义强。

💡 关键直觉：FPN 融合深层语义和浅层细节，自顶向下上采样+横向连接，生成多层级特征金字塔。不同尺度目标用不同层检测。PANet 加自下而上双向融合。FPN 是多尺度检测标准。

要点速记

• 难题：目标尺度差几十倍，单一特征图处理不了（分辨率 vs 语义矛盾）。
• 早期：图像金字塔（慢）、单层（小目标差）、SSD 多层（无融合）。
• FPN：自底向上（骨干）+自顶向下（上采样）+横向连接（融合），每层语义强分辨率合适。
• 检测：P2 小目标，P3/P4 中，P5 大目标，RoI 按面积分配层级。
• PANet：加自下而上路径，双向融合，YOLOv4/v5 用。
• 其他：BiFPN（加权双向）、NAS-FPN（架构搜索）。
• 影响：多尺度检测标准，现代检测器标配。

下一节讲 anchor 范式之争。
