4.1 卷积神经网络 (CNNs) 及其变体

4.1 卷积神经网络 (CNNs) 及其变体

本节摘要：CNN 是自动驾驶感知的基石。本节讲 CNN 及其在自动驾驶的变体——骨干网络、检测分割的根基。

读前必看（上）

阅读完本节，你应当能够：

1. 理解 CNN 在自动驾驶的作用
2. 知道常用骨干网络
3. 了解 CNN 变体

概念脉络

CNN 在自动驾驶的作用

CNN 是自动驾驶感知的基石：检测、分割、车道线、标志识别都基于 CNN。CNN 提取图像特征，是感知模型的"发动机"。

常用骨干网络

CNN 变体

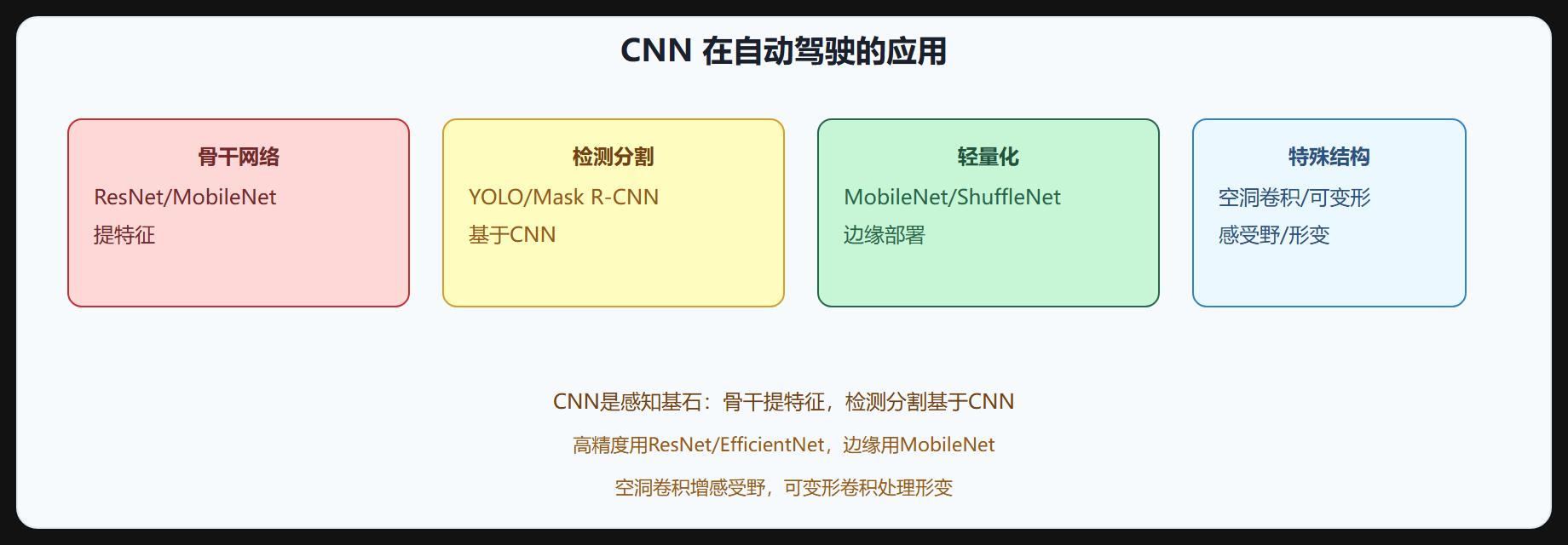

图 4-1 CNN 在自动驾驶的应用

• ResNet：残差连接，深网络，高精度感知骨干
• MobileNet：深度可分离卷积，轻量，边缘部署
• EfficientNet：复合缩放，精度效率最优
• HRNet：保持高分辨率，分割和姿态

CNN 特殊结构

• 空洞卷积（Dilated）：不增加参数增感受野，DeepLab 分割用
• 可变形卷积（Deformable）：卷积核自适应形变，处理目标形变
• 分组卷积：ResNeXt，省算力
• 深度可分离：MobileNet，轻量

CNN 在自动驾驶的应用

• 检测：YOLO（CSPDarknet）、Faster R-CNN（ResNet）
• 分割：DeepLab（空洞卷积）、U-Net
• 车道线：CNN 端到端
• 标志识别：ResNet 分类
• 3D 检测：CNN 提特征 + 3D 预测

CNN 的局限

• 全局建模弱：卷积局部，长距离依赖弱（Transformer 补）
• 计算量大：高分辨率重
• 时序弱：单帧，时序需 RNN/Transformer

这些局限催生 Transformer 在感知的应用（4.2 节）。

选型建议

⚠️ CNN 局限：CNN 局部建模，长距离依赖弱，时序弱。这些催生 Transformer 在感知的应用（BEVFormer 等）。

💡 关键直觉：CNN 是感知基石，骨干（ResNet/MobileNet）提特征，检测分割基于 CNN。高精度用 ResNet/EfficientNet，边缘用 MobileNet。空洞卷积增感受野，可变形处理形变。局限是全局建模弱，催生 Transformer。

本章回顾

• 作用：感知基石，检测/分割/车道线/标志都基于 CNN。
• 骨干：ResNet（高精度）、MobileNet（轻量）、EfficientNet（平衡）、HRNet（分割）。
• 特殊结构：空洞卷积（增感受野）、可变形卷积（处理形变）、分组/深度可分离（省算力）。
• 应用：YOLO/Faster R-CNN（检测）、DeepLab/U-Net（分割）、车道线、标志。
• 局限：全局建模弱、计算量大、时序弱，催生 Transformer。
• 选型：高精度 ResNet/EfficientNet，边缘 MobileNet，分割 HRNet/DeepLab。

下一节讲 Transformer。

卷积的算力账本

感知模型的部署瓶颈首先是算力。一个 3×3 卷积在输入 112×112×64 特征图上的乘法次数约为 112×112×64×3×3×64（输出通道）乘上系数，随分辨率、通道数、卷积核尺寸迅速放大。MobileNet 的深度可分离卷积把"通道间混合"和"空间混合"拆开：先逐通道卷积（depthwise），再逐点卷积（pointwise 1×1），计算量降到标准卷积的约九分之一，这就是它在车载端跑得动的原因。

# 计算量对比（示意，忽略边界）
std_conv = H*W*C_in*C_out*K*K
dw_conv  = H*W*C_in*K*K + H*W*C_in*C_out
ratio = dw_conv / std_conv   # 约 1/9 (当 C_out=C_in 时)
​

从 ResNet 到空洞与可变形

ResNet 用残差连接解决深层网络退化问题，让几百层的网络可以训练，成为感知骨干的默认选择。空洞卷积在不增加参数的情况下扩大感受野——分割任务里，它让输出保持高分辨率的同时还能"看"到大范围上下文。可变形卷积则让卷积核的采样位置随目标形状自适应变化，对长条形车辆、弯曲的车道等形变目标更友好。选骨干时有个经验：检测分割看 mAP 与延迟的平衡，YOLO 系列用 CSPDarknet 兼顾速度与精度，高精度感知用 ResNet 与 HRNet，边缘部署用 MobileNetV3，实际选型总是围绕"算力预算乘以精度需求"展开。值得一提的还有骨干与任务头的解耦：同一套骨干特征可以被多个任务头共享（检测、分割、车道线各接一个头），这就是多任务感知的基本形态。多任务共享骨干能显著减少重复计算，但也存在任务间特征冲突的问题，需要精心设计损失权重和特征共享层。最后，训练技巧对 CNN 精度影响同样巨大：mixup 与 cutmix 数据增强、余弦学习率、EMA 权重平均、多尺度训练，都是感知模型从"能跑"到"跑得好"的关键差距，模型结构相似的情况下，训练配方往往决定了最终成绩。

补充一点对骨干网络差异的直观理解：同样跑在一颗车规芯片上，ResNet-50 的延迟可能比 MobileNetV3 高数倍，但精度（以 mAP 计）的差距通常只有几个点。这个"延迟差大、精度差小"的特性决定了选型方向——算力有富余时优先用精度更高的骨干，算力紧张时牺牲少量精度换取延迟达标。生产上还会用同一骨干跑多个任务（共享特征），进一步摊薄骨干的算力成本，这也是多任务感知架构在量产中普及的经济学原因。
