4.2 Transformer 模型及其应用

本节摘要：Transformer 从 NLP 走进 CV，改变自动驾驶感知。本节讲 Transformer 在感知的应用——BEV、DETR、时序预测的新范式。

学习目标

阅读完本节，你应当能够：

1. 理解 Transformer 在 CV 的优势
2. 知道 BEV 和 DETR
3. 了解在自动驾驶的应用

概念脉络

Transformer 在 CV 的兴起

Transformer 原为 NLP 设计，ViT（Vision Transformer）证明在 CV 有效。Transformer 的自注意力能建模全局依赖，弥补 CNN 局部的局限，在自动驾驶感知兴起。

Transformer 的优势

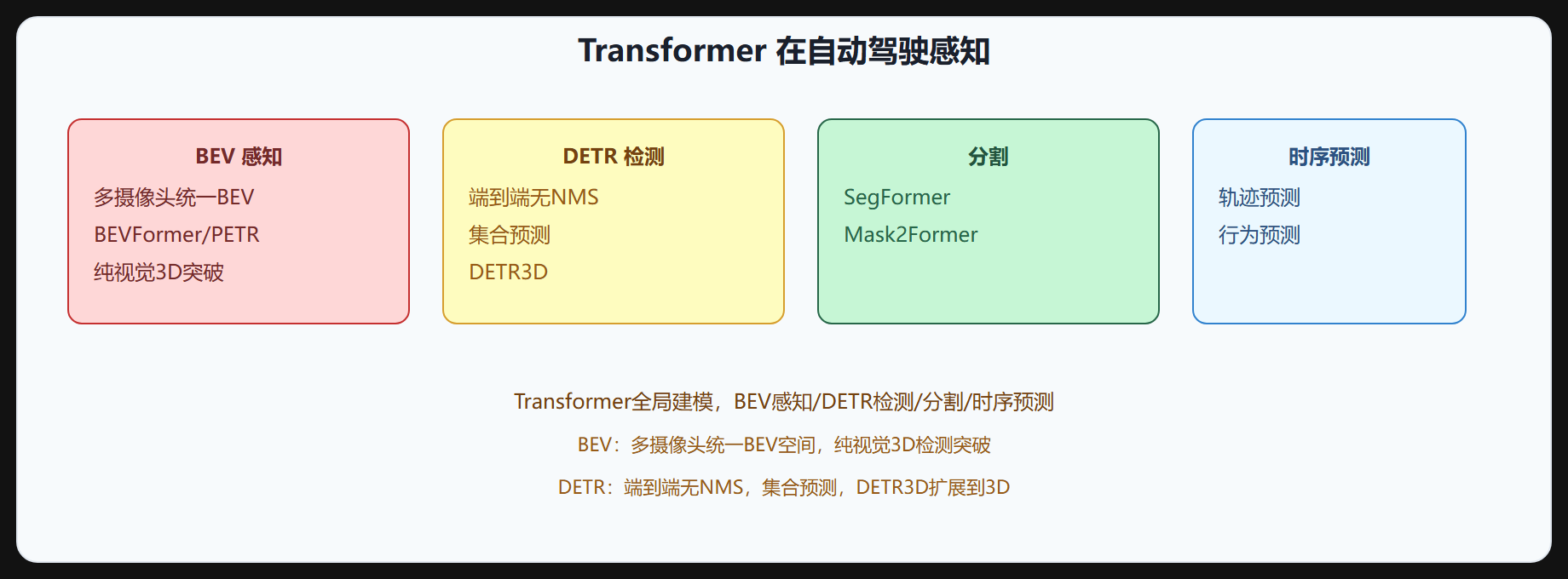

图 4-2 Transformer 在自动驾驶

• 全局建模：自注意力看全图，长距离依赖强
• 灵活：处理多模态、多视角、时序
• 端到端：DETR 无 NMS

BEV 感知（最重要）

BEV（鸟瞰图）感知是 Transformer 在自动驾驶的最大应用：

• 多摄像头特征用 Transformer 采到 BEV 空间
• 在 BEV 做 3D 检测/分割
• 类似激光雷达视角，纯视觉 3D 突破

代表：

• BEVFormer：时序 BEV，多摄像头 3D 检测
• PETR/PETRv2：位置嵌入变换
• BEVDet：BEV 检测

DETR 检测

DETR 用 Transformer 做端到端检测：

• 无锚点、无 NMS
• 集合预测（匈牙利匹配）
• 全局注意力直接预测框

DETR3D 扩展到 3D，多摄像头 3D 检测。

分割

• SegFormer：Transformer 分割，轻量高效
• Mask2Former：统一分割框架

时序预测

Transformer 处理时序，用于轨迹和行为预测：

• 自注意力建模时序依赖
• 多模态预测（多种可能轨迹）

ViT 骨干

ViT（Vision Transformer）作为骨干：

• 图像分 patch，Transformer 编码
• 全局建模强
• 大数据预训练效果好

挑战

• 计算量大：注意力 O(n²)，高分辨率重
• 数据需求大：需大数据预训练
• 部署难：注意力算子在硬件加速难

CNN + Transformer 融合

实际常融合 CNN 和 Transformer：

• CNN 提局部特征
• Transformer 建模全局
• 兼顾效率和效果

⚠️ Transformer 计算量大：自注意力 O(n²)，高分辨率计算爆炸。用窗口注意力（Swin）、降采样 patch 减计算。

💡 关键直觉：Transformer 全局建模，在自动驾驶用于 BEV 感知（多摄像头统一 BEV，纯视觉 3D 突破）、DETR（端到端无 NMS）、分割、时序预测。挑战计算量大，常与 CNN 融合。BEV 是最大应用。

要点串联

• 兴起：ViT 证明 Transformer 在 CV 有效，全局建模优势。
• 优势：全局建模、灵活（多模态/视角/时序）、端到端。
• BEV 感知：多摄像头统一 BEV，纯视觉 3D 突破（BEVFormer/PETR/BEVDet），最重要应用。
• DETR：端到端无 NMS，集合预测，DETR3D 扩展 3D。
• 分割：SegFormer、Mask2Former。
• 时序预测：轨迹和行为预测，多模态。
• ViT 骨干：patch+Transformer，全局强，需大数据。
• 挑战：计算量 O(n²)、数据需求大、部署难。
• 融合：CNN 局部+Transformer 全局，兼顾效率效果。

下一节讲 RNN。

自注意力与 BEV 查询的机制

Transformer 的核心是自注意力：每个 token（图像 patch、BEV 网格、物体查询）都与其他所有 token 计算相关性并加权聚合。这让模型能直接建模"远处的小车"与"近处的卡车"的关系，而不是像 CNN 那样靠层数堆叠去扩大感受野。BEV 感知就是把"BEV 网格上的每个查询"看作一个 token，让每个查询去图像特征里"采"内容——先通过相机参数把查询投影到各相机的图像位置，再采样对应特征，最后经过注意力聚合。这条"查询、采样、聚合"的链路，就是 BEVFormer 等模型能跨视角统一特征的原因。

BEV网格查询(200x200)
  -> 投影到 N 路相机的图像坐标
  -> 采样图像特征(可变形注意力)
  -> 跨相机聚合
  -> BEV 特征 -> 检测/分割头
​

计算优化：窗口、稀疏与线性注意力

注意力 O(n²) 的复杂度在图像上很快失控——一张 224×224 的图像切 patch 后有 196 个 token 还好，BEV 的 200×200 网格直接查询全部 token 会爆炸。工业界的对策有三类：窗口注意力（Swin）把注意力限制在局部窗口内，计算量与图像大小近似线性；可变形注意力（Deformable DETR）只让查询关注少量采样点而非全图；线性注意力用核技巧把 O(n²) 降到 O(n)。这些优化让 Transformer 在算力有限的车载平台上变得可用。目前量产感知的趋势是"CNN 提局部特征加 Transformer 做跨视角与时序建模"的混合结构，在效果和算力之间取得平衡。Transformer 还有一个工程优势：天然适合多模态输入。查询机制可以把文本（交通指令）、时序（历史帧）、几何（点云）都转成 token 参与注意力，这让"多传感器加时序加地图先验"的统一建模变得自然，也是端到端感知架构普遍采用 Transformer 的原因。

补充一个数据层面的观察：Transformer 相比 CNN 通常需要更大的训练数据和更长的训练周期才能发挥优势，小数据下反而不如 CNN 稳。量产团队的做法通常是先在仿真或大规模无监督数据上预训练，再在真实标注数据上微调。这个"预训练加微调"的范式，让 Transformer 在标注成本昂贵的自动驾驶领域也能落地，也是它和迁移学习（4.5 节）天然衔接的原因。理解这一点，就理解了为什么很多新模型论文都强调预训练数据的规模。
