1.3 建档手册：图论基础、图类型与三种表示法
1.3 建档手册：图论基础、图类型与三种表示法
本节摘要：图 G 由节点集 V 与边集 E 构成；度数衡量节点的关系数量；有向与无向、加权与非加权、同构与异构是卷宗的三组基本分类。本节承接前两节——现场勘查完毕、旧手段出局，现在按图论规范把卷宗正式建档：先补齐图类型分类法，再比较邻接矩阵、邻接列表、边列表三种装订方式，最后预备度矩阵与拉普拉斯矩阵，为第二章的谱域卷积铺路。
建档的第一行：形式化定义
图论的正式定义只需短短几行：图 G 由节点集合 V 与边集合 E 组成，每条边连接一对节点；节点数记作 N，边数记作 M。侦探社的翻译是——节点是嫌疑人档案袋，边是已核实的关系线索。上一节审讯结束、确认需要新算子之后，本节的任务是把业务现场翻译成这套标准档案格式：你将学会判断该建有向图还是无向图、该不该给边配权重、什么情况下必须升级为异构图，以及三种装订方式（邻接矩阵、邻接列表、边列表）各自的存储代价与查询效率。这些选择看似琐碎，却直接决定第二章每个模型的输入形态与运行效率。
三组分类法：给卷宗定类型
第一组分类看方向。转发是单向动作（A 转发 B 不代表 B 转发 A），引用论文也是单向（引文网络里"被引"与"引用"身份不同），这类卷宗要建有向图；好友关系互相成立，化学键不分方向，建无向图即可。方向装错，图的语义就错了——把有向边当无向边处理，等于把"单方面关注"当成"互相关注"，团伙判定会严重走样。
第二组分类看权重。权重表示关系的强度或代价：路网现场里路段权重是通行时间，合作网络里权重是合作次数，通讯网络里权重是通话分钟数。非加权图里所有边一律平等，信息量少但建模简单。是否加权取决于"强度差异是否携带证据"——如果互动次数的多寡对破案有影响，就应当建加权图。
第三组分类看节点与边的类型是否唯一。只用单一类型节点（全是用户）与单一类型边（全是好友）构成的是同构图；推荐系统的用户-商品二部图、学术论文网络里的"作者-论文- venue"混合结构，节点或边存在多种类型，属于异构图。异构图的建模手段要到第六章才展开，但立案时就要判断清楚，因为它决定了能否直接使用第三章的经典模型。

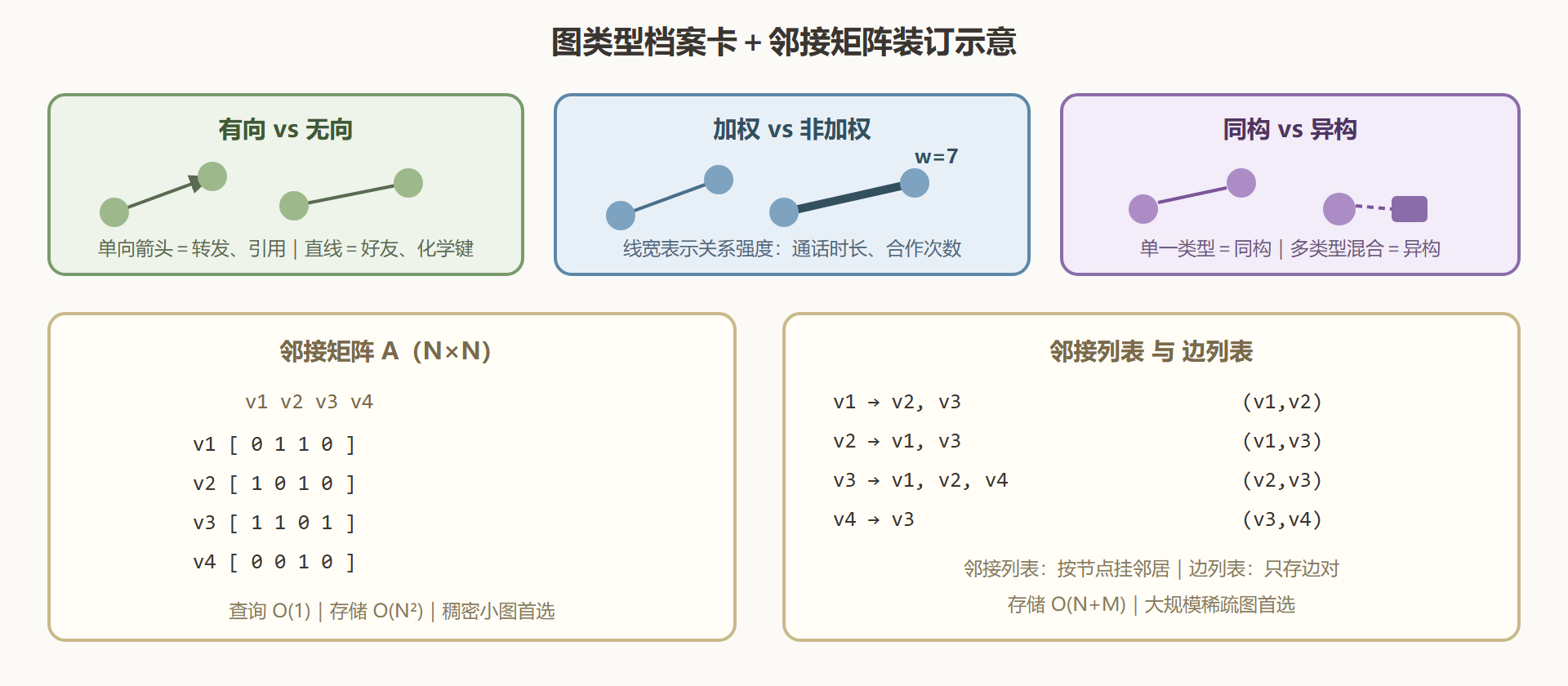

图：图类型档案卡片与邻接矩阵示意
三种装订方式的取舍
邻接矩阵把关系装订成方阵：A 的第 i 行第 j 列为 1（或权重值）表示节点 i 与 j 相连。它的优点是查询快——任意两节点是否相邻直接查表，且矩阵乘法天然适配张量运算，第二章的图卷积公式直接建立在它之上。代价是存储：N 个节点需要 N 平方规模的存储单元，社交图动辄百万节点，矩阵里绝大部分位置是零（真实图往往高度稀疏），空间全部浪费在"存零"上。邻接列表只为每个节点挂一份邻居清单，空间与节点数加边数成正比，是大图的标准装订；代价是"某两点是否相邻"这类随机查询要扫清单。边列表最省——只记边对本身，适合边数据流式到达的场景（比如持续写入的互动日志），但按节点聚邻居需要额外索引。工程惯例：小图实验用邻接矩阵图个方便，大图生产用邻接列表或边列表加索引；PyTorch Geometric 内部正是用"边索引表加稀疏聚合"来兼顾两者。
import networkx as nx import numpy as np G = nx.Graph() G.add_edges_from([(0,1),(0,2),(1,2),(2,3)]) A = nx.to_numpy_array(G, nodelist=sorted(G.nodes())) print("邻接矩阵:\n", A.astype(int)) # 同一张图的三种装订 print("邻接列表:", {v: list(G.neighbors(v)) for v in G.nodes()}) print("边列表:", list(G.edges())) # 稀疏性：随机大图里零占比迅速失控 rng = np.random.default_rng(0) big = nx.gnp_random_graph(2000, 0.002, seed=rng) dens = nx.density(big) print(f"两千节点图 邻接矩阵占用 {2000*2000:,} 单元，实际边 {big.number_of_edges()}，密度 {dens:.5f}")
度矩阵与拉普拉斯矩阵：为谱方法预备的档案
在邻接矩阵之外还有两份派生档案会反复出场。度矩阵 D 是对角阵，对角线上放各节点的度数——它记录"每个节点有多少关系"。拉普拉斯矩阵 L 定义为 D 减 A（度数减邻接），它像图的"微分算子"：把 L 作用到节点信号上，得到的是每个节点与它邻居的差值总和，物理直觉类似离散化的二阶导数。谱域图卷积的全部推导都建立在 L 的特征分解上，这里先把档案备好，推导留给第二章。
A = nx.to_numpy_array(G, nodelist=[0,1,2,3]) D = np.diag(A.sum(axis=1)) # 度矩阵 L = D - A # 未归一化拉普拉斯 print("度矩阵:\n", D.astype(int)) print("拉普拉斯:\n", L.astype(int)) # 验证拉普拉斯的"差值"直觉：信号 x 上 (Lx)_i = Σ(邻居差) x = np.array([3.0, 1.0, 4.0, 1.0]) print("L @ x =", L @ x) # 每个分量＝该节点值×度数−邻居值之和 # 归一化版本：对称归一化拉普拉斯，谱方法与 GCN 都要用 d_half = np.diag(1.0 / np.sqrt(A.sum(axis=1))) L_sym = np.eye(4) - d_half @ A @ d_half print("对称归一化拉普拉斯（保留三位）:\n", np.round(L_sym, 3))
建档须知：拉普拉斯矩阵是半正定的，它的特征值全部非负、特征向量构成一组正交基——这组基就是"图的傅里叶基"。现在记下这条性质即可，第二章会把它变成卷积的定义。
建档检查清单
- 方向：转发、引用、关注等单向行为建有向图；好友、化学键建无向图。
- 权重：互动次数、通行时间等强度证据写入边权重；无强度差异则建非加权图。
- 类型：节点或边存在多类型时需按异构图建档（模型见第六章）。
- 装订：矩阵查询快、耗空间；列表省空间、查询慢；边列表适合流式写入。
- 派生档案：度矩阵记录关系数量，拉普拉斯矩阵是谱方法的入场券。
工程实践里还有一条容易被忽略的建档纪律：图一旦定稿，节点编号要与业务主键建立稳定映射并冻结。后续增量数据（新账号、新分子）追加编号时从末尾续排，绝不重排旧编号——编号重排会让所有已训练的模型、已导出的嵌入、已缓存的邻域索引集体作废，这是数据团队最常踩的"静默炸弹"之一。卷宗装订完成后再补一份"图快照说明"（节点数、边数、建图时间窗、过滤规则），归档时连同数据一起入库，复盘时才有据可查。
卷宗建档完成，下一节处理档案里的最后一道工序——把口供、物证这些原始特征编码成张量世界通用的形态，立案阶段即可宣告收官。
