摘要：级联失效研究「失效沿边转嫁」的雪崩：节点失效把负载甩给邻居，邻居过载再失效，形成连锁反应。本节拆解过载雪崩的标准模型（负载—容量—容忍参数）、容忍参数的两难与雪崩规模的相变、级联与渗流的接口、真实大停电的解剖报告，以及缓解策略清单。本节在体系中的位置：放归野外第二间实验室，把第 4 章「拔枢纽→二级过载」的伏笔展开成完整动力学。

一个树种倒了，整片森林跟着倒

某年夏日的午后，一条树枝刮蹭了输电线——几小时后，数千万人陷入停电，上百台机组跳闸，事故调查报告写了一整年。事后复盘，初始故障小得可笑：连锁反应才是主角。一棵树引发一片森林的倒伏，气象学里叫「树倒雪崩」；电网里叫级联失效；金融里叫 contagion；供应链里叫断供传染——名字换了七八个，机制是同一个：失效不终止于失效者，它沿着边把压力转嫁给邻居。

这与上一间的传播动力学有本质区别。传播是「复制」——病原携带者把病原传给健康者，自己照旧带病；级联是「转嫁」——失效者的负载被重新分配给邻居，邻居的负担因此加重，可能被压垮。前者由传染概率驱动，后者由容量裕度驱动；干预前者靠接种，干预后者靠冗余与调度。区分这两台引擎，是「放归野外」的基本功。

模型拆解：负载、容量与容忍参数

标准雪崩模型只需三条规则。其一，负载定义：给每个节点一个负载读数——电网里是潮流，网络里常用「介数」当负载代理（多少条最短路路过它）。其二，容量设定：容量等于初始负载乘以「一加容忍参数」——容忍参数就是工程裕度，零意味着按需建设零冗余，越大越贵。其三，重分配规则：节点失效时，其负载按某种规则（均摊、按比例、最短路重算）甩给邻居；任何节点的负载一旦超过容量，它也失效，把负载继续甩下去——雪崩由此自持。

容忍参数是全剧的中心张力：裕度越大越安全，但容量是真金白银——每加一成冗余都是预算。模型给出的答案带着相变的寒意：中等偏小的容忍区间里，雪崩规模呈重尾分布——多数初始故障只掀翻三五个节点，偶尔却吞掉半个网络；把容忍推高，重尾收拢，但成本曲线同步上扬。设计者的任务因此不是「消灭故障」，而是在成本约束下把雪崩分布的尾巴压到可承受的长度。

import networkx as nx
import random

def motter_lai_cascade(G, tolerance, seed=None):
    """过载雪崩：负载=介数，容量=负载*(1+tolerance)，失效后重算介数"""
    rng = random.Random(seed)
    G = G.copy()
    load = nx.betweenness_centrality(G)
    capacity = {v: load[v] * (1 + tolerance) for v in G}
    rng.choice(list(G.nodes()))
    fail = [rng.choice(list(G.nodes()))]      # 随机初始故障
    cascaded = 0
    while fail:
        G.remove_nodes_from(fail)
        cascaded += len(fail)
        if G.number_of_nodes() == 0:
            break
        load = nx.betweenness_centrality(G)
        fail = [v for v in G if load[v] > capacity[v]]
    return cascaded

BA = nx.barabasi_albert_graph(300, 3, seed=4)
for tol in [0.0, 0.3, 0.6, 1.0]:
    sizes = [motter_lai_cascade(BA, tol, seed=s) for s in range(12)]
    mean = sum(sizes) / len(sizes)
    worst = max(sizes)
    print(f"容忍参数 {tol:.1f}: 平均雪崩 {mean:5.1f} | 最坏 {worst:3d} | "
          f"重尾比 最坏/均值 {worst/max(mean,0.1):4.1f}")
​

读数的形态值得细看：容忍为零时雪崩肆虐自不待言；中等容忍下平均值已温和、但最坏案例依旧凶残（重尾未收）；要压平尾部，容忍得加到造价昂贵的档位——平均值的乐观会掩盖尾部的风险，这条教训在金融风控（第 7 章）与电网调度里同样成立。

与渗流接头：雪崩的静态极限

级联是动力学，但它与第 5 章的渗流共用一套骨架，接头处登记三条。其一，失效即移除：每一步失效等价于「载荷依赖的动态占据渗流」——占据率不由掷硬币决定，而由上一步的过载名单决定。其二，攻击口径的放大器：第 4 章「拔最大枢纽」的攻击实验，在容量受限的世界里等于往雪崩反应堆里扔火柴——初始移除本身不大，重分配引发的级联才是杀伤主体。其三，临界慢化预警：接近雪崩临界点时，系统从扰动中恢复的速度变慢、涨落变大——这给了工程界一个梦寐以求的东西：早期预警信号。恢复变慢、相关性增强、方差膨胀，三类读数都在喊「系统正在滑向临界」。

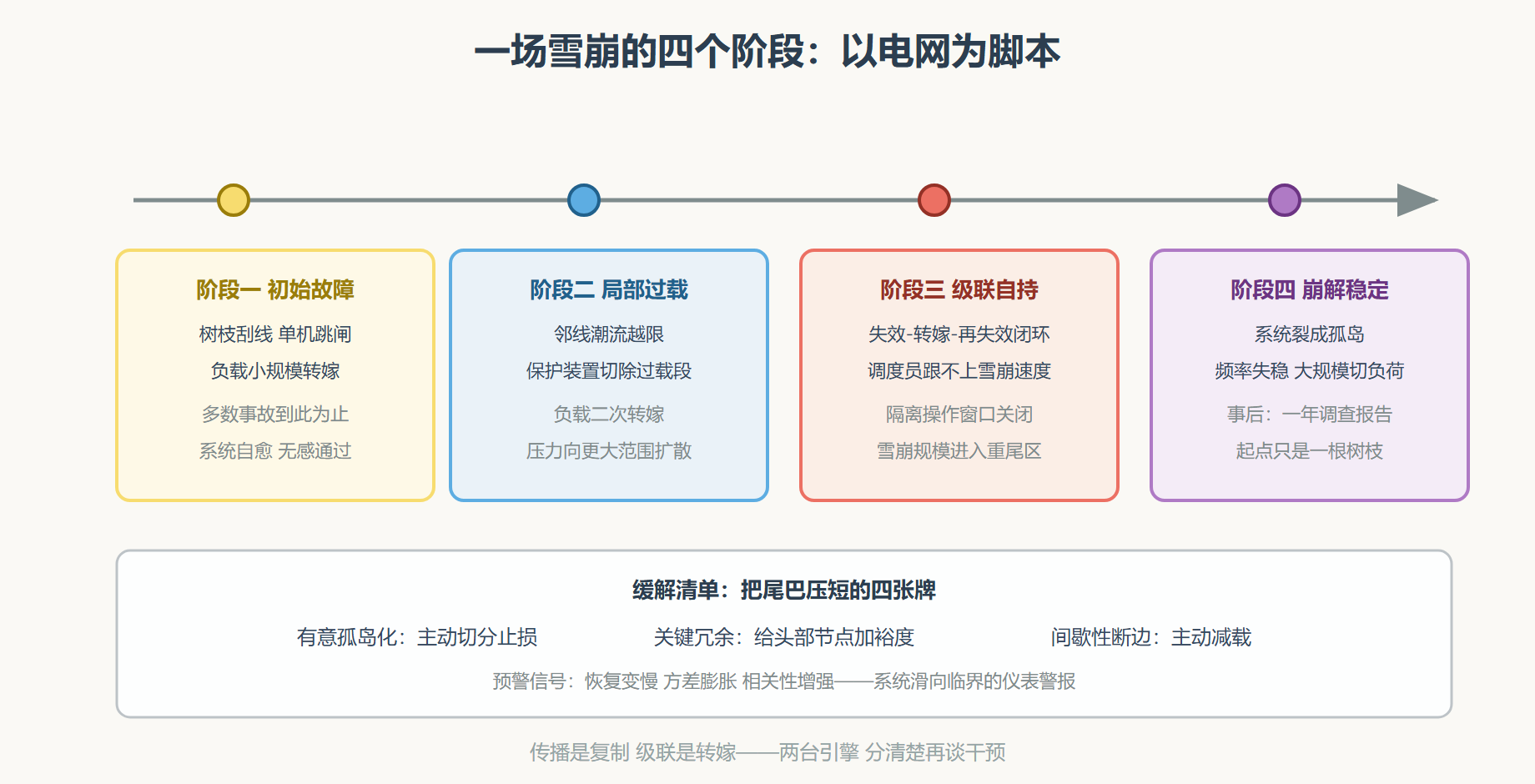

图 级联雪崩的时间轴

解剖报告：真实大停电的读数

把模型对着真实事故校核，三条结构性读数反复出现。读数一，裕度悖论：事故电网的额定裕度其实不小，但重载时段的有效裕度被日常高峰吃光——雪崩总在系统最满载时点火。读数二，隐蔽耦合：调度员面对的是「保护装置自动动作 + 远程观测滞后」的组合，人脑跟不上毫秒级的级联步进——预警信号（临界慢化）的价值正在于此，它把「看不见的速度差」换成「看得见的统计量」。读数三，重尾停电律：跨电网的历史停电规模统计呈显著重尾——多数年份平安无事，尾部事件吞掉全部「平均安全」的红利；这与模型雪崩的重尾谱系严丝合缝。缓解策略按成本从低到高排：运行侧的有意孤岛化（主动把系统切成自洽小块，牺牲连通换止损）、规划侧的关键冗余（给头部节点加裕度而非全网普涨）、结构侧的间歇性断边（主动减载制造「可牺牲段」）。

⚠️ 常见坑：用「平均故障率」评估级联系统。级联风险的载体是分布的尾部不是均值——一万个平安日子抵不上一次尾部事件，风控口径必须看分位数。

本站收束

• 级联 = 失效沿边转嫁：负载、容量、重分配三规则即可复现重尾雪崩
• 容忍参数是成本与安全的跷跷板；中等容忍下雪崩规模重尾，均值乐观会掩盖尾部风险
• 与渗流接口：级联是载荷依赖的动态占据；攻击实验在容量受限世界被级联放大
• 预警信号（恢复变慢、方差膨胀、相关性增强）给临界滑移提供了可测警报
• 缓解四张牌：孤岛化、关键冗余、间歇断边、以及永远看分位数的风控纪律

下一间实验室的雪崩不毁网络反而整齐划一——同步：当振子们开始合拍。
