4.2 全局路径规划：Dijkstra 与 A 星

4.2 全局路径规划：Dijkstra 与 A 星

本节摘要：全局规划在已知地图上找一条从起点到目标的最优路。本节从 Dijkstra 的盲目扩张讲起，用一组扩展次数的数字引出 A* 的启发函数，给出可采纳性与一致性两条设计准则，并附一份能跑的栅格 A* 代码。

两个数字，看清 A* 赚在哪

同一张 200×200 栅格图，从左下角到右上角，中间一道带门的墙。两个算法各跑一遍，统计"从优先队列弹出了多少个节点"（即考察了多少格）：Dijkstra 均匀向四周扩张，弹出约 21000 个节点；A* 用欧氏距离当启发函数，弹出约 4300 个。五倍的差距来自同一个思想——Dijkstra 只回顾过去（到起点已花多少），A 还展望未来（到目标还差多少）*。展望越准，瞎逛越少。

A* 对每个节点维护估计值 f(n) = g(n) + h(n)：g 是起点到 n 的实际代价，h 是 n 到目标的估计（启发函数）。h 恒为零就退化成 Dijkstra。

启发函数的设计准则

h 不是随便猜的，两条数学性质决定 A* 的行为：

可采纳性（admissibility）：h 永不高估真实剩余代价。此时 A* 找到的路必是最优的。曼哈顿距离（|Δx|+|Δy|，四邻接栅格的精确下界）、欧氏距离（直线距离，任何移动方式的理论下界）都可采纳。

一致性（consistency）：h(n) ≤ c(n, n′) + h(n′)，即启发值沿任何一条边的变化不超过边代价。一致的启发必然可采纳，且保证节点第一次被弹出时其 g 值已是最优——不用重复扩展，工程实现更省心。

选哪个 h 有讲究，数字说话：四邻接栅格用曼哈顿距离最"紧"（恰好等于真实下界，搜索量最小）；八邻接（允许斜走）用对角线距离（切比雪夫式修正）；连续空间用欧氏距离。启发越紧、越接近真值，A 扩展的节点越少*——极端情形下 h 正好等于真实代价，A* 直奔目标零弯路。

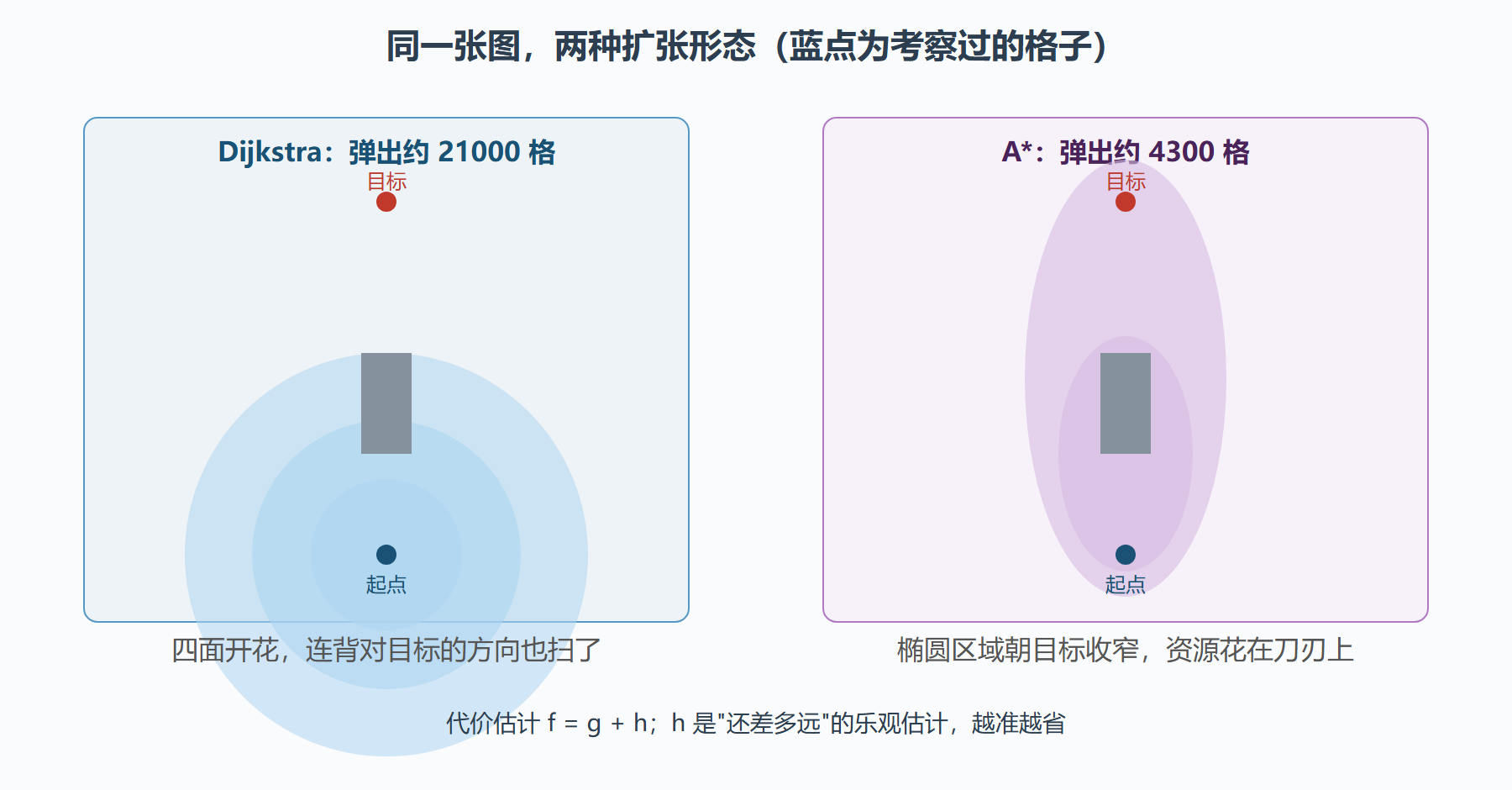

图：Dijkstra 均匀扩张与 A* 定向扩张的形态对比

栅格 A* 完整实现

import heapq, numpy as np

NEIGH = [(-1,0,1.0),(1,0,1.0),(0,-1,1.0),(0,1,1.0),
         (-1,-1,1.414),(1,1,1.414),(-1,1,1.414),(1,-1,1.414)]

def astar(grid, start, goal):
    """grid: 占据栅格（True=不可走），八邻接，切比雪夫启发"""
    H, W = grid.shape
    def h(p):                       # 八邻接下界：对角线距离
        dx, dy = abs(p[0]-goal[0]), abs(p[1]-goal[1])
        return (dx + dy) + (1.414 - 2) * min(dx, dy)
    openq = [(h(start), 0.0, start)]
    g = {start: 0.0}
    came = {start: None}
    popped = 0
    while openq:
        f, gc, cur = heapq.heappop(openq)
        popped += 1
        if cur == goal:                     # 一致启发：弹出即最优
            path, node = [], cur
            while node:
                path.append(node); node = came[node]
            return path[::-1], popped
        for dx, dy, c in NEIGH:
            nxt = (cur[0]+dx, cur[1]+dy)
            if not (0 <= nxt[0] < H and 0 <= nxt[1] < W): continue
            if grid[nxt]: continue          # 膨胀障碍
            ng = gc + c
            if ng < g.get(nxt, float('inf')):
                g[nxt] = ng; came[nxt] = cur
                heapq.heappush(openq, (ng + h(nxt), ng, nxt))
    return None, popped
​

读代码时注意两处工程细节：字典 g 兼任"已访问"与"代价记录"，松弛条件 ng < g.get(...) 保证更短的路径能覆盖旧记录；一致性启发下目标弹出即刻返回，省掉一遍收尾松弛。

全局规划的另一半真相

权重化 A（Weighted A）**：f = g + ε·h，ε 取 1.5 到 3，放弃最优性换速度，路径长度增加通常不到 10%，扩展节点数减半以上——实时系统里几乎都是它的地盘。

动态环境：地图变了（新障碍出现）整条路作废重搜太浪费。D* Lite 类增量算法记住上一轮的搜索成果，只修复受影响的部分；高频重规划场景（探索机器人）收益巨大。

h 的局限：启发函数只看得见几何，看不见动力学——它不知道差速底盘不能横着走、不知道转弯要减速。所以全局路径只是"粗坯"，能不能走要交给局部层（4.3）与轨迹层（4.5）修正。

⚠️ 常见坑：在膨胀图上用 A*，忘了膨胀是"安全声明"而非"物理墙"。机器人停在离膨胀格一厘米处被误判为碰撞，其实是把"我不该去"当成了"我不能在"。分层检查（规划用膨胀图、执行前用真实障碍复核）可解。

本节要点

• A* = Dijkstra + 未来展望：f = g + h，h 越紧搜索越省，可采纳保最优、一致性保效率。
• 启发函数按邻接方式选下界：四邻接用曼哈顿、八邻接用对角线、连续空间用欧氏。
• 权重化 A* 用 10% 的路径长度换一半以上的搜索量，实时系统默认选项。
• 全局路径是粗坯：几何最优不等于运动学可行，后续要靠局部层与轨迹层打磨。

跳点搜索：均匀栅格上的再提速

A* 在均匀大栅格上仍有大量"没必要的对称扩展"——大片空地上的搜索等价于同一个问题的无数种平移。跳点搜索（JPS）利用栅格的对称性剪枝：只在"被迫邻居"（障碍强制的转折点，即跳点）处停下递归，中间的直线与对角推进一步到位。效果在开阔地图上非常显著：扩展节点数再降一到两个数量级，且保持最优。代价是 JPS 只适用于均匀代价的八邻接栅格——代价地图里的衰减梯度一出现，前提就破了。工程分工因此清晰：粗网格全局搜索用 JPS，带代价梯度的精细搜索用加权 A*，两层配合各取所长。

内存与时间的工程账

大规模栅格搜索的内存账：open 集合用优先队列（二叉堆），closed 用哈希表，200 乘 200 的地图全程搜索峰值内存可控；但 5000 乘 5000 的园区级地图就会吃力。三个省内存的手法按代价排序：一是"lazy expansion"——格子不预先分配，访问到才创建；二是分块搜索——先在粗分辨率（10 倍降采样）上搜出走廊，再只在走廊附近的高分辨率上精搜，内存与时间双双下降一个量级；三是路径缓存——高频重复的起终点对缓存结果，地图版本变更时整体失效。时间账里还有一条常被忽视：启发函数的内层调用次数是扩展数的常数倍，把曼哈顿距离这类简单启发写成内联计算，整体耗时可有可感知的下降。

问题：路径找到了但"穿过"禁区边缘怎么办

大概率是代价图与禁区图的优先级没理顺。禁区必须编码为"不可通行的硬约束"（代价 254 且膨胀层不得削它），而不是高代价的软惩罚——软惩罚在加权 A* 的大 epsilon 下会被绕行的成本收益"说服"穿越。规范做法是代价图分层时把禁区层置顶且不可覆盖，并在单元测试里放一条"任何路径到禁区的最小距离不小于零"的断言，让这类错误在回归测试里现形而不是在验收现场。
