贴地航线走完，本节上到全册最壮观的天然中继台：电离层。太阳紫外线与X射线把八十公里以上的稀薄大气电离成等离子体，其中自由电子对无线电波的响应遵循一条干净的物理规则——频率低于"等离子体频率"的波根本进不去，会被整体反射回来。短波通信这个百年老技术，正是用这条规则把地球当成回音壁：信号斜射上天，在电离层折返，落到几千公里外的地面，必要时再弹一次。学完本节，你能算临界频率与最高可用频率、解释跳距与静区，也理解为什么短波出勤表必须跟着太阳活动改版。下一节回到地面，面对城市里最磨人的多径衰落。

一、电离层的分层班表

电离层不是一个均匀层，而是按电子密度峰值分层的"值班表"：D 层（约 60 至 90 公里）白天有、夜里散，密度最低但对中波吸收狠辣——中波广播夜里传得远，就是因为 D 层下班了；E 层（约 100 公里）白天较弱；F 层是主力，白天拆成 F1 与 F2 两班，F2 层（200 至 400 公里）电子密度最高、夜间仍部分维持，是短波远程通信的主承运人。电子密度还随纬度、季节与太阳活动周期（约十一年一轮）起伏——太阳黑子高年短波开满全频段，低谷年高段频频闭台。电离层探测台站（电离层测高仪垂直发波看回波）每天给这张班表打卡。

二、等离子体频率：天然的频率闸门

电磁波入射等离子体时，电子被场拽着振荡，其集体响应形成一个等效介电常数 εr = 1 − (fp/f)²，fp 是等离子体频率，正比于电子密度的平方根。频率高于 fp 的波，介电常数仍为正，可以穿行（被缓慢折射弯曲）；频率低于 fp 的波，介电常数变负，波成为倏逝场、被反射回来——与金属波导的截止现象（2.2 节）是同一数学结构，电离层就是一台直径数千公里的天然波导。

斜入射时闸门还要再抬一档：等效临界频率 fp(θ) = f_o·secθ。垂直探测给出的临界频率 foF2（典型白天 5 至 13 MHz）配合通信仰角，得到最高可用频率 MUF = foF2·secθ；工作频率超过 MUF 波就穿透电离层一去不返，低于它才能折返。日常短波选频的口诀"选 MUF 的八成五"——太低则 D 层吸收白烧功率，太高则穿透失败，窗口没那么宽。

# 电离层临界频率与短波跳距链核算
import numpy as np

Ne_f2 = 1.2e12                     # 峰值电子密度 每立方米
e, eps0, me = 1.602e-19, 8.854e-12, 9.109e-31
fp = (1/(2*np.pi))*np.sqrt(Ne_f2*e**2/(eps0*me))
print(f"F2 层临界频率约 {fp/1e6:.1f} MHz")

# 斜射：仰角 15 度 时 MUF
elev = np.radians(15)
theta = np.pi/2 - elev
MUF = fp/np.cos(theta)
print(f"仰角 {np.degrees(elev):.0f} 度：最高可用频率约 {MUF/1e6:.1f} MHz")
print(f"工程建议工作频率约 {0.85*MUF/1e6:.1f} MHz")

# 一跳几何：反射高度 300 km 时的地面跳距（平面近似）
h_ref = 300e3
hop = 2*h_ref/np.tan(elev)
print(f"一跳地面距离约 {hop/1000:.0f} km")
​

低仰角一跳就能覆盖三千多公里，两跳即可跨洲——这就是短波在卫星时代仍然被远洋、极地与应急系统保留的原因：不用任何基础设施，整条链路的"中继台"由太阳免费维护。

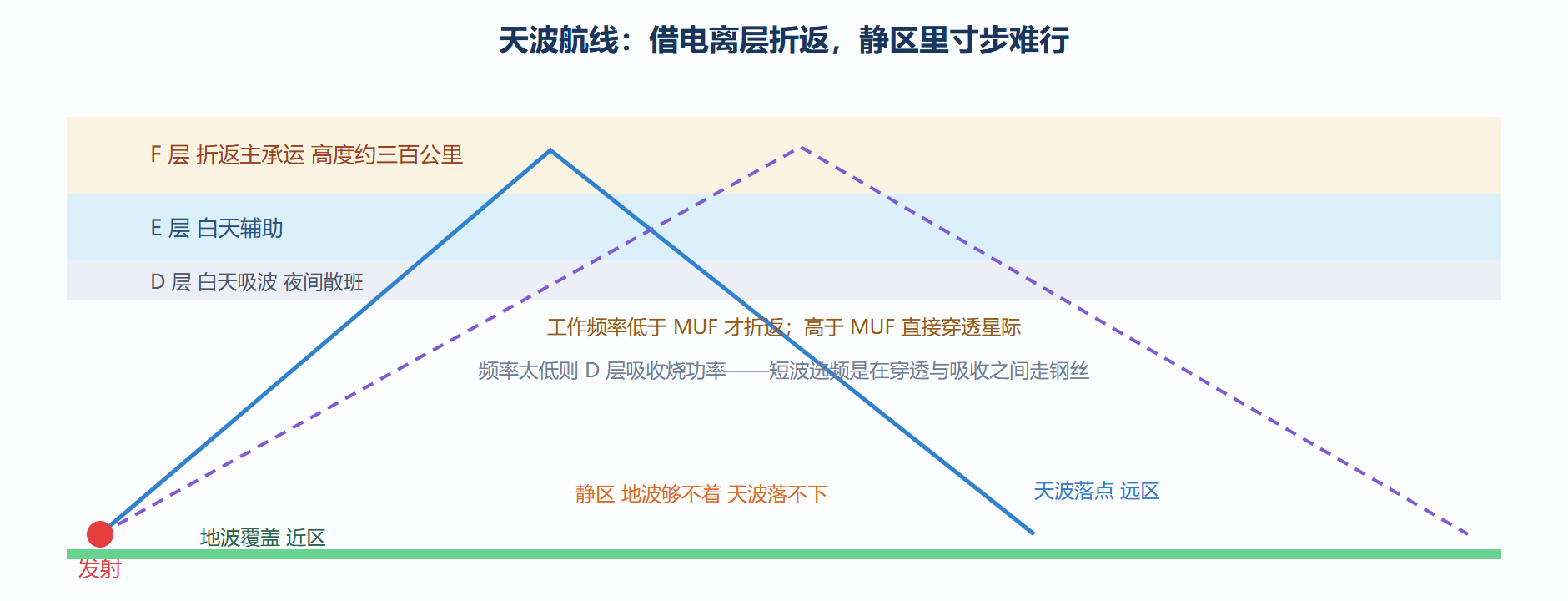

电离层折返与跳距静区

三、跳距、静区与电离层天气

斜射天波有个先天盲环：低仰角波落点太远，贴地波又走不了那么远，中间的"静区"两头够不着——远洋短波操作员对"跳距静区"的敬畏写进了操作规程。同一个频段，仰角不同落点不同；频率不同，穿透与折返的命运不同。于是短波链路设计成了与太阳的对话：白天用高段（D 层吸收重但 MUF 高）、夜间转低段（吸收轻但 MUF 降）、日出日落换频窗口最窄。太阳耀斑爆发时电离层突然吸收（短波全频段断供数小时）与磁暴期间的极冠吸收，构成"电离层天气"的恶劣工况——现代短波系统配自动选频与链路质量分析，本质是给这场对话装了实时翻译。

频率选择之外还有极化归零问题：电离层等离子体（磁化，含地磁场）的法拉第旋转与双折射（寻常波与非寻常波分裂）让线极化波到达时极化面已转，接收端用圆极化或极化分集应对——2.4 节铁氧体旋转的天然版，尺度从器件放大到一层大气。

四、高频问答

电离层探测站每天画的"电离图"该怎么读

垂测站向上扫频发脉冲，记录回波延迟随频率的曲线。每层在图上留下一条描迹，描迹末端"翘起消失"的拐点频率就是该层的临界频率——F 层那条读作 foF2，它是当天该地上空电子密度的直接体检值。描迹对应的"虚高"比真实反射高度偏高，因为群速在等离子体里变慢，走同样的路花了更多时间——虚高不虚，它是群延迟的诚实读数。全球几十个垂测站联网逐时发报，短波频率预报就是拿这些拐点外推的。

正割平方律上手算一次 MUF 给我看看

设当天 foF2 读数八兆赫，规划一条三千公里一跳的航线：几何换算出射线在 F 层的入射角约七十四度，正割约三点六，MUF ≈ 八乘三点六 ≈ 二十九兆赫。按"取 MUF 八成五"的老规矩，工作频率定在二十四兆赫上下——既留出穿透余量又少交 D 层吸收税。同一条航线夜里 foF2 跌到四兆赫，MUF 随即腰斩到十五兆赫以下，电台只好整体搬到低段换班。一天两次全频段搬家的物理账，全在这条正割里。

短波的数据速率为什么死活上不去

带宽税。三到三十兆赫的整段频谱要由全世界共用，单信道按三kHz 划分，全谱不过几千个话音信道；现代调制解调在一条三kHz 信道里能挤出的极限也就是每秒几十千比特，还要给多径均衡与纠错交税。速率的出路只有两条：并多条信道做捆绑，或者换轨——卫星与光纤把量级差直接拉开。短波的核心资产从来不是速率，而是"无基础设施跨洲"这条别家给不了的出勤路线。

需要覆盖本省却不想建中继，电离层有近距方案吗

有，近垂直入射天波（行话 NVIS）：把天线仰角抬到接近垂直向上，波在 F 层近乎正入射折返，落点就在发射点周围三四百公里半径内——静区被压没了，全省覆盖一张网。代价是 MUF 只剩临界频率本身（正割因子归一），工作频段被压到白天五到八兆赫、夜间三兆赫上下，带宽窄、噪声重，速率无从谈起。应急通信与山地部队偏爱它，看中的正是"不依赖任何基础设施、山区没有盲区"这两条——航线是绕远的天顶航线，但全程免费。

本节要点回顾

• 分层班表：D 层白天吸收、E 层辅助、F2 层主承运，电子密度随太阳活动约十一年起伏。
• 频率闸门：等离子体频率以下全反射、以上穿透，与波导截止同一数学结构；斜射 MUF = foF2·secθ。
• 选频口诀：工作频率取 MUF 八成五，在 D 层吸收与穿透风险之间取平衡。
• 跳距与静区：地波与天波之间的盲环，仰角与频率共同决定落点，跨洲通信一跳三千公里量级。
• 电离层天气：耀斑突然吸收与磁暴极冠吸收是恶劣工况，自动选频是现代短波的标准配置。

下一节回到城市战场：当反射体从天空的电离层换成满街的玻璃幕墙，电波出勤就从"一条航线"变成"无数条互相打架的航线"——衰落与统计登场。
