5.2 绕射理论与逆散射成像

5.2 绕射理论与逆散射成像

上一节把相遇的账记在了散射中心名下，本节处理两件更微妙的事：其一，几何光学宣布"照不到"的阴影区其实并不全黑——棱角会把波"掰"进去，几何绕射与一致性绕射理论负责给这段盲区记账；其二，把正向散射问题倒过来跑：从远处测得的回波反推目标的形状与材料，这是逆散射问题，合成孔径雷达是它最成功的工程化身（旧版 SAR 物理基础内容并入）。学完本节，你能解释"山背后为什么有信号""SAR 凭什么用小天线拍出米级影像"，并理解为什么一切逆问题天生病态、正则化为什么必须上场。下一节进入本章的攻防终局：隐身与特征控制。

一、几何光学的破产与绕射的救援

几何光学（射线沿直线走、阴影区场为零）在频率趋于无穷时才严格成立。真实波长的波遇到棱边、尖顶或曲面掠射点时，会以这些几何奇点为"次级波源"向各方向再辐射——绕射。阴影区里的场主要由绕射贡献：山脊背后手机还有一两格信号、隧道口电磁波能"拐弯"，都是棱边把波掰进去的结果。

几何绕射理论（GTD）把这件事公式化：阴影边界两侧的场 = 几何光学场 + 绕射场，绕射场由绕射系数乘以入射场得到，系数取决于棱角内角、入射角与频率。GTD 的原生缺陷是在阴影边界处绕射系数发散，一致性绕射理论（UTD）用修正系数补平了边界处的跳变，成为工程预测的主流。城市微蜂窝的 COST 类模型、4.2 节的刃峰绕射（正是 UTD 的最简特例）、车载雷达对护栏与桥墩的鬼影分析，背后都是这套理论。

# 刃峰绕射在阴影区与照明区的场过渡（UTD 思路的数值演示）
import numpy as np

def knife_edge_field(v):
    # 归一化场强过渡函数（近似式，覆盖照明区与阴影区）
    if v < -0.7:
        return 1.0
    F = (1 + np.tanh(1.42*v))/2 + 0.5*np.exp(-1.8*abs(v+0.3))
    return np.clip(F, 0, 1.3)

v_list = np.arange(-3, 3.1, 0.5)
for v in v_list:
    F = knife_edge_field(v)
    print(f"v={v:+5.1f}  场过渡 {F:5.2f}  损耗 {20*np.log10(max(F,1e-6)):7.1f} dB")
# v 从负到正：场从照明区平滑跌入阴影区，没有几何光学预言的断崖
​

绕射的价值在系统里常常是"最后一格信号"的价值：蜂窝规划中，绕射损耗估算的精度直接决定阴影区站址的数量——每省一座站，都是绕射理论在发奖金。

二、逆散射与 SAR：从回波倒推世界

正向问题"给定目标求回波"通常良态；逆问题"给定回波求目标"则天生病态：解不唯一（不同材料分布可产生几乎相同远场）、不稳定（测量噪声的微小扰动被放大成解的剧烈震荡）。病态的根源是远场数据丢失了相位细节与倏逝波成分——波长以下的细节信息在传播中已衰减殆尽。逆问题的通用药方是正则化：把"拟合数据"与"解的合理先验（光滑、稀疏、有界）"加权组合，牺牲一点拟合精度换来解的稳定。压缩感知与深度学习是这个思想的现代表达——它们没有推翻正则化，只是换了先验的写法。

合成孔径雷达用一条巧妙的运动学避免了直接解病态方程：让雷达沿直线飞行，目标相对雷达的转角连续变化，等效地把小孔径"合成"成大孔径。方位分辨率的极限与真实孔径无关，只有 λ/(4·合成角) 量级——距离越远反而越精确（合成角由同一目标张角决定），这违反直觉的结论正是 SAR 的招牌魔术。距离向靠大带宽脉冲压缩（分辨率 c/2B），方位向靠多普勒历史分析，两者正交合成二维影像。

# SAR 方位分辨率的几何核算
import numpy as np

lam, R, L_real = 0.03, 800e3, 4.0        # X波段 星载 真实孔径4米
synth_angle = np.arctan(L_real/R)*2       # 粗略合成角
rho_az = lam/(4*np.sin(synth_angle/2)*2)  # 方位分辨率量级
B = 300e6                                  # 距离向带宽 300 MHz
rho_rg = 3e8/(2*B)
print(f"合成角约 {np.degrees(synth_angle):.3f} 度，方位分辨率约 {rho_az:.1f} m")
print(f"距离向分辨率 {rho_rg:.2f} m（带宽决定）")
print(f"四米小天线在八百公里外拍出米级影像——合成孔径的招牌魔术")
​

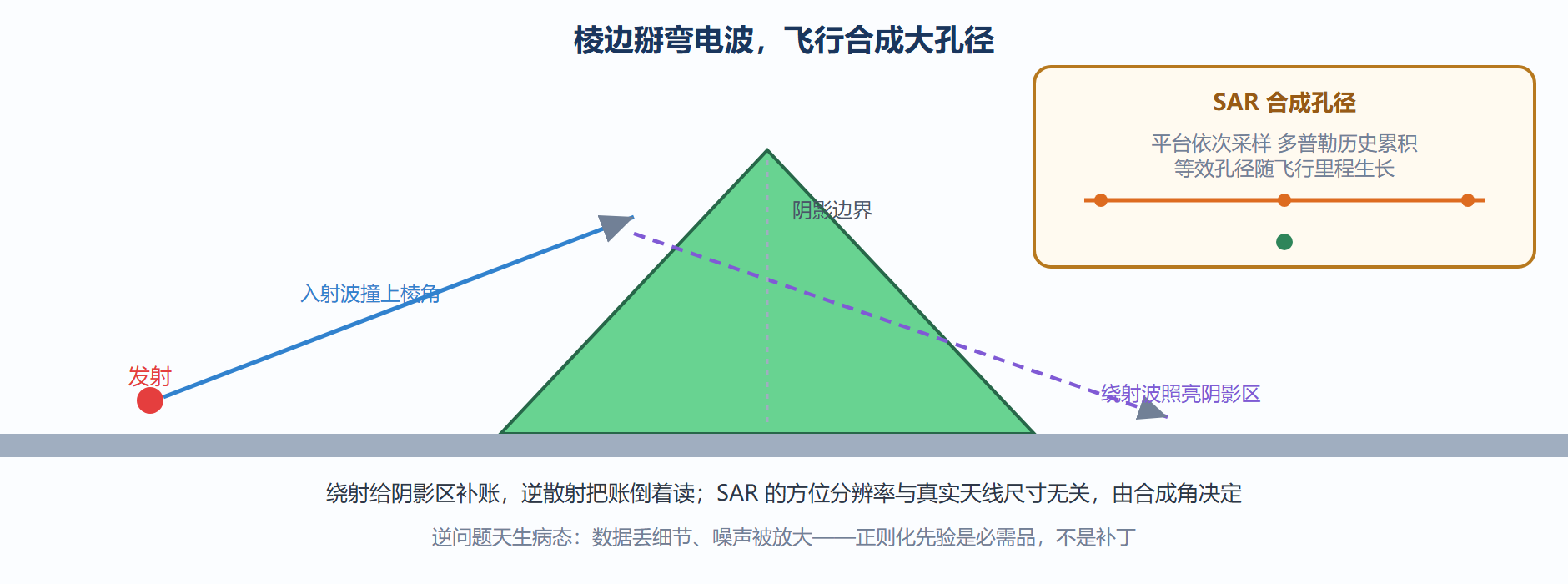

阴影区点亮与合成孔径几何

三、工程出口：从探地雷达到微波安检

逆散射思想在民用域同样丰产：探地雷达把正演绕射曲线（双曲线）反演成地下界面与埋藏体的位置；穿墙雷达从多视角回波重建墙后人员轨迹；工业微波层析成像反演管道内流体的介电分布；安检人体成像仪用毫米波全息技术（本质是相干逆散射）重建毫米级影像——第8章的生物电磁与遥感场景将再次遇到这些系统。共性教训一条：反演的可靠性永远受正演模型保真度与数据完备性钳制，模型失真时，再先进的算法只是在自信地犯错。

四、高频问答

刃峰绕射的账单，现场算一遍

两吉赫链路（波长零点一五米）、路径两端各五公里、山脊高出视线二十米：无量纲参量 v = h·√(2(d1+d2)/(λ·d1·d2))，代进去约一点五。绕射损耗的经验公式在 v 大于一时约等于六点九加二十倍对数，算出十六分贝上下——链路预算的一半余量瞬间蒸发，这就是规划阶段必须算余隙的原因：绕射不是"还能通"的灰色地带，是明码标价的收费站。

合成孔径的方位分辨率真的与天线尺寸无关吗

有关，只是关系反转：天线越小，波束越宽，目标被照射的角度范围越大，多普勒历史越长，合成孔径反而越大——小天线在方位向是赚不是亏。真正的瓶颈转移到了信噪比与采样：天线太小增益不够，回波淹没在噪声里。星载 SAR 用几米天线在八百公里外拿到米级方位分辨，靠的就是这个反转关系，与距离向"带宽换分辨率"的正交设计合璧。

探地雷达屏幕上的双曲线是怎么变成地下目标的

地下点目标把球面波反射回地面，不同测点位置的往返路径长短不一，回波时延画出一条双曲线——这是正演的"签名"。反演就是反过来：在数据里找双曲线，其顶点对应目标的水平位置与深度（速度未知时深度要靠介电常数估计，这正是不确定性的主要来源）。偏移成像把每条双曲线的能量聚回顶点，图像从"弧线画"变回"剖面画"——一句话，逆散射在民用域的第一课就是聚焦。

本节要点回顾

• 绕射机制：棱边、尖顶、掠射点是次级波源，几何绕射与一致性绕射理论给阴影区精确补账。
• UTD 价值：场在阴影边界平滑过渡而非断崖，蜂窝规划与车载雷达鬼影分析的数学底座。
• 逆问题病态：远场数据不唯一、不稳定，正则化用先验换稳定，压缩感知与学习方法是新式先验。
• SAR 魔术：方位分辨率由合成角决定、与真实孔径无关，距离向分辨率由带宽决定，两者正交。
• 模型忠诚度：反演结果的上限由正演模型与数据质量锁定，算法不能凭空创造信息。

下一节把散射账本当成武器：隐身如何逐个消灭自己的亮斑，识别又如何从残余回波里认出目标——攻防的物理边界一次讲清。
