5.3 隐身技术与目标特征控制

5.3 隐身技术与目标特征控制

散射的账本既能用来发现目标，也能用来抹掉自己。本节是第五章的攻防终局：隐身技术如何把 5.1 节列出的散射亮斑逐个猎杀（外形整形、吸波材料、等离子体三条路线各自的物理机理与代价），以及防守方的反制——多基地布网、低频雷达、特征识别如何从残余回波里重新认出目标（旧版目标识别机制内容并入本节）。学完本节，你将能读懂隐身飞机外形的每一条折线背后的散射计算，也能判断"隐身失效论"与"隐身无敌论"各自错在哪里。本章至此收束，下一章转入计算电磁学——把本章这些散射账真正算出来的那间值班室。

一、外形隐身：把镜面光调暗的几何学

外形是隐身的第一杠杆，其物理依据是光学区平板镜面公式 σ = 4πA²/λ²：法向正对雷达的平滑表面是回波的最大供应商。设计哲学因此干脆——把能量反射到没有威胁的方向去：平面斜置让镜面反射指向天空或地面（第一代隐身机的大倾角双垂尾、钻石机身的每一条棱都是这条公式的几何实现）；机身各面合并成少数几个精心取向的大平面，让强回波只在少数窄波束方向"闪现"（闪断原理：威胁方必须在那个窄瞬间正对目标才能看到强回波）；边缘对齐原则让机翼、舱门、口盖的所有边缘平行成少数几个方向，绕射能量集中到同样少数的方向，避免全向散射。外形隐身的账本干净、无维护成本，代价是气动、结构与人机工程的全面妥协——B-2 的飞翼布局不是美学选择，是散射公式的形状。

二、材料隐身与等离子体：吸收的艺术

外形管方向，材料管总量：把反射掉的能量在反射前吸掉一半，RCS 直降 3 dB。吸波材料的物理配方是"阻抗渐变 + 损耗填充"： Salisbury 屏在四分之一波长处放置电阻膜，让前表面反射与背表面反射反相抵消（2.1 节四分之一波长变换的损耗版）；Jaumann 层叠多层展宽带宽；铁氧体与碳基复合材料把磁损耗与电损耗织进涂层，让进入材料的波按衰减常数指数耗散（1.1 节趋肤效应的反向利用——这次要的是"多穿深、快烧光"）。涂层的经典困境是重量、频带与维护的三角矛盾：频带越宽要越厚，厚了就重；氧化与磨损让隐身涂层成为机务最繁重的日常科目之一。

等离子体隐身走第三条路：在目标周围制造电离气体层，使入射波频率低于当地等离子体频率而被反射或吸收（4.3 节频率闸门的武器化）。它不改变外形、可开关，但功耗巨大、自身辐射与温度特征又暴露行踪——截至目前更多停留在演示与局部应用。

# Salisbury 屏的四分之一波长吸收核算
import numpy as np

def salisbury_reflection(f_hz, er=1.0):
    lam0 = 3e8/f_hz
    d = lam0/(4*np.sqrt(er))            # 介质层厚度
    z0, zs = 376.73, 376.73             # 自由空间与电阻膜（匹配 377 欧）
    beta = 2*np.pi*np.sqrt(er)/lam0
    zin_back = zs                        # 电阻膜贴金属板：短路线转四分之一波长为开路，膜即终接
    zin = z0*(zin_back + 1j*z0*np.tan(beta*d))/(z0 + 1j*zin_back*np.tan(beta*d))
    gamma = (zin - z0)/(zin + z0)
    return 20*np.log10(abs(gamma)), d*1000

for f in [9e9, 10e9, 11e9, 12e9]:
    rl_db, d_mm = salisbury_reflection(f)
    print(f"{f/1e9:4.0f} GHz：反射损耗 {rl_db:6.1f} dB（层厚约 {d_mm:.2f} mm @设计频点）")
# 偏离设计频率后抵消条件破坏，吸收带宽天然有限——多层结构为展宽而生
​

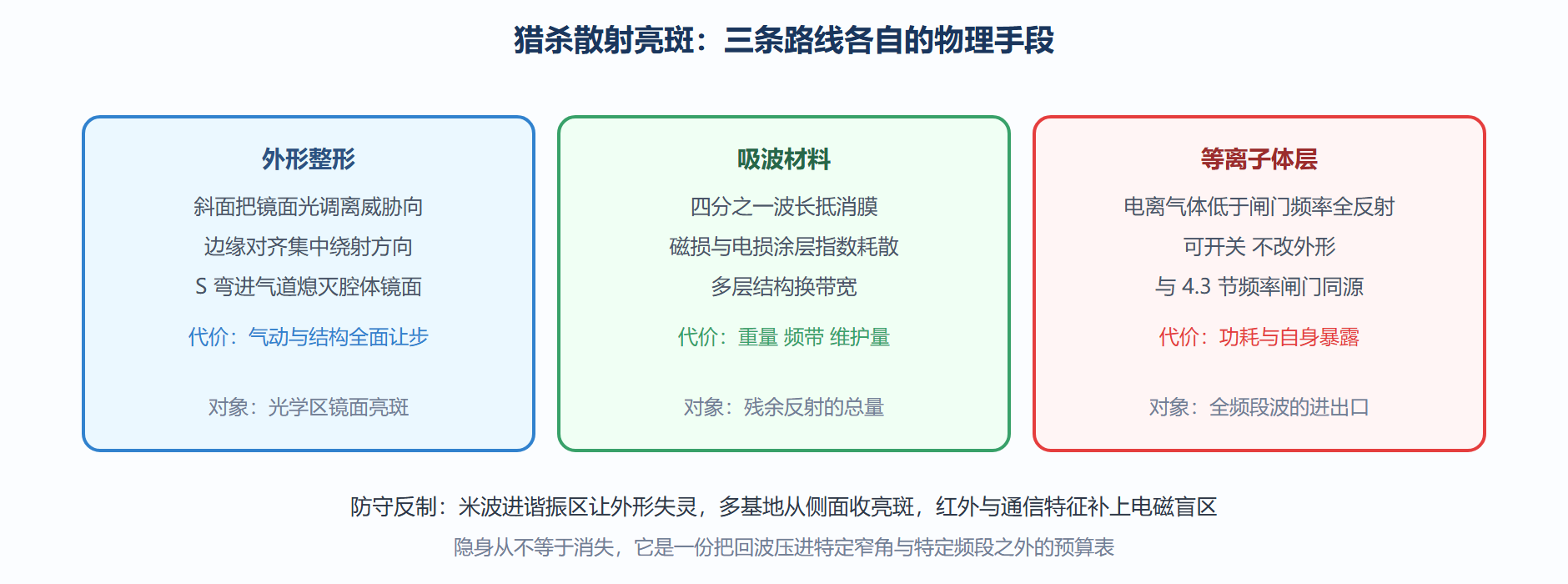

三条隐身路线的猎杀清单

三、反隐身与识别：从残余回波里认人

隐身把回波压低了几十个分贝，但没有压成零。防守方的物理学对策有条不紊：低频进谐振区——米波波长与目标特征尺寸可比时，5.1 节的米氏区振荡让外形设计的前提（光学区局部散射）崩塌，外形隐身效率大打折扣（代价是低频分辨率粗、天线庞大）；多基地收侧面——单基地雷达依赖后向回波，而外形隐身是把回波甩向别的方向，分布式接收站站在"被甩过去的方向"上等待即可；特征识别——即使信号微弱，喷气发动机调制（旋转叶片对回波的周期性调制）、微多普勒步态（旋翼、履带的独特节奏）这类"运动指纹"无法靠外形抹除（旧版目标特征提取机制的落点）。攻防的天平随频率、几何与算力动态倾斜——这场博弈没有终局，只有下一轮预算表的更新。

四、高频问答

索尔兹伯里屏那层"电阻膜"，把数字代进去看看

经典配方：金属板前四分之一波长处贴一层每方三百七十七欧（恰好等于自由空间波阻抗）的电阻膜。入射波穿过膜、被金属板全反射、回到膜时恰好多走了半个波长，与膜上的直接反射反相抵消——中心频点吸收近乎完美。十吉赫时厚度七点五毫米，看似不厚；但它是一台"点频机"，偏离中心三成频率吸收就明显塌陷。多层渐变（雅乌曼屏）用厚度换带宽，雷达罩夹层与暗室锥体用的都是这条思路的放大版——吸收介质做成楔形，让反射多次弹跳逐次衰减，每弹一次交一次税。

隐身机的表面为什么连缝隙和铆钉都较真

因为外形隐身把大面算干净之后，残余预算全暴露在细节上。舱门接缝、口盖边缘、铆钉头，每一个都是行波与爬行波的二次源，还兼做波长量级的缝隙天线——单看都微不足道，架在几十dB 已经压平的背景上就格外刺眼。工程对策是导电衬带填充缝隙、锯齿化边缘把绕射沿预设方向打散、埋头铆钉替凸头。隐身机维护工时大部分花在涂层与缝隙上，这不是洁癖，是把预算表上最后几个分贝摁住的日常战斗。

微多普勒的"运动指纹"量级有多大

算一遍就明白它为什么藏不住。三十吉赫观测旋翼飞行器，桨尖线速度两百米每秒，最大多普勒频移约 2v/λ ≈ 四十六kHz，且叶片旋转把谱线调制成一串等间隔梳齿，齿距等于叶片通过频率——发动机调制线（JEM）在喷气目标上同理，风扇叶片数与转速直接印在谱上。外形能改、涂层能换，转子的转速改不了（改了就飞不动）。这类特征的识别价值正在于它挂在运动学上，隐身外形对它无计可施。

吸波涂层为什么是隐身机最娇气的部件

配方里全是"会老化的账"：铁氧体与羰基铁颗粒的电磁参数依赖填充工艺，吸潮与温漂让等效阻抗偏离设计值，抵消膜的谐振频点随介电常数漂移——涂层一变，吸收曲线整体走样。外加涂层自重数百公斤到吨级，增重直接吃航程。所以隐身机机库要恒温恒湿，露天曝晒与淋雨后要复测反射率曲线，每次涂层修复动辄以天计。装备的"娇气"从来不是玄学，是那层材料把四分之一波长抵消原理写进了自己的日常维护手册。

本节要点回顾

• 外形哲学：镜面公式 σ = 4πA²/λ² 决定一切——斜面转移反射、边缘对齐集中绕射、S 弯熄灭腔体。
• 材料配方：四分之一波长抵消与损耗填充，带宽、厚度、重量三角互斥，涂层是隐身机最重的日常维护。
• 等离子体路线：频率闸门的武器化，可开关但功耗与自身暴露限制了工程化。
• 防守三板斧：低频进谐振区、多基地收侧向、微多普勒识别运动指纹——隐身的物理边界清晰可算。
• 预算观：隐身是概率与几何的预算表，不是魔法；"看不见"永远意味着"在哪些频段、哪些角度、哪个功率下看不见"。

下一章走进把这些散射账真正算出来的值班室：计算电磁学——当解析解缺席，数值方法如何接管全场。
