3.1 解剖流水线总览：捕获、解析、呈现三段工序

3.1 解剖流水线总览：捕获、解析、呈现三段工序

本节给全书装一张"机箱内部图"。此前的章节把 Wireshark 当黑盒用，接下来三章（解析体系、过滤体系、统计工具）全部建立在流水线认知上：知道帧在哪一段被丢弃、在哪一段被翻译、在哪一段被染色，你才能理解每个功能为什么那样设计。本节先走一遍全程，后面三节逐站深入。

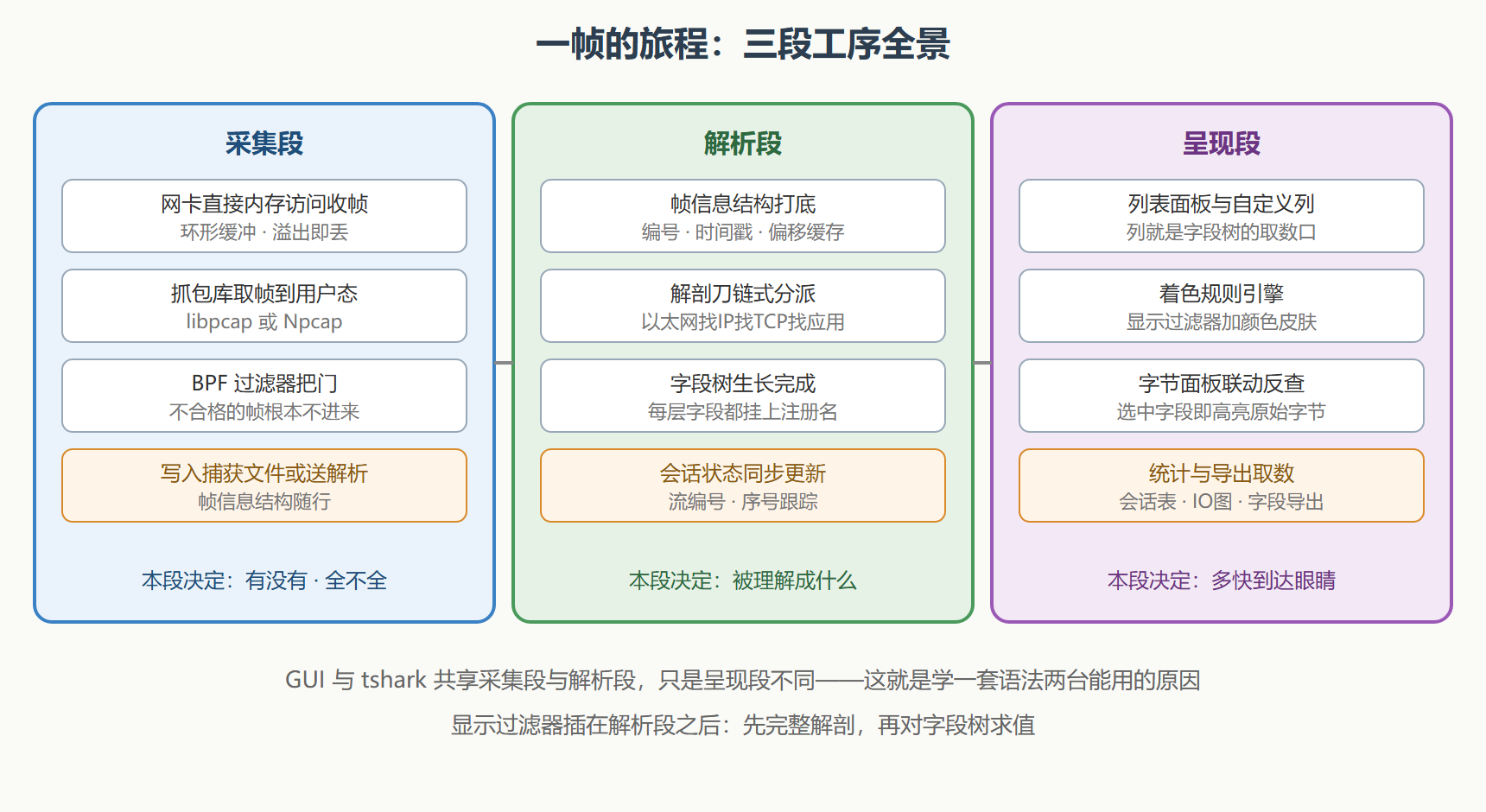

三段工序的走线

第一段，采集。 帧到达网卡，网卡用直接内存访问把它写进内核维护的环形缓冲，抓包库（Linux 的 libpcap 走内核数据包接口，Windows 的 Npcap 走自家驱动）从缓冲把帧复制到用户态，捕获过滤在这一步执行。这一段决定帧"有没有被拿到、拿得全不全"。

第二段，解析。 每帧被包上帧信息结构（编号、时间戳、各层偏移缓存），然后交给解析引擎。引擎从链路层解析器起手，逐层分派：以太网解析器读出类型字段，发现是 IPv4 就调 IPv4 解析器；IPv4 读出协议字段 6，就调 TCP 解析器——如此链式展开，最终长出一棵字段树。这一段决定帧"被理解成什么"。

第三段，呈现。 GUI 把字段树渲染成三块面板（列表、详情、字节），着色规则引擎拿显示过滤器给每帧上色，统计工具和导出功能也从字段树取数。这一段决定信息"以什么密度、什么颜色到达你的眼睛"。

帧信息结构：每帧的档案袋

解析段开始前，每帧已经带上一份档案——帧信息结构。用 tshark 直接观察它的字段：

$ tshark -r first.pcapng -c 2 -T fields -e frame.number -e frame.time_relative \
    -e frame.len -e frame.cap_len -e frame.protocols
1	0.000000	74	74	eth:ethertype:ip:udp:dns
2	0.031402	90	90	eth:ethertype:ip:udp:dns
​

最后一列 frame.protocols 是流水线的"途经记录"：这帧依次被以太网、IPv4、UDP、DNS 四把解剖刀处理过。排障时它是快速分诊工具——一眼看出这帧没走到 TCP（协议栈在这里断了），比展开详情树快得多。frame.len 与 frame.cap_len 相等说明没被截尾；一旦后者小，就要想起 2.1 节的快照长度。

同一引擎，两台机器

GUI 与 tshark 的关系值得单独强调：两者共享采集段与解析段，只在呈现段分家。这带来两个推论。其一，字段知识完全互通——你在 GUI 详情树里看到的每个字段名，就是 tshark 与显示过滤器的字段名（详情树里右键"作为过滤器引用"就是这个原理）。其二，性能特性也互通——GUI 大文件卡，本质是解析段和呈现段的工作量，tshark 同样要付出解析成本，只是不用渲染。

# 同一份数据，两台机器给出同构答案
$ tshark -r first.pcapng -Y "dns" -T fields -e dns.qry.name -c 2
www.example.org
www.example.org

# GUI：过滤器栏输入 dns，看到的就是同样的两帧
​

三段工序各自埋着什么雷

每段都有典型故障模式，先立个索引，后面各节细讲：

• 采集段：内核缓冲溢出（丢帧）、快照长度截尾（载荷不全）、镜像口超载（采集系统先于被测系统崩溃）——3.2 节。
• 解析段：端口误判（非标准端口上的私有协议被当别的协议解剖）、启发式失手、超大流的会话表膨胀——3.3 节与 8.2 节。
• 呈现段：名称解析拖慢滚动、列配置不当掩盖关键信息、着色规则过期失效——3.4 节。

💡 带着流水线看问题，很多"玄学"变成常识。例如"为什么显示过滤器比捕获过滤慢"——因为捕获过滤在帧进文件前用字节匹配就能裁决，显示过滤要等整棵字段树长完；"为什么改了列以后列表变快"——因为列减少意味着每帧的取数与渲染变少。机理清楚，调优就不靠背口诀。

用一遍流水线解释三个日常现象

机理地图铺开后，拿三个日常现象练一遍"流水线思维"。

**现象一：同一文件，两台机器打开速度差数倍。**流水线视角：差异大概率不在采集段（文件一样），而在呈现段——一台开着名称解析与十几列，一台是精简配置。3.4 节的三慢源就是这条差异的清单。处理：对照两台的面板配置，逐项对齐再比。

**现象二：过滤器 http 在一个文件里命中千帧，另一个文件零命中。**流水线视角：显示过滤作用于字段树——零命中说明解析段根本没长出 http 层。两种可能：流量真是 HTTPS（该用 tls 过滤）；或 HTTP 跑在非标准端口、端口表没指对（3.3 的误诊场景，decode as 改判）。验证一行命令：

$ tshark -r odd.pcapng -Y "tcp.port==8080" -T fields -e frame.protocols | sort | uniq -c
  1841 eth:ethertype:ip:tcp     <- 只到 TCP：端口 8080 上没挂 HTTP 解析器
​

frame.protocols 显示止步于 tcp——分派链在这里断了，改判即可继续。

**现象三：Follow Stream 拼出的内容里夹杂乱码。**流水线视角：流重组（3.3 的会话状态）按序号拼字节，"乱码"通常是二进制载荷（压缩、图片、协议缓冲）进了流——重组忠实拼字节，不负责解释字节。要看纯文本对话，导出后按内容类型分开处理才是正解。

三个现象一个结论：流水线是排障的因果骨架——现象在呈现，原因常在采集或解析，沿着三段工序走，问题自己会归位。

常见疑问

**问：为什么有时候打开文件会提示"两遍解析"？**3.3 节讲过解析刀有状态：第一遍攒会话账本，第二遍用完整状态重新解剖，重传标记这类前后依赖的结论才齐。提示出现就接受它——多一遍解析换的是判定准确性。

**问：tshark 和 GUI 到底该常用哪个？**探索用 GUI（详情树、联动、着色是发现工具），重复用 tshark（脚本、批量、值守是生产工具）。第 5 章与第 7 章分别给了两边的完整姿势——选边站是没必要的，它们是同一台解剖台的两个操作面。

**问：流水线认知能直接换来什么技能？**最直接的三条：排修过滤器的底气（知道它在哪一段求值）、性能问题的第一反应（知道哪段最贵）、解析异常的排查方向（知道分派在哪断的）。这三条覆盖了日常使用中七八成的"玄学时刻"，把"不知道为什么"变成"知道去哪看"。

**问：流水线里的"帧信息结构"我能直接操作吗？**能——它的字段就是 frame 点：frame.number、frame.time_relative、frame.len、frame.protocols。导出与过滤都直接可用（本章的会话示例已经用过）。把它理解成"每帧的档案袋"即可，无需深究内部实现。

**问：三段工序里哪段最容易成为瓶颈？**绝大多数场景是呈现段（渲染与名称解析），其次是解析段（文件巨大时），采集段反而最少出问题——前提是 2.1 节的配置正确。这个排序决定了调优的先后：先关呈现段三开关，再考虑分片与预筛。

结案要点

• 三段工序：采集（有没有、全不全）、解析（被理解成什么）、呈现（多快到达眼睛）。
• 帧信息结构是档案袋：frame.protocols 一列即可分诊协议路径，cap_len 小于 len 即截尾。
• GUI 与 tshark 同引擎异呈现：字段名、性能特性、过滤器语义完全互通。
• 显示过滤器插在解析段之后：这解释它的表达力，也解释它的开销。

地图在手，下一站进入采集段内部——内核环形缓冲如何接力、丢包如何自救。
