3.2 火焰图：把证据画成罪案地图

3.2 火焰图：把证据画成罪案地图

火焰图（Flame Graph）是 Brendan Gregg 发明的调用栈可视化：每个矩形是一个函数，宽度正比于它在采样中出现的次数（即 CPU 时间占比），栈越深位置越高。它不产生新证据，而是把成千上万个采样栈折叠成一张人眼可读的"罪案地图"。

从原始栈到火焰图

perf 采样到的原始数据是一行行完整调用栈：

mysqld;handle_connection;do_query;execute_select;innodb_scan;row_search;memcpy
mysqld;handle_connection;do_query;execute_select;innodb_scan;row_search;btr_cur
mysqld;handle_connection;do_query;parse_sql;...
​

每行出现一次算一票。火焰图的做法是：同一行出现 N 次 → 最顶层函数的矩形宽 N；栈前缀相同的 → 共享底座往上摞。所以：

• 宽度 = CPU 时间占比（ votes）；
• 高度 = 调用深度，与快慢无关；
• 顶层不一定是"最热函数"——要按宽度看，不是按高度看。

生成命令（flamegraph 工具链）：

perf record -F 99 -ag -- sleep 30
perf script | stackcollapse-perf.pl | flamegraph.pl > flame.svg
​

三步分别是：导出原始栈、折叠成"栈;栈;栈 次数"格式、渲染 SVG。现代内核的 perf 甚至内置了 perf report --stdio 之外的 lab 火焰图模式，但经典管道组合通用性最好。

读图：三个真实案例

案例一：平顶宽山 = 单一热点

│                            ┌────────────────┐
│        ┌───────┐           │  json_encode   │  41%
│ ┌────┐ │ parse │           └────────────────┘
│ main │ │  sql  │  ...
└──────┘ └───────┘
​

一座顶部平坦、宽度突出的大山，就是教科书式的单一热点：直接优化这个函数（或减少它的调用次数）。最没有争议的案情。

案例二：右侧一座细高塔 = 深调用链问题

宽度 3% 但高达 40 层栈的细塔，通常是递归或超深封装。它单次成本低，但路径长意味着每次业务请求都要爬一遍这座塔——优化方向是砍层数（缓存中间结果、合并封装），不是优化某个具体函数。

案例三：满屏碎石 = 无明显热点

没有山，全是均匀的小柱子。这是"采样找不到惯犯"的形态，通常意味着：

1. 问题不在 on-CPU（在等锁/等 IO）→ 转 off-CPU 分析；
2. 热点被分散（大量小函数、或解释型语言调度）→ 提高采样时长；
3. 采样期间没有复现负载 → 确认压测真的打到位了。

⚠️ 常见坑：把两份不同负载的火焰图直接对比。正确的差分做法是生成对比火焰图（红蓝图）：红色代表新增开销、蓝色代表减少部分，同色系宽度差一眼锁定回归点。工具链同样支持，把两份折叠文件按顺序喂给 flamegraph.pl 加差分参数即可。

变体：不同罪案用不同图

off-CPU 值得多说一句：它采样的是"线程被切换出 CPU 或进入睡眠那一刻的栈"，宽度含义从"占了多少 CPU"变成"睡了多久"。一个服务 CPU 不高但延迟高，on-CPU 图平淡无奇，off-CPU 图里 futex_wait 一柱擎天——锁等待立刻现形。

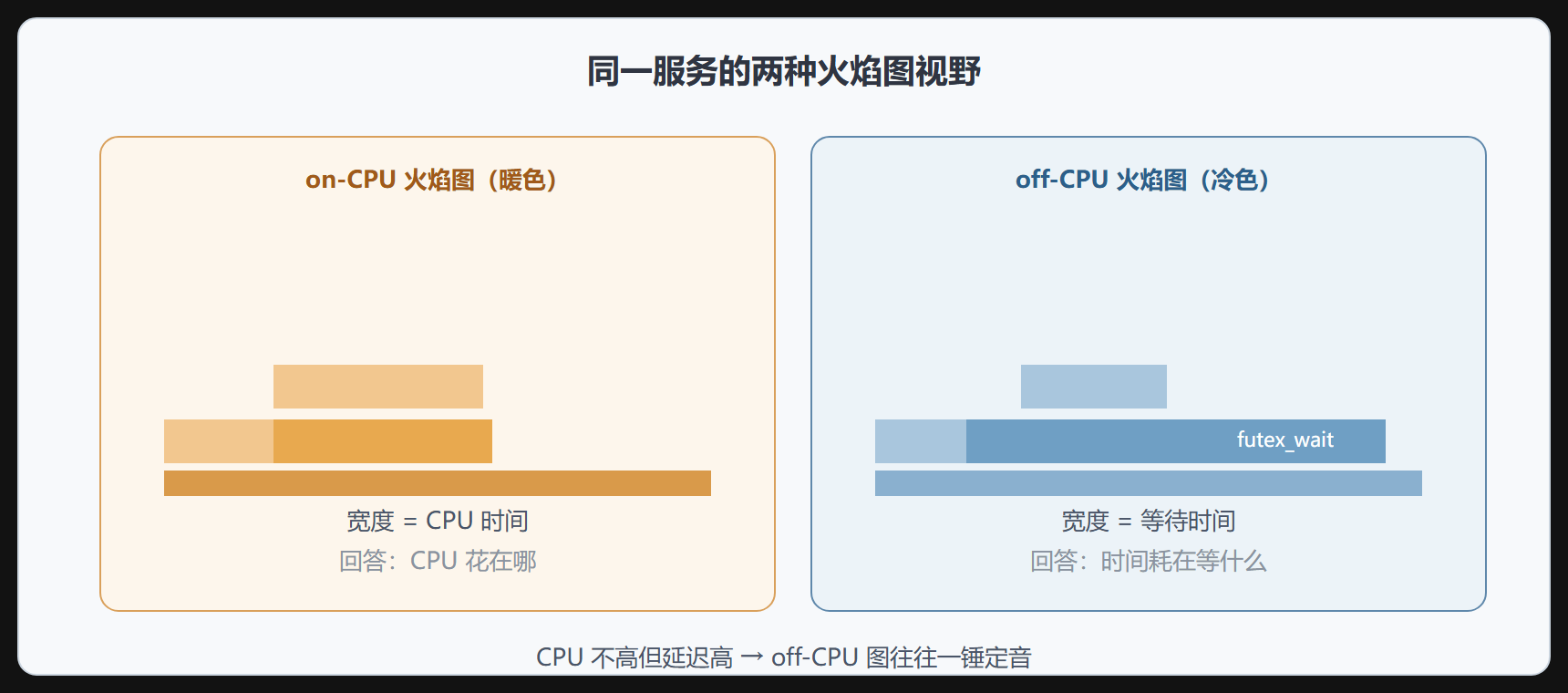

on-CPU 与 off-CPU 的互补视野

交互与语义细节

生成的 SVG 是可交互的：点击任意矩形会放大该子树；Ctrl+F 搜索函数名，命中部分反色高亮——在一座上千个函数的大图里找特定嫌疑人，全靠搜索。

读图最后一条纪律：宽度是占比不是绝对值。优化掉一个 30% 的热点后，其他柱子会按比例"变宽"，因为分母变小了。评估优化效果要看绝对时间或吞吐，别被重新洗牌的相对宽度迷惑。

本节要点回顾

• 宽度 = 时间占比，高度 = 调用深度，高度不代表快慢；
• 平顶宽山是单一热点，细高塔是深链路问题，满屏碎石说明问题不在 on-CPU；
• CPU 低延迟高时换 off-CPU 火焰图，futex_wait 之类的等待一柱擎天即定罪；
• 版本对比用差分火焰图，红增蓝减，回归点一眼可见；
• 宽度是相对值，优化效果的终审看绝对指标。

采样图谱之外，下一节回到追踪阵营：ftrace 与 bpftrace。

延伸：微分火焰图定位回归

两张火焰图的差异人眼很难比对，微分火焰图把优化前后的两份采样合成一张：宽度差直接显示哪些栈变宽、哪些变窄。这是回答"这次改动到底影响了什么"的最快手段：

perf record -F 199 -g -o before.data -- ./app --seed-case
# ...应用优化后...
perf record -F 199 -g -o after.data  -- ./app --seed-case
git stash && perf script -i before.data > before.fold
git stash pop && perf script -i after.data > after.fold
# 红色=变宽(劣化), 蓝色=变窄(改善), 基准取 after
./flamegraph.pl --diff baseline before.fold after.fold > diff.svg
​

使用微分图有一条纪律：两次采样必须在同负载、同配置下进行，否则宽度差里混入的是流量差异而不是代码差异。

延伸：读图的三个高频误判

第一，火焰图横向宽度是采样占比，不代表绝对耗时——总量翻倍时"占比不变"的函数其实慢了一倍，读图前先记下采样总时长。第二，栈顶平顶不一定是热点，可能是采样探针在系统调用返回处的偏置，配合 perf stat 的 syscall 计数交叉验证。第三，忽略"塔基"很矮但很宽的形态：大量不同路径各占少量采样，常见于异常处理风暴或 hash 扰动导致的路径分散，这种情况要到调用方分布里找共性，而不是死盯某个栈顶。
