3.3 SSA 的构造算法

3.3 SSA 的构造算法

本节摘要：构造 SSA 只需回答两个问题：phi 插在哪些块（置放），每个 phi 的参数叫什么名字（重命名）。置放由支配边界（Dominance Frontier）精确刻画：变量 x 的定义点 d 的支配边界，就是"必须为 x 摆一个 phi"的候选块集合。本节先定义支配与支配边界，再给出 Cytron 两遍算法的完整流程，配合一个 5 块 CFG 手算一遍，最后讨论最小 SSA、剪枝 SSA 在置放阶段的取舍。读完你应当能在纸面上对任意小规模 CFG 构造出正确的 SSA。

3.2 讲清了 phi 的语义，本节解决"phi 长在哪"。把插多了（浪费）与插少了（分析失真）都排除掉的钥匙，是控制流图上"谁支配谁"这个纯结构性概念——它不涉及任何变量的值，只看路径。

一、支配关系：先于任何数据的结构事实

若从入口走到块 y 的每一条路径都必经块 d，就称 d 支配 y（记作 d dom y）。每个块支配自己；若 d 支配 y 且 d 不等于 y，称严格支配。把"最近"的支配者挑出来：y 的直接支配者 idom(y) 是严格支配 y 的块中离 y 最近的一个。所有 idom 边连起来，得到一棵以入口为根的支配树——树上 y 的全部祖先恰好是 y 的全部支配者。

支配关系有个比直觉更快的算法事实：支配树可以近线性时间构造（Lengauer-Tarjan 的 union-find 实现或 Cooper/Harvey/Kennedy 的迭代法），这是 SSA 构造整体近乎线性复杂度的底气。第4章还会回到支配树，那里用它识别循环；这里只需要"支配树把支配关系变成 O(1) 查询"这一条。

有了支配还不够，phi 的位置由支配边界刻画。块 n 的支配边界定义为：

DF(n) = { y | 存在 y 的前驱 p：n 支配 p，且 n 不严格支配 y }
​

用话讲：y 是"我管得住我的来路、却管不住它自己"的块——控制流从 p 跨进 y 的那一刻，摆脱了 n 的管辖。凡是变量在 n 处有定义、控制流又可能绕开 n 汇合的地方，就该有一个 phi。

二、置放：迭代支配边界算法

Cytron 算法的第一遍是置放。对每个有定义的变量 x，把其所有定义点放进工作表，反复做"把 phi 放进定义点的支配边界，phi 本身也是新定义"的迭代：

输入: CFG, 每个变量的定义点集 Defs
for 每个变量 x:
    W = Defs(x)          # 工作表：已知定义点
    placed = {}          # 已插入 phi 的块
    while W 非空:
        取出 n
        for y in DF(n):
            if y 不在 placed:
                在 y 入口插入 x 的 phi
                placed += y
                if y 不在 Defs(x):   # phi 也是定义
                    W += y           # 继续向外传播
​

两点关键。其一，phi 插入后它自己成了新定义点，要继续向它的支配边界传播——这一步保证嵌套汇合不会漏摆。其二，这只摆"必要的"位置：minSSA（最小 SSA）到此为止，对"某条路径上根本不会再使用 x"毫无察觉；剪枝 SSA（pruned SSA）会先做一次活跃变量分析（第4章），只在 x 在 y 出口仍活跃时才摆 phi。折中方案 semi-pruned 只对"跨基本块活跃"的变量置放，省掉全局活跃分析，是工程上最常用的档位。

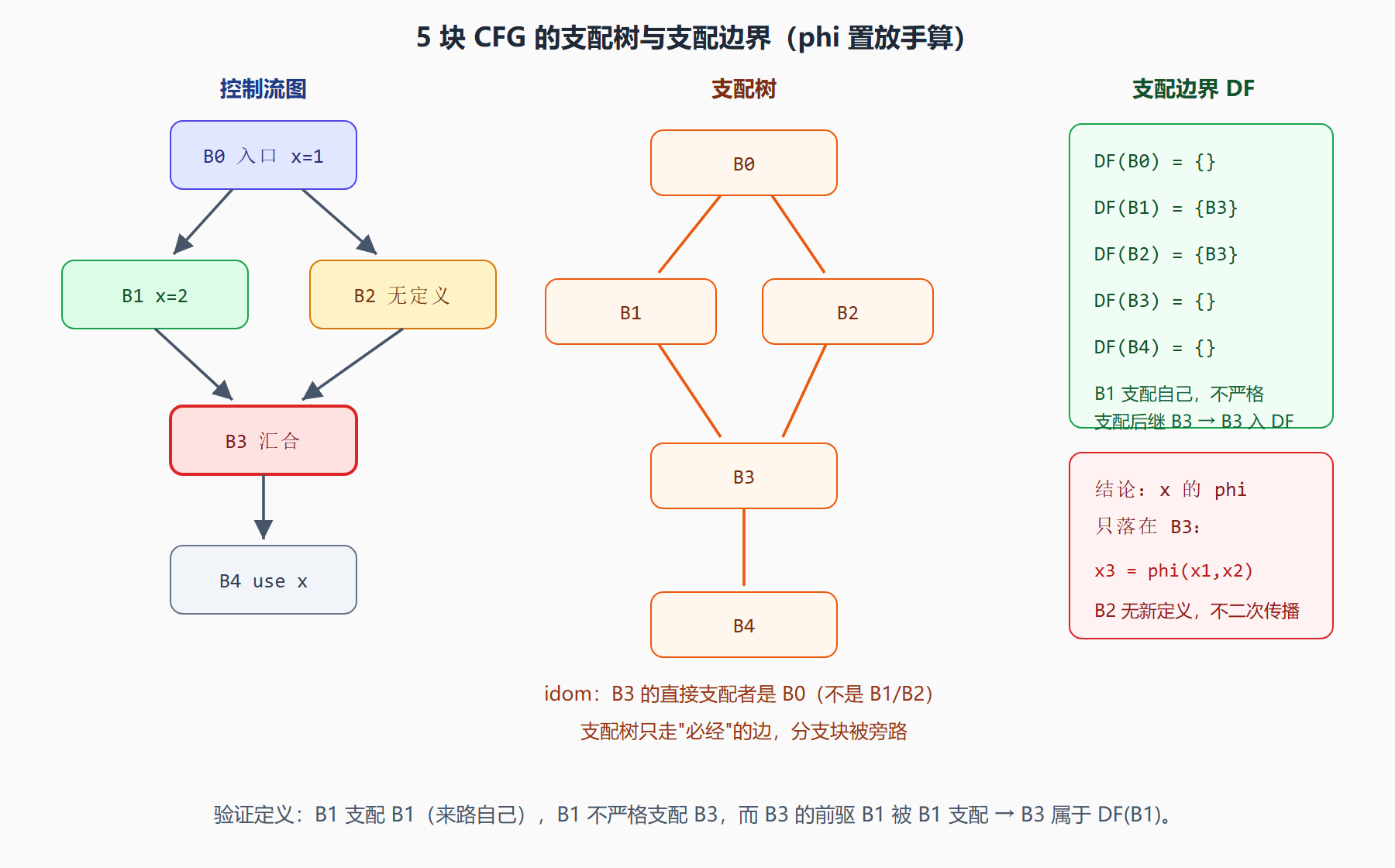

图：支配边界手算——phi 应该落在哪里

手算一遍上图：x 在 B0、B1 有定义。从 B0 出发，DF(B0) 为空——B0 支配所有块，任何汇合都逃不出它的管辖，phi 不必摆。从 B1 出发，DF(B1)={B3}，摆 x = phi(x0, x2)；这个 phi 是新定义，查 DF(B3) 为空，传播停止。B2 没有定义，不触发。最终恰一个 phi，与 3.2 的手写结果一致。

三、重命名：支配树上的一趟 DFS

置放完成后，每个"老名字"的 phi 已就位，第二遍把它们全部改名成带版本号的新名字。算法沿着支配树做深度优先搜索，随身带一个名字栈表：

Rename(b):
    for 每条指令 i in b:            # phi 也是指令
        for 每个被 i 使用的名字 x:
            x 替换为 top(x)         # 用栈顶当前版本
        for 每个被 i 定义的新名字 x:
            v = 新版本号(x)
            生成 x_v；push(x, v)
    for 每个后继 s of b:            # 补 phi 参数
        b 在 s 的前驱序号 k
        for s 中关于 x 的每个 phi:
            第 k 个参数填 top(x)
    for 每个子结点 c in domtree(b):
        Rename(c)
    for 本块 push 过的每个 x:
        pop(x)                      # 回溯时撤销
​

为什么走支配树而不是 CFG？因为"当前可见版本"的存活范围恰好是支配关系圈出的区域：从定义点出发，沿支配树能到的块一定经过定义点，版本不会看错；而 DFS 回溯时的 pop 恰好把版本变化限制在支配子树内。若沿 CFG 遍历，一个块可能被多条路径以不同栈状态访问到，就得引入合并逻辑——支配树把这个麻烦彻底消掉了。

四、工程取舍与易错点

• 置放密度与精度的三角：minSSA 免分析但含死 phi（死代码删除会清掉，但中间阶段白算）；pruned 需要一次全局活跃分析；semi-pruned 用"跨块活跃"这个便宜近似，实际编译器（如 LLVM 的构造 pass）多用后者或其变体。
• 关键边问题：多前驱汇合块配多后驱分支块，直接插入会导致 phi 无处安放或参数错位——通用解法是在关键边中间劈一个空块。劈块也顺带修复了"phi 只能放块入口"的表达限制。
• 易错点：DF 表算错方向。常见错误是把"n 的后继中 n 不支配的块"算进 DF(n)。正确口径永远围绕"n 支配 p（某个前驱），但不严格支配 y"——来路受控、去向失控。
• 易错点：phi 参数按前驱次序对号。重命名补参数时按"b 是 s 的第几个前驱"填入，一旦块的次序在后续 pass 里被重排而没有同步更新 phi 参数序号，程序就悄悄错了——这是 SSA 上做块重排时最经典的 bug 来源。

本节要点回顾：

• 支配/严格支配/直接支配者：支配树把必经关系变成可快速查询的结构；
• 支配边界 DF(n)：n 支配某前驱 p、但不严格支配 p 的后继 y，y 属于 DF(n)；
• 置放算法：定义点沿支配边界迭代传播，phi 自身也是定义点；
• 重命名：沿支配树 DFS，栈顶即当前版本，回溯弹栈；
• 三档 SSA：min、semi-pruned、pruned，按"愿不愿意先做活跃分析"取舍。

下一节看这套标准形式在实践中长出的几个变体，以及它们各自服务谁。
